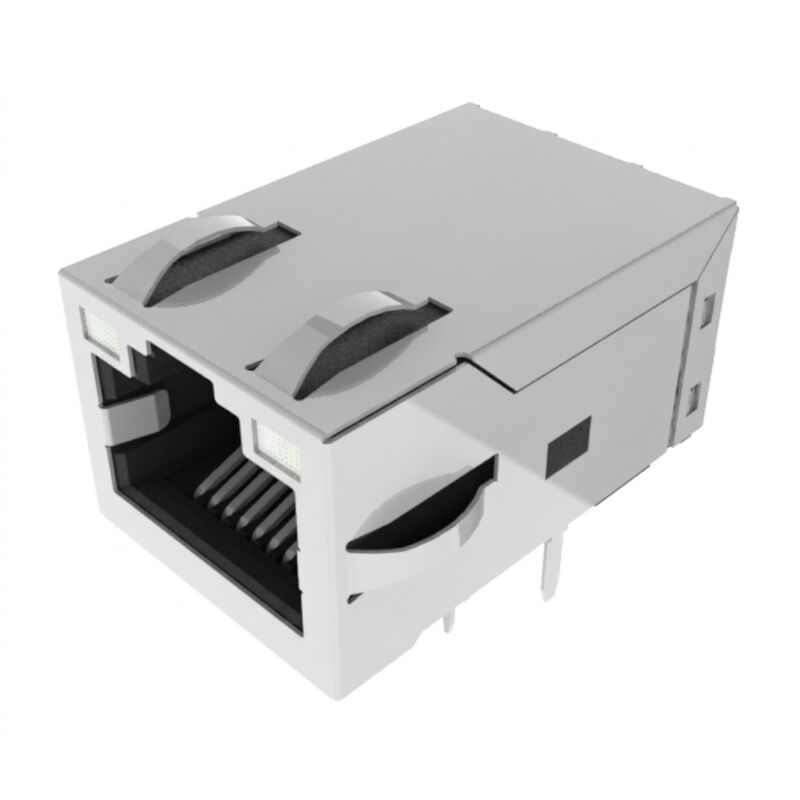

JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ Integrierter RJ45-Steckverbinder

Was ist der JXF0-5012NL-Steckverbinder und was sind seine Kernspezifikationen?

Der JXF0-5012NL ist ein robuster, industrieller integrierter RJ45-Steckverbinder (ICM/MagJack). Er ist spezifiziert für 5GBase-T (5 Gbit/s) Hochgeschwindigkeits-Ethernet und liefert 90W 4-Pair PoE++ Strom (900 mA bei 57 VDC, IEEE 802.3bt-konform). Zu den wichtigsten Spezifikationen gehören eine industrielle Betriebstemperatur von -40°C bis +85°C, 2250 VDC galvanische Trennung (Transformatorseite), duale grün/gelbe zweifarbige LEDs und ein Pin-in-Paste / Through-Hole Reflow (THR) kompatibler Footprint mit Top & Sides EMI-Federfingern.

5GBase-T Integrierter RJ45-Steckverbinder mit 90W 4-Pair PoE++ Übersicht

Der JXF0-5012NL ist ein industrietauglicher Single-Port Gigabit PulseJac Integrated Connector Module (ICM), der speziell für bandbreitenintensive, Hochleistungs-Embedded-Anwendungen entwickelt wurde. Dieser Steckverbinder unterstützt vollständig 5GBase-T Ethernet-Geschwindigkeiten gemäß IEEE 802.3-Spezifikationen und verfügt über integrierte Magnetik, 3-Draht-PHY-seitige Gleichtakt-Drosseln und eine direkte Hochleistungs-Terminierung, die bis zu 90 W (900 mA kontinuierlich bei 57 VDC über 4 Paare) für IEEE 802.3bt Typ 4 PoE++-Geräte liefern kann.

Entwickelt für den robusten Einsatz in extremen Umgebungen, arbeitet der JXF0-5012NL in einem Temperaturbereich von -40°C bis +85°C . Seine spezielle Gehäuse- und Pin-Konstruktion ermöglicht die Through-Hole Reflow (THR / Pin-in-Paste) -Verarbeitung, was die Kosten für die Leiterplattenmontage reduziert, indem manuelle Nachlötungen entfallen, während eine MSL 1 Lagerfähigkeit und hohe mechanische Haltekraft erreicht werden.

Wichtige architektonische Highlights

• Hohe Signalintegrität: Optimiert für 5 Gbit/s Betrieb mit Rückflussdämpfung über -24 dB (1–40 MHz) und Übersprechunterdrückung bis zu -30 dB (10–125 MHz).
• Hohe PoE++-Integration: Dedizierte DC-Pins (Pins 15–18) leiten sicher 900 mA pro Paar zur Kabelseite, ohne die Hochfrequenz-Signalpaare zu beeinträchtigen oder magnetische Kerne zu sättigen.
• Überlegene EMI-Unterdrückung: Entwickelt mit internen 3-Draht-Drosseln auf der PHY-Seite und externen Multi-Kontakt-EMI-Federfingern (oben & Seiten), um niedrige Strahlungsemissionen und FCC-Konformität zu gewährleisten.
• Fertigungsresilienz: J-STD-075 R7-Kategorie-Konformität (bis zu 260 °C Spitzen-Reflow-/Wellenlöten) mit 30 µ" vergoldeten Kontaktflächen für missionskritische Zuverlässigkeit.

Tabellen mit technischen Spezifikationen des JXF0-5012NL THR RJ45 Magjack

1. Absolute & Umweltbedingungen

2. Hochfrequenz-Elektrik (@ 25°C, -40°C bis +85°C)

3. PoE++-Lieferungsspezifikationen

4. Material- & Galvanikspezifikationen

JXF0-5012NL Integrierter RJ45-Steckverbinder Datenblatt

Technische Informationen

Pinbelegung & schematische Konfiguration (Zeichnung: JXF0-xx12NL)

Der JXF0-5012NL integriert 18 funktionale Pins plus 2 mechanische Erdungsstifte:

Pins 1–10 (Signal & Mittelanzapfungen):

• Pin 1: MD1+ | Pin 2: MD1- | Pin 3: MD2+ | Pin 4: MD2-
• Pin 5: MDCT2 | Pin 6: MDCT3
• Pin 7: MD3+ | Pin 8: MD3- | Pin 9: MD4+ | Pin 10: MD4-

Pins 11–14 (Zweifarbige LEDs):

• Pins 11 & 12: Bidirektionale Steuerung für linke LED (Grün @ 568 nm / Gelb @ 585 nm)
• Pins 13 & 14: Bidirektionale Steuerung für rechte LED (Grün @ 568 nm / Gelb @ 585 nm)

Pins 15–18 (PoE-Stromzufuhreingänge):

• Pin 15: VDC1+ | Pin 16: VDC1-
• Pin 17: VDC2+ | Pin 18: VDC2-
• Schaltungsnotiz: Das interne Termination-Netzwerk enthält 4× 22nF Kondensatoren, 4× 75Ω Widerstände und einen 1nF 2kV Isolations-Entkopplungskondensator zur Gehäusemasse.

Empfehlungen für Layout, Panel-Ausschnitt & Lötprozess

• Panel-Ausschnitt: Standard-Freiraumanforderung ist 17,82 mm Breite × 14,01 mm Höhe.
• Gehäuse-Footprint: Breite 16,80 mm × Tiefe 25,53 mm × Höhe 13,50 mm (Abstandshöhe ca. 0,30 mm).
• Lochdurchmesser auf der Leiterplatte:
  • 14× Durchgangslöcher für Signal/PoE: Ø0,89 mm fertiges Loch.
  • 4× LED-Pin-Löcher: Ø1,02 mm fertiges Loch.
  • 2× Schirm-Snap-in-Halterungslöcher: Ø3,25 mm plattierte/nicht plattierte Löcher.
• Richtlinien für Pin-in-Paste (THR)-Prozess:
  • Die Pin-Schwanzlänge beträgt 3,20 mm und ist für Leiterplattendicken von 1,6 mm bis 2,4 mm ausgelegt, um ein ausreichendes Lotpastenvolumen zu ermöglichen.
  • Lötpasten-Schablonenöffnungen sollten eine Überdruckung (10–15 % Vergrößerung) um die 0,89 mm und 1,02 mm Löcher verwenden, um Lötmittelverarmung/Lufteinschlüsse zu vermeiden.
  • Konform zu IPC/JEDEC J-STD-075 (R7-Klassifizierung): Max. Spitzen-Reflow-Gehäusetemperatur von 260°C.

90W 4-Paar PoE-Fähigkeit

Unterstützt der JXF0-5012NL PoE?

Ja. Der JXF0-5012NL ist eine 4-Paar-PoE-Version mit einer Nennleistung von 900 mA und 90 W. Der Hersteller listet diese Konfiguration als 900mA - 90W 4 Paar.

Die Nennleistung von 90 W ist eine wichtige Unterscheidung zu Standard-Nicht-PoE- und Niedrigleistungs-PoE-RJ45-Schnittstellen.

PoE-Designhinweis

Der JXF0-5012NL ist ein PoE-fähiger RJ45-integrierter Steckverbinder, kein vollständiges PoE-Leistungsumwandlungsmodul.

Ein vollständiges PoE-Design erfordert weiterhin die entsprechende:

• PSE- oder PD-Controller
• Leistungsumwandlungsstufe
• Schutzschaltungen
• Erkennungs-/Klassifizierungsschaltungen, wo zutreffend
• Thermische Auslegung
• Systemweite Konformitätstests

Die 90-W-Fähigkeit des Steckverbinders sollte daher nicht so interpretiert werden, dass jedes System, das diese Komponente verwendet, automatisch 90 W an ein versorgtes Gerät liefern kann.

FAQ

F1: Unterstützt der JXF0-5012NL Standard-1000Base-T- und 2.5GBase-T-Legacy-Modi?

A: Ja. Die integrierte Magnetik und die Transformatorverhältnisse (1:1) erfüllen die IEEE 802.3-Spezifikationen für 1 Gbit/s, 2,5 Gbit/s und 5 Gbit/s. Er wird automatisch ausgehandelt und arbeitet nahtlos bei niedrigeren Datenraten.

F2: Was bedeutet "Isolation nur über den Transformator" für den JXF0-5012NL?

A: Bei reinen Nicht-PoE-Steckverbindern (z. B. JXF0-5010NL) besteht eine 2250-VDC-Isolation vollständig zwischen den RJ45-Pins auf der Kabelseite und allen Pins auf der Leiterplattenseite. Beim JXF0-5012NL verbinden dedizierte Hochleistungsleitungen direkt mit Mittelanzapfungen für die PoE-Einspeisung (Pins 15–18); daher ist der Hochspannungs-Galvanikschutz streng über die Transformator-Signalspulen aufrechterhalten, nicht über die PoE-Einspeisungs-Gleichstrompfade.

F3: Warum verwendet der JXF0-5012NL eine 3-Draht-(3W)-Drossel auf der PHY-Seite?

A: Das Führen von 900 mA pro Paar erzeugt einen starken Gleichtakt-Gleichstromfluss. Die Platzierung einer 3-Draht-Gleichtaktdrossel auf der PHY-Seite gewährleistet die Unterdrückung von Gleichtaktstörungen, ohne starke DC-PoE-Ströme direkt durch die Drosselwicklungen zu leiten, wodurch Kernsättigung und Signalverschlechterung vermieden werden.

F4: Was sind die Vorwärtsspannungs- und Stromgrenzen für die integrierten zweifarbigen LEDs?

A: Die grüne LED hat eine Spitzenwellenlänge von 568 nm und die gelbe von 585 nm. Der maximale kontinuierliche Gleichstrom-Vorwärtsstrom beträgt 150 mA, die maximale Verlustleistung 100 mW und die maximale Sperrspannung (VrVr​) beträgt 5,0 V. Die typische Leuchtdichte beträgt 8–12 mcd bei 20 mA.

F5: Kann dieser Steckverbinder anstelle von Reflow auch standardmäßig gewellt gelötet werden?

A: Ja. Gemäß J-STD-075-Bewertung R7 und J-STD-002 unterstützt die Komponente standardmäßiges Wellenlöten mit Vorheiztemperaturen bis zu 260 °C ohne Kunststoffverzug oder Kontaktverschlechterung.
