Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

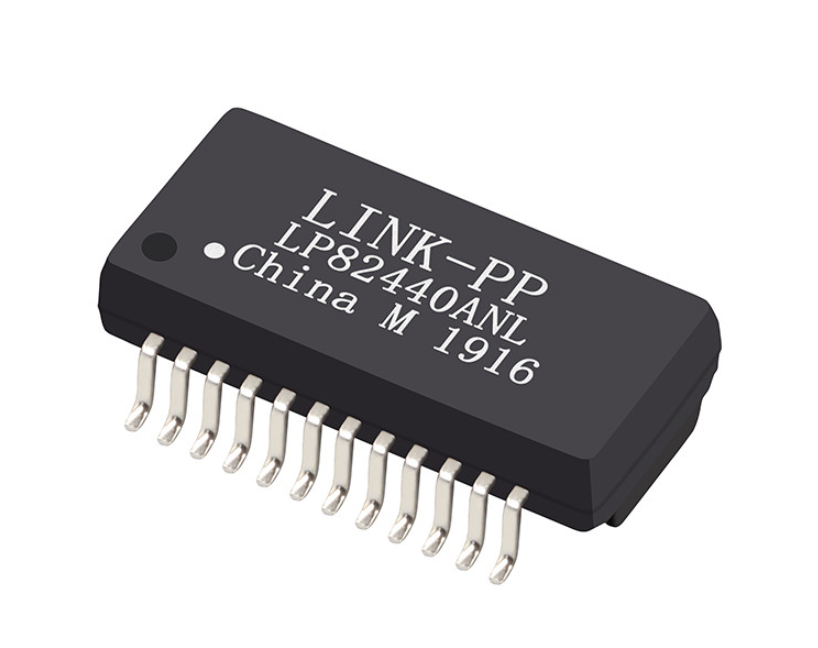

Modellnummer: LP82440ANL
Dokument: LP82440ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Stück
Preis: $ 0.34
Verpackung Informationen: Schleife
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LP82440ANL |
OCL: |
350 µH min |
DCR: |
1,2 Ω max |
Hallo-Topf: |
1500 VRMs |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Einzel |
PoE: |
PoE |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LP82440ANL |
OCL: |
350 µH min |
DCR: |
1,2 Ω max |
Hallo-Topf: |
1500 VRMs |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Einzel |
PoE: |
PoE |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
| Parameter | Spezifikation | Entwicklungsnutzen |
|---|---|---|
| Ethernet-Geschwindigkeit | 1000 BASE-T (Gigabit Ethernet) | Vollständig kompatibel mit IEEE 802.3 Gigabit-Transceivern |
| Komponentenhöhe | 4,0 mm maximal (ultra-flach) | Ideal für Backplanes, dünne PCIe-Tochterkarten und Blade-Systeme |
| PoE-Kompatibilität | PoE / PoE+ fähig | Mittlere Abgriffe auf der Leitungsseite (MCT1–MCT4) dediziert für DC-Leistungsextraktion |
| Betriebstemperatur | -40°C bis +85°C (echt industriell) | Garantierter Betrieb in unbelüfteten, versiegelten Industriegehäusen |
| Übersetzungsverhältnis | 1CT : 1CT ±5% (Alle 4 Kanäle) | Symmetrische Anpassung für Spannungsmodus- und Strommodus-PHYs |
| Induktivität (OCL) | 350 µH Min. (@ 100 kHz, 100 mV, 8 mA DC) | Verhindert Kernsättigung bei DC-Stromungleichgewichten auf der Leitung |
| Einfügedämpfung | -1,0 dB Max. (1 ~ 100 MHz) | Überlegene Leistungsdurchsatzrate und größere Reichweitenmargen |
| Streuinduktivität | 0,5 µH Maximum | Minimiert Hochfrequenz-Ringing und Jitter an Gigabit-Pulsflanken |
| DC-Widerstand (DCR) | 1,2 Ω Maximum | Reduziert die interne Wärmeableitung unter PoE-Last |
| Hochspannungsisolation | 1500 Vrms Minimum | Entspricht internationalen Sicherheits- und Überspannungsisolationsstandards |
| Parameter | Testbedingung | Spezifikationsgrenze |
|---|---|---|
| Übersetzungsverhältnis | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Leerlaufinduktivität (OCL) | 100 kHz, 100 mV, 8 mA DC-Bias | 350 µH Minimum |
| Einfügedämpfung | 1 ~ 100 MHz | -1,0 dB Maximum |
| Streuinduktivität (LL) | 100 kHz, 100 mV | 0,5 µH Maximum |
| DC-Widerstand (DCR) | Primär & Sekundär | 1,2 Ω Maximum |
| Rückflussdämpfung (100 Ω Last) | 1 ~ 30 MHz | -16,0 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 30 ~ 60 MHz | -12,0 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 60 ~ 80 MHz | -10,0 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 80 ~ 100 MHz | -8,0 dB Minimum |
| Übersprechen (Nahbereich) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Differential-zu-Gleichtakt-Verhältnis (DCMR) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Dielektrische Festigkeit (Hi-Pot) | 60 Sekunden (PHY-Seite zu Leitungsseite) | 1500 Vrms Minimum |
| Betriebstemperaturbereich | Kontinuierlich industriell | -40°C bis +85°C |
PHY / TRANSCEIVER-SEITE LEITUNGS- / RJ45-SEITE (PoE-FÄHIG)
Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Gleichtakt- ─── Pin 23 (MX1+)
) ( Drossel
Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-)
Pin 1 (TCT1) ─── Mittelabgriff Pin 24 (MCT1) ─── PoE-Abgriff 1
Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Gleichtakt- ─── Pin 20 (MX2+)
) ( Drossel
Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-)
Pin 4 (TCT2) ─── Mittelabgriff Pin 21 (MCT2) ─── PoE-Abgriff 2
Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Gleichtakt- ─── Pin 17 (MX3+)
) ( Drossel
Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-)
Pin 7 (TCT3) ─── Mittelabgriff Pin 18 (MCT3) ─── PoE-Abgriff 3
Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Gleichtakt- ─── Pin 14 (MX4+)
) ( Drossel
Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-)
Pin 10 (TCT4) ─── Mittelabgriff Pin 15 (MCT4) ─── PoE-Abgriff 4| Parameter | Spezifikation |
|---|---|
| Gehäusegröße | 15,1 mm (Länge) × 7,1 mm (Gehäusebreite) × 10,0 mm (Gesamtspannweite) |
| Gesamthöhe | 4,0 mm Max. |
| Pin-Abstand | 1,0 mm Abstand |
| Leiterbreite | 0,40 mm |
| Empfohlenes PCB-Land-Pattern | Padbreite: 0,60 mm; Padlänge: 1,35 mm; Gesamt-Reihenspannweite: 10,7 mm |
| IR-Reflow – Vorheizzone | 150°C ~ 200°C (60–180 Sekunden) |
| IR-Reflow – Liquidus-Temperatur (TL) | 217°C (60–150 Sekunden) |
| IR-Reflow – Spitzentemperatur (TP) | 250°C (+0/−5°C); Verweilzeit max. 5 Sekunden |
| Maximale Reflow-Zyklen | 2 Zyklen max. |
| Tape & Reel Verpackung | Trägerbreite: 24 mm; 800 Stück pro 13" Rolle |
| Kartonverpackung | 4.800 Stück / 6 Rollen |
Antwort: Ja. Der LP82440ANL ist mit dedizierten mittleren Abgriffen auf der Leitungsseite an den Pins 15, 18, 21 und 24 (MCT1 bis MCT4) ausgestattet. Diese mittleren Abgriffe ermöglichen den direkten Anschluss an Onboard-PoE-PD- (Powered Device) oder PSE- (Power Sourcing Equipment) Controller und unterstützen die IEEE 802.3af- und 802.3at-Leistungsübertragung über alle vier Ethernet-Paare.
Antwort: Seine maximale niedrige Profilhöhe von 4,0 mm und die industrietaugliche Temperaturbewertung (-40°C bis +85°C) machen ihn speziell kompatibel mit dichten Telekommunikations-Backplane-Architekturen (wie CompactPCI, VPX und ATCA), bei denen der vertikale Abstand zwischen gestapelten Leiterplatten streng begrenzt ist.
Antwort: Der LP82440ANL ist ein 100%iger Drop-in-Ersatz für den Pulse HX5008NL in Bezug auf Form, Passform und Funktion. Beide teilen sich ein identisches 24-Pin-SMD-Layout, ein 1CT:1CT-Übersetzungsverhältnis, eine minimale OCL von 350 µH bei 8 mA DC-Bias, eine Einfügedämpfung von -1,0 dB und einen industriellen Temperaturbereich, sodass keine Änderungen am PCB-Layout erforderlich sind.
