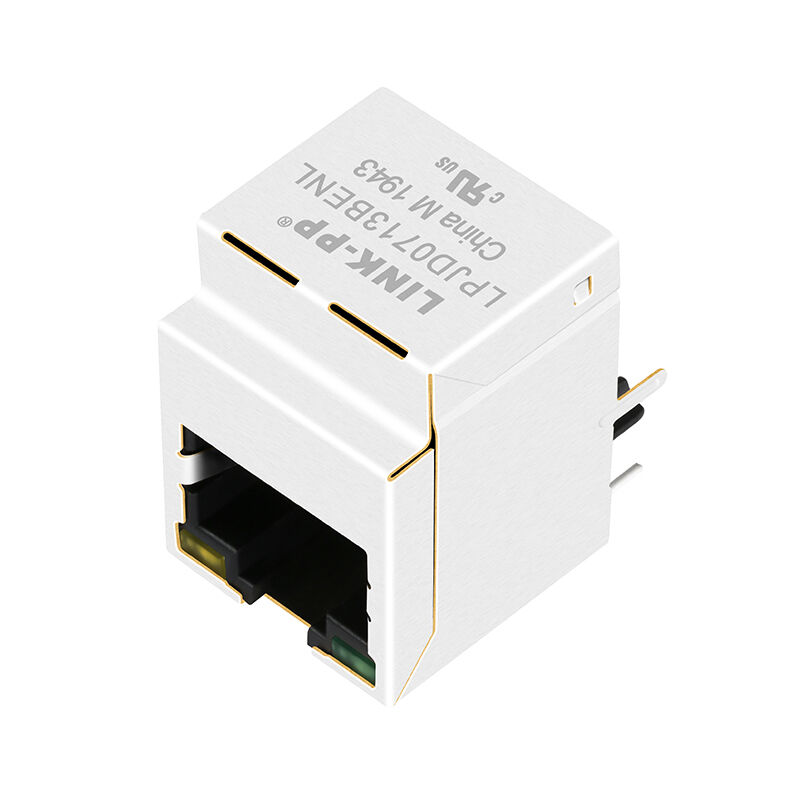

LPJD0713BENL Vertikaler RJ45 1x1-Stecker mit 1000 Base-T integrierter Magnetik

Produkt-Details

Herkunftsort: China

Markenname: LINK-PP

Zertifizierung: UL,ROHS,Reach,ISO

Modellnummer: LPJD0713BENL

Dokument: LPJD0713BENL.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: Kostenloser Mustersupport

Preis: $0.35-$0.7

Verpackung Informationen: Band und Rolle

Lieferzeit: 3-5 Tage

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 5kk/Monat

Erhalten Sie besten Preis
Hervorheben:

Vertikales RJ45 MagJack

,

1000BASE-T Magjack mit LED

,

Vertikaler RJ45 1x1-Steckverbinder

Teile-Nr.:
LPJD0713BENL
Anzahl der Ports:
1x1
Verriegeln:
Hoch
Datenrate:
1000base-t
PoE:
Nicht
LED-Option:
Mit
EMI-Tabs:
ohne
Montageart:
Tht
Löttyp:
Welle
Betriebstemperaturbereich:
0°C bis +70°C
Teile-Nr.:
LPJD0713BENL
Anzahl der Ports:
1x1
Verriegeln:
Hoch
Datenrate:
1000base-t
PoE:
Nicht
LED-Option:
Mit
EMI-Tabs:
ohne
Montageart:
Tht
Löttyp:
Welle
Betriebstemperaturbereich:
0°C bis +70°C
LPJD0713BENL Vertikaler RJ45 1x1-Stecker mit 1000 Base-T integrierter Magnetik


Der LINK-PP LPJD0713BENL ist ein industrietauglicher, Single-Port (1x1) vertikaler (Top-Entry / 180° gerade) Gigabit-Ethernet (1000BASE-T) RJ45 Integrated Connector Module (ICM / Magjack). Speziell entwickelt für platzbeschränkte Carrier-Boards, Blade-Server, Testinstrumente und DIN-Rail-Industrie-PCs, bei denen eine Kabelverbindung von oben erforderlich ist. Er integriert 1CT:1CT-Magnetisolationsübertrager, primärseitige Filterkondensatoren, ein internes Bob-Smith-Abschlussnetzwerk, eine metallische EMI-Abschirmung und zwei Status-LEDs in einem kompakten Through-Hole-Profil.






Schnelle Spezifikationsmatrix (Auf einen Blick)



Parameter Spezifikation Technischer Vorteil
Steckverbinder-Ausrichtung Vertikal / Top-Entry (180° gerade) Spart Platz am PCB-Rand; ermöglicht direkte Kabelzuführung von oben
Ethernet-Geschwindigkeit 1000BASE-T (Gigabit Ethernet) Full-Duplex-Gigabit-Konformität gemäß IEEE 802.3
Übersetzungsverhältnis 1CT : 1CT ±5% Symmetrisches 1:1-Verhältnis kompatibel mit gängigen Gigabit-PHYs
Leerlaufinduktivität (OCL) 350 µH Min. (@ 100 kHz, 0.1 V, 8 mA DC-Bias) Verhindert Kernsättigung bei direkten DC-Ungleichströmen
Dielektrische Isolation (Hipot) 1500 Vrms Min. (PHY-Seite zu Leitungsseite) Hochspannungs-Transienten-Schutz zwischen System und Kabel
Primärseitige Filterung Integrierte 4× 0.01 µF Entkopplungskondensatoren Integrierter AC-Erdpfad; reduziert die Anzahl externer diskreter Kondensatoren
Kabelseitige Terminierung Integriertes Bob-Smith-Netzwerk (4× 75 Ω + 1000 pF / 2 kV) Dämpft Gleichtakt-Kabelreflexionen direkt zur Außenabschirmung
Linke LED Einfarbig: Grün (565 nm) Dedizierter Link-/Verbindungsstatusanzeiger (Pins 13+/14-)
Rechte LED Einfarbig: Gelb (585 nm) Dedizierter Aktivitäts-/Datenübertragungsanzeiger (Pins 11+/12-)
Mechanische Höhe 22.0 ± 0.35 mm Gesamthöhe Standardisiertes Profil für vertikale modulare Board-zu-Panel-Verbindung






Elektrische Leistungsspezifikationen (@ 25 °C)



Parameter Testbedingung Spezifikationsgrenze
Übersetzungsverhältnis 100 kHz, 0.1 V 1CT : 1CT ±5%
Leerlaufinduktivität (OCL) 100 kHz, 0.1 V, 8 mA DC-Bias 350 µH Min.
Einfügedämpfung 1 ~ 100 MHz -1.2 dB Max.
Rückflussdämpfung (100 Ω Last) 1 ~ 30 MHz -16.0 dB Min.
Rückflussdämpfung (100 Ω Last) 30 ~ 60 MHz -12.0 dB Min.
Rückflussdämpfung (100 Ω Last) 60 ~ 80 MHz -10.0 dB Min.
Rückflussdämpfung (100 Ω Last) 80 ~ 100 MHz -8.0 dB Min.
Übersprechen (Nahfeld) 1 ~ 100 MHz -30.0 dB Min.
Gleichtaktunterdrückung (CMR) 1 ~ 100 MHz -30.0 dB Min.
Isolationsspannung (Hipot) 60 Sekunden (PHY-Seite zu Leitungsseite) 1500 Vrms Min.
Betriebstemperaturbereich Kontinuierliche Umgebungstemperatur 0°C bis +70°C






LPJD0713BENL Vertikaler RJ45-Steckverbinder Datenblatt - Mechanik und Schaltplan:



LPJD0713BENL RJ45 1x1 Connector Datasheet-Mechanical



LPJD0713BENL Vertical RJ45 Connector Datasheet-Schematic








Mechanische Abmessungen, Materialspezifikationen & Wellenlöten



1. Physikalische Abmessungen



  • Gesamthöhe über PCB: 22.0 ± 0.35 mm (0.866 ± 0.014 in)
  • Gehäusebreite: 16.15 ± 0.35 mm (0.636 ± 0.014 in)
  • Gehäusetiefe / -länge: 16.70 ± 0.35 mm (0.657 ± 0.014 in)
  • Signalleitungslänge (P1–P10): 4.00 ± 0.35 mm
  • Erdungsstiftlänge: 3.50 ± 0.35 mm



2. Materialzusammensetzung



  • Steckverbindergehäuse: Thermoplastisches PBT, verstärkt mit 30% Glasfaser, flammhemmend, UL94V-0-zertifiziert.
  • Kontaktklemmen: Phosphorbronze C5210R-EH, 0.35 mm Dicke.
  • Beschichtung des Kontaktbereichs: Mindestens 6 μin (0.15 μm) Goldbeschichtung über Nickel-Grundierung.
  • Lötstifte: Messing C2680R-H, 0.35 mm Dicke, 100% mattes Zinn über Nickel.
  • Metallische Abschirmung: Edelstahl SUS 304-1/2H, 0.20 mm Dicke.



3. Wellenlötparameter



  • Lötprozess: Kompatibel mit Standard-Bleifrei- (Pb-frei) Wellenlötmaschinen.
  • Löttemperatur der Spitze: Maximal 250°C.
  • Maximale Verweilzeit: Maximal 5 Sekunden.






Interner Schaltplan & Signalpinbelegung



Der LPJD0713BENL bildet 4 vollständige Gigabit-Differenzpaare mit integrierter magnetischer Kopplung, interner primärer Entkopplung und Hochspannungs-ESD-/Gleichtakt-Rückpfaden auf der Leitungsseite ab.



PHY-SEITE (PCB-ANSCHLÜSSE)                         LEITUNGSSEITE (RJ45-STECKVERBINDER)
  TD0+ (Pin 1) ───┐       ┌─── 0.01uF ─── VCC (Pin 9)
                  ) 1CT   ( 1CT
  TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐
                                         │
  TD1+ (Pin 3) ───┐       ┌─── 0.01uF ───┤
                  ) 1CT   ( 1CT          │
  TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
                                         │──── J3 (MX1+) / J6 (MX1-)
  TD2+ (Pin 4) ───┐       ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
                  ) 1CT   ( 1CT          │──── J7 (MX3+) / J8 (MX3-)
  TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤
                                         │
  TD3+ (Pin 7) ───┐       ┌─── 0.01uF ───┘
                  ) 1CT   ( 1CT          │
  TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘
                                         │
                             SHIELD ─────┴── 1000 pF / 2 kV Hochspannungskondensator



Signalpin-Mapping Referenz



Pin # Pin-Name Richtung Signaltyp / Funktion RJ45-Steckkontakt
P1 TD0+ Ein-/Ausgabe Differenzialpaar 0 Positiv J1 (MX0+)
P2 TD0- Ein-/Ausgabe Differenzialpaar 0 Negativ J2 (MX0-)
P3 TD1+ Ein-/Ausgabe Differenzialpaar 1 Positiv J3 (MX1+)
P6 TD1- Ein-/Ausgabe Differenzialpaar 1 Negativ J6 (MX1-)
P4 TD2+ Ein-/Ausgabe Differenzialpaar 2 Positiv J4 (MX2+)
P5 TD2- Ein-/Ausgabe Differenzialpaar 2 Negativ J5 (MX2-)
P7 TD3+ Ein-/Ausgabe Differenzialpaar 3 Positiv J7 (MX3+)
P8 TD3- Ein-/Ausgabe Differenzialpaar 3 Negativ J8 (MX3-)
P9 VCC Stromversorgung / Bias Primäre Mittelanzapfungskopplung (4× 0.01 µF) Interner Bus zur PHY-Versorgung
P10 GND Masse Primäre Entkopplungsreferenzmasse System-Digitalmasse






Häufig gestellte Fragen



F1: Was sind die Hauptvorteile des Designs eines vertikalen RJ45-Steckverbinders wie des LPJD0713BENL?

Antwort: Die vertikale (Top-Entry / 180°) Ausrichtung ermöglicht die Verbindung von Ethernet-Kabeln senkrecht zur Leiterplatte. Dies eliminiert Biegeradien entlang des Platinenrands, spart wertvollen Platz am äußeren Platinenumfang und ermöglicht eine einfache Top-Panel-Zugänglichkeit in kompakten DIN-Rail-Modulen, hochdichten Server-Blades und geschlossenen Embedded-Instrumenten.



F2: Wie sind die Mittelanzapfungen im LPJD0713BENL intern verbunden?

Antwort: Der LPJD0713BENL enthält vier integrierte primärseitige 0.01 μF-Kondensatoren, die zwischen den Mittelanzapfungen des Übertragers und Pin 9 (VCC) geschaltet sind, wobei Pin 10 eine Erdungsreferenz (GND) bereitstellt. Auf der Leitungsseite verfügt er über ein integriertes Bob-Smith-Abschlussnetzwerk, das aus vier 75 Ω-Widerständen und einem 1000 pF / 2 kV-Kondensator besteht, der zur überlegenen Gleichtakt-Rauschunterdrückung mit der Metallabschirmung des Steckverbinders verbunden ist.



F3: Was sind die LED-Pinbelegungen und Ansteuerspannungen für den LPJD0713BENL?

Antwort: Der Steckverbinder verfügt über zwei dedizierte einfarbige LEDs:



  • Linke LED (Grün): Pin 13 ist die Anode (+), Pin 14 ist die Kathode (-). Spitzenwellenlänge: 565 nm.
  • Rechte LED (Gelb): Pin 11 ist die Anode (+), Pin 12 ist die Kathode (-). Spitzenwellenlänge: 585 nm.
  • Durchlassspannung (VF): 1,8 V bis 2,6 V bei einem Standard-Durchlassstrom von 20 mA.



F4: Hält der LPJD0713BENL dem Standard-Industriewellenlöten stand?

Antwort: Ja. Das Gehäuse ist aus hochtemperaturfestem thermoplastischem PBT mit 30% Glasfaserverstärkung geformt und UL94V-0-zertifiziert. Es ist so ausgelegt, dass es Wellenlöttemperaturen von bis zu 250°C für bis zu 5 Sekunden ohne mechanische Verformung oder Verschlechterung der internen Magnetdrahtisolierung standhält.
