SM13072APEL AEC-Q200 10/100 Base-T LAN-Transformator Diskrete LAN-Magnetik

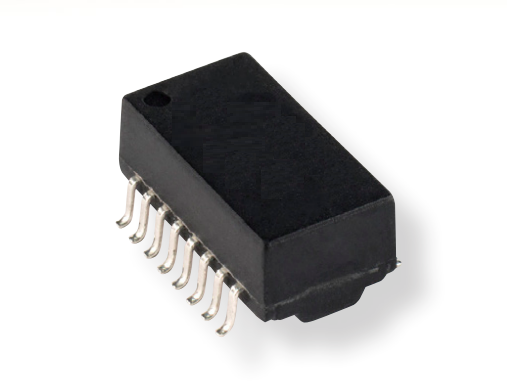

Das SM13072APEL ist ein hochzuverlässiges, oberflächenmontierbares (16-Pin SOIC) diskretes 10/100 Base-T Ethernet-Puls-Transformationsmodul, das speziell für raue Automobil- und Industrieumgebungen entwickelt wurde. Mit einer vollständig vergossenen Konstruktion, automatischem Wickeln der Spulen und integrierten Gleichtaktchokes auf der Kabel-Seite ermöglicht es einen Dauerbetrieb bis +125 °C, eine robuste Gleichtaktunterdrückung (DCMRR: -35 dB) und eine doppelte dielektrische Isolation von 1500 Vrms / 2250 Vdc.

SM13072APEL Kernspezifikationen im Überblick

SM13072APEL Elektrische Eigenschaften

Alle unten aufgeführten elektrischen Spezifikationen gelten bei25°Csofern nicht anders angegeben.

Das veröffentlichte Bourns-Datenblatt gibt die gleichen Kern-Elektrischen Eigenschaften an, einschließlich 350 µH OCL, 0,5 µH maximale Streuinduktivität, 35 pF maximale Wicklungskapazität, -1,1 dB maximale Einfügedämpfung und 1500 Vrms Isolation.

Warum 350 µH OCL wichtig ist

Die Leerlaufinduktivität (OCL) ist ein wichtiger Auswahlparameter für einen 10/100 Ethernet-Transformator. Das SM13072APEL gibt ein Minimum von 350 µH bei 100 kHz, 0,1 V und 8 mA DC-Bias an.

Ingenieure, die alternative 10/100 LAN-Transformatoren vergleichen, sollten die OCL unter den gleichen Messbedingungen bewerten, anstatt Induktionswerte ohne Testbedingungen zu vergleichen.

Niedrige Streuinduktivität für Signalintegrität

Das SM13072APEL gibt eine maximale 0,5 µH Streuinduktivität für Sende- und Empfangskanäle an. Eine niedrige Streuinduktivität hilft, die beabsichtigten Hochfrequenz-Kopplungseigenschaften des Transformators beizubehalten.

Die angegebene Wicklungskapazität ist ebenfalls auf 35 pF maximal begrenzt, was bei der Bewertung des Hochfrequenzsignalverhaltens und der Transformator-Kompatibilität relevant ist.

SM13072APEL LAN-Magnetik-Datenblatt

Elektrisches Schaltbild & Pin-Konfiguration

Das SM13072APEL integriert zwei symmetrische 1:1-Kanäle (Senden TX und Empfangen RX). Die Gleichtaktchokes (CMC) sind auf der Kabel-Seite (Pins 14/16 und 9/11) positioniert, um Gleichtakt-elektromagnetisches Rauschen zu dämpfen, bevor es in das PCB-Erdungssystem gelangt.

Pinbelegungstabelle

Warum diskrete Magnetik-Komponenten integrierten Magjacks in Automobilanwendungen überlegen sind

Während integrierte RJ45-Magjacks in Verbraucher-Bürogeräten beliebt sind, sind die diskreten Magnetik-Komponenten SM13072APEL die bevorzugte Architektur für Automobil- und raue Industrieplattformenaus drei Hauptgründen:

Extreme thermische Belastbarkeit (-40 °C bis +125 °C):
Kommerzielle Magjacks enthalten interne Kunststoffgehäuse, LED-Einsätze und nicht vergossene Spulenkörper, die nur bis +70 °C oder +85 °C zugelassen sind. Das SM13072APEL verwendet spezielles Verguss-Epoxidharz in Automobilqualität und Ferritkerne mit hoher Curie-Temperatur, um eine stabile Induktivität auch in heißen Motorräumen zu gewährleisten.

Hochdichte automatische Wicklung:
Die automatische Wicklung erhöht die Verdrehungen des Drahtpaares pro Längeneinheit. Diese präzise Wicklungssteuerung garantiert die Genauigkeit des Übersetzungsverhältnisses (±2 %) und reduziert die Streuinduktivität auf branchenführende ≤0,5 µH,  was zu scharfen Pulsflankenübergängen und minimalem Jitter führt.Flexible Layout-Optionen für ESD- & Überspannungsschutz:Diskrete Transformatoren ermöglichen es Ingenieuren, hochenergetische ESD-Schutzdioden (wie z. B. Niederkapazitäts-TVS-Arrays) direkt zwischen dem externen RJ45-Anschluss und dem Transformator zu platzieren, wodurch Klemmströme vom PHY isoliert werden.

Mechanische Abmessungen, Lötflächen & Prozessinformationen
Gehäuseabmessungen (16-Pin SOIC)

Gehäuselänge:

12,80 ± 0,25 mm (0,504 ± 0,010 Zoll)

• Gehäusebreite: 6,90 ± 0,25 mm (0,272 ± 0,010 Zoll)
• Gesamtbreite (Leitung zu Leitung): 9,50 ± 0,25 mm (0,374 ± 0,010 Zoll)
• Gehäusehöhe: 5,65 ± 0,25 mm (0,222 ± 0,010 Zoll)
• Leitungsabstand: 1,27 ± 0,05 mm (0,050 ± 0,002 Zoll)
• Leitungsbreite: 0,46 ± 0,05 mm (0,018 ± 0,002 Zoll)
• Mittenabstand Reihe zu Reihe: 8,89 ± 0,25 mm (0,350 ± 0,010 Zoll)
• Empfohlenes PCB-LandemusterPad-Breite:

0,76 mm (0,030 Zoll)

• Pad-Abstand: 1,27 mm (0,050 Zoll)
• Pad-Reihenabstand: 7,10 mm (0,280 Zoll) innerer Abstand bis 10,50 mm (0,413 Zoll) äußerer Abstand
• Empfohlene Pad-Länge: 1,70 mm
• Hinweis zum PCB-Footprint-DesignDas empfohlene PCB-Landemuster sollte beim Entwerfen oder Überprüfen des SM13072APEL-Footprints befolgt werden. Insbesondere sollten Ingenieure den Leitungsabstand von 1,27 mm, den Mittenabstand von Reihe zu Reihe von 8,89 mm und die empfohlene Pad-Breite von 0,76 mm vor der PCB-Freigabe überprüfen. Das vom Hersteller empfohlene Layout gibt Pad-Reihenabmessungen von 7,10 mm und 10,50 mm für die inneren und äußeren Abstände an.

Tape & Reel Spezifikationen

Trägerbandbreite:

24,00 ± 0,30 mm (0,945 ± 0,012 Zoll)

• Taschen-Pitch: 16,00 mm (0,630 Zoll)
• Rollendurchmesser: 330,0 ± 2,0 mm (13,0 Zoll)
• Gesamtdicke der Rolle: 30,5 mm (1,201 Zoll) Max.
• Standard-Paketmenge (SPQ): 600 Stück/Rolle
• Häufig gestellte FragenF1: Ist das SM13072APEL für Automobilanwendungen qualifiziert?
