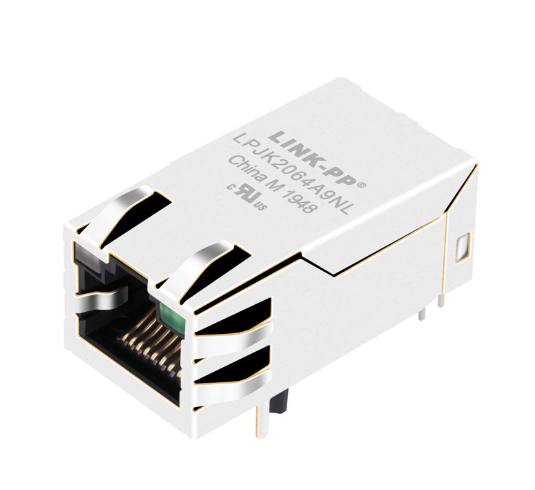

Der LINK-PP LPJK2064A9NL ist ein industrietauglicher, Single-Port (1x1) Gigabit (1000BASE-T) RJ45 Integrated Connector Module (ICM / Magjack), der für hochdichte Netzwerkanwendungen mit Power over Ethernet (PoE) entwickelt wurde. Mit integrierten 1CT:1CT-Isolationstransformatoren, Gleichtaktfilterung, Bob-Smith-75Ω-Terminierung, Multi-Contact-EMI-Federfingern und dualen integrierten LEDs bietet er robuste Signalintegrität und 1500 Vrms-Isolation in einem kompakten Formfaktor.
| Parameter | Spezifikation | Technischer Vorteil |
| Übertragungsgeschwindigkeit | 1000BASE-T (Gigabit Ethernet) | Hoher Durchsatz für Switch/Router-Uplinks |
| PoE-Fähigkeit | 350 mA max. bei 57 VDC Dauerbetrieb | Vollständig kompatibel mit IEEE 802.3af (PoE Typ 1) |
| Übersetzungsverhältnis | 1CT : 1CT ±5% (TX & RX) | Breite Kompatibilität mit PHYs im Spannungs- und Strommodus |
| Leerlaufinduktivität (OCL) | 350 µH Min. bei 100 kHz, 0,1 V, 8 mA DC-Bias | Verhindert magnetische Kernsättigung unter Bias |
| Dielektrische Isolation | 1500 Vrms (PHY-Seite zu Leitungsseite) | Schutz vor Hochspannungsspitzen und ESD |
| Linke LED | Zweifarbig: Grün (565 nm) / Gelb (585 nm) | 2-poliger antiparalleler Mehrzustands-Aktivitätsanzeiger |
| Rechte LED | Einfarbig: Grün (565 nm) | Dedizierter Link-/Stromstatusanzeiger |
| Abschirmung & EMI | SUS 304 Edelstahl mit Federfingern | Mehrpunkt-Chassis-Masse für geringe abgestrahlte Emissionen |
| Montage & Profil | Through-Hole (THT), 32,5 mm Tiefe, Tab-Up | Standard-Panel-Ausschnittintegration |
Die folgenden elektrischen Spezifikationen gelten für LPJK2064A9NL bei 25°C.
| Elektrischer Parameter | Spezifikation |
|---|---|
| Übersetzungsverhältnis | 1CT : 1CT ±5% |
| Leerlaufinduktivität (OCL) | 350 μH Min. bei 100 kHz, 0,1 V, 8 mA DC-Bias |
| Einfügedämpfung | -1,2 dB Max. bei 1–100 MHz |
| Rückflussdämpfung | -16 dB Min. bei 1–30 MHz |
| Rückflussdämpfung | -12 dB Min. bei 30–60 MHz |
| Rückflussdämpfung | -10 dB Min. bei 60–80 MHz |
| Rückflussdämpfung | -8 dB Min. bei 80–100 MHz |
| Nebensprechen | -30 dB Min. bei 1–100 MHz |
| Gleichtaktunterdrückung | -30 dB Min. bei 1–100 MHz |
| PoE-symmetrischer DC-Leitungstrom | 350 mA Max. bei 57 VDC Dauerbetrieb |
| Isolationsspannung | 1500 Vrms, PHY-Seite zu Leitungsseite |
| Betriebstemperatur | 0°C bis +70°C |
Diese Spezifikationen sind besonders relevant bei der Qualifizierung des Steckverbinders für ein Gigabit-Ethernet-PCB-Design, da sie die Kriterien für die elektrische Leistung zur Bewertung der integrierten magnetischen Schnittstelle liefern, anstatt das Teil nur als mechanische RJ45-Buchse zu betrachten.
LPJK2064A9NL ist ein 1x1 1000BASE-T RJ45-Steckverbinder mit integrierter Magnetik, EMI-Federfinger, LED-Anzeigen und PoE-Unterstützung für Ethernet-Anwendungen.
Der LPJK2064A9NL verfügt über eine angepasste 4-Kanal-Differential-Schnittstelle für den vollständigen 1000BASE-T-Vollduplex-Betrieb, integrierte passive Bob-Smith-Terminierung und dedizierte Power-over-Ethernet-Mittelanzapfpfade.
PHY-Seitenanschlüsse (Pins 1–12):
PoE-DC-Einspeisepins (Pins 13–16): VC+(Pin 13, Pin 15) und VC−(Pin 14, Pin 16) leiten Strom direkt über die Mittelanzapfungen der kabelseitigen Transformatoren, ausgelegt für 350 mA kontinuierlichen symmetrischen Strom.
Integrierte Gleichtakt- & Transienten-Schutz:
LPJK2064A9NL ist für PoE-Anwendungen konzipiert und spezifiziert einen maximalen kontinuierlichen symmetrischen DC-Leitungstrom von:350 mA bei 57 VDC
Die spezifizierte Leitungsstromfähigkeit sollte bei der Qualifizierung des Steckverbinders für die vorgesehene PoE-Architektur berücksichtigt werden.
Das Produkt bietet außerdem 1500 Vrms Isolation zwischen der PHY-Seite und der Leitungsseite, eine wichtige elektrische Eigenschaft für isolierte Ethernet-Schnittstellen.
Für eine vollständige PoE-Implementierung sollten Systemdesigner die RJ45-Magnetik-Schnittstelle zusammen mit der PoE-PSE/PD-Schaltung, dem PHY, den Schutzkomponenten, dem PCB-Layout, den thermischen Bedingungen und den geltenden IEEE 802.3-Anforderungen bewerten.
Wichtig: Die Spezifikation 350 mA / 57 VDC sollte nicht allein als garantierte PoE-Leistungsklassenbewertung interpretiert werden. Die anwendbare PoE-Leistung muss aus der vollständigen Produktspezifikation und der Systemimplementierung ermittelt werden.
1. Chassis-Masse vs. digitale Masse:
Verbinden Sie die digitale Schaltungsmasse (DGND) nicht direkt mit den äußeren Metallabschirmungsstiften des Steckverbinders. Der LPJK2064A9NL enthält einen internen 1000 pF/2 kV Kondensator, der Hochfrequenzrauschen sicher vom Mittelanzapf zur Chassis-Abschirmung koppelt und gleichzeitig die niederfrequente DC-Isolation aufrechterhält.
2. Differentialpaar-Routing:
Stellen Sie sicher, dass alle vier Paare (MD1± bis MD4±) als 100 Ω differentiell impedanzkontrollierte Paare geroutet werden. Halten Sie die Längenübereinstimmung innerhalb der Paare innerhalb von ±5 mils ein und minimieren Sie Schichtübergänge durch Vias.
3. PoE-Stromspuren:
Spuren, die von den Pins 13, 14, 15 und 16 zu Ihrem Onboard-PoE-Controller oder Ihrer PD-Bridge führen, müssen mit ausreichender Spurbreite (mindestens 25–30 mils für 1 oz Kupfer) dimensioniert werden, um den kontinuierlichen DC-Strom von 350 mA ohne thermische Erhöhung zu bewältigen.
4. Panel-Erdung:
Stellen Sie sicher, dass die umlaufenden EMI-Federfinger einen konsistenten 360-Grad-Federkontakt mit der blanken Metallfrontblende aufrechterhalten, um HF-Leckagen bei der Grundfrequenz von 125 MHz Ethernet zu verhindern.
Antwort: Der LPJK2064A9NL verfügt über isolierte Mittelanzapf-DC-Ausgangsleitungen (Pins 13 bis 16), die bis zu 350 mA kontinuierlichen Strom bei 57 VDC führen können. Standardmäßige Nicht-PoE-Magjacks verbinden diese Mittelanzapfungen intern nur mit Bob-Smith-Terminierungswiderständen, die keinen Gleichstrom führen können und durchbrennen, wenn sie PoE-Spannungen ausgesetzt werden.
Antwort: Pins 19 und 20 sind mit einem antiparallelen Dual-Diodenpaar verbunden. Um Grün zu beleuchten, treiben Sie Pin 20 HIGH (1,8 V∼2,6 V) und Pin 19 LOW. Um Gelb zu beleuchten, kehren Sie die Ansteuerzustände um, indem Sie Pin 19 HIGH und Pin 20 LOW ansteuern. Wenn beide GPIO-Leitungen im gleichen Logikzustand gehalten werden, bleibt die LED dunkel.
Antwort: Ja. Der LPJK2064A9NL verwendet symmetrische 1CT:1CT-Übersetzungsverhältnisse an allen vier Kanaltransformatoren. Er lässt sich nahtlos mit Spannungsmodus-PHYs (bei denen Mittelanzapfungen über Entkopplungskondensatoren mit Masse verbunden sind) und Strommodus-PHYs (bei denen Mittelanzapfungen mit der PHY-Versorgungsspannung, z. B. +3,3 V oder +2,5 V, verbunden sind) integrieren.
Antwort: Nein. Der LPJK2064A9NL ist für einen maximalen kontinuierlichen symmetrischen Leitungstrom von 350 mA bei 57 VDC ausgelegt, was mit IEEE 802.3af (PoE Typ 1, bis zu 15,4 W) übereinstimmt. Für leistungsstärkere PoE+- (600 mA, 30 W) oder PoE++-Anwendungen wenden Sie sich bitte an LINK-PP, um unsere verbesserten magnetischen Serien mit 600 mA/1000 mA zu erhalten.
