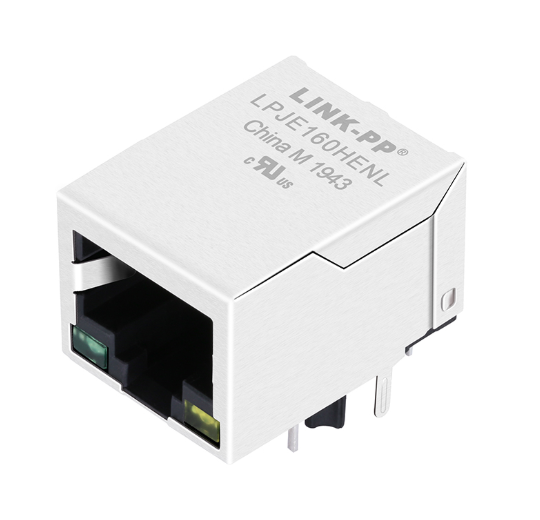

LPJE160HENL Tab-Down RJ45 Modular Buchse mit Grün/Gelben LEDs, Industriequalität

Der LINK-PP LPJE160HENL ist ein robuster, abgeschirmter RJ45-Modular-Jack mit einem Port (1x1) 8P8C, der ohne integrierte Magnetik (Non-MagJack / Direct Pass-Through) entwickelt wurde. Entworfen in einer platzsparenden Tab-Down-Ausrichtung (Latch-Down) mit integrierten grünen und gelben LED-Statusanzeigen bietet er ein kompaktes Tiefenprofil von nur 21,30 mm – über 30 % kürzer als Standard-MagJack-Anschlüsse.

Der LPJE160HENL arbeitet zuverlässig über einen erweiterten industriellen Temperaturbereich von -40 °C bis +85 °C und verfügt über eine dielektrische Spannungsfestigkeit von 1000 V AC, eine langlebige 50 µ-Zoll-Goldkontaktbeschichtung und ein flammhemmendes Thermoplastgehäuse gemäß UL 94V-0 (UL-zertifiziert: Datei E484635). Es ist die erste Verbindungswahl für Hardwaredesigns, die externe diskrete Transformatortopologien, medizinische/industrielle Hochspannungsisolierung oder serielle Nicht-Ethernet-Busschnittstellen erfordern, einschließlich RS-485, RS-232, CAN-Bus, DMX-512 und Modbus.

[Engineering Action Hub]

• 📥 [Offizielle technische Zeichnung LP09102425 herunterladen (LPJE160HENL.pdf)]
• 📐 [3D-STEP-Modell und ECAD-Footprints herunterladen (Altium / KiCad / OrCAD)]
• 🎁 [Kostenlose technische Bewertungsmuster anfordern]
• 📊 [Direktes Preisangebot des Herstellers anfordern (Anfrage)]

Technische Spezifikationen und parametrische Daten

1. Allgemeine und mechanische Spezifikationen

2. Elektrische Spezifikationen (bei 25 °C)

3. Optische und elektrische Spezifikationen der integrierten LED

Um Verpolungsfehler beim Layout zu vermeiden, sind die internen LED-Schaltkreise und optischen Parameter unten definiert:

LINKE LED (GRÜN) RECHTE LED (GELB) PIN 9 (+) PIN 11 (+) ┌─▲─┐ ┌─▲─┐ │ │ │ │ └───┘ └───┘ PIN 10 (-) PIN 12 (-)

4. Umwelt- und Lötprofil

• Betriebstemperaturbereich: -40 °C bis +85 °C (echte industrielle erweiterte Qualität)
• Lagertemperaturbereich: -40 °C bis +85 °C
• Thermische Grenze für Wellen-/Reflow-Löten: Spitzentemperatur von 250 °C für maximal 5 Sekunden

LPJE160HENL RJ45 Modular Jack Datenblatt – Mechanisch

Warum sollten Sie sich für einen nicht magnetischen RJ45 entscheiden?

Während MagJacks Standard-PC-Netzwerke dominieren, löst der nichtmagnetische LPJE160HENL kritische architektonische Herausforderungen in industriellen und Nicht-Ethernet-Anwendungen:

1. Serielle Nicht-Ethernet-Protokolle (RS-485 / CAN / DMX-512) Integrierte Transformatoren blockieren Gleichstrom/Niederfrequenzen. Der LPJE160HENL ermöglicht die vollständige Durchleitung von DC-/seriellen Daten.
2. 2Hochisolierter medizinischer/diskreter Magnetismus Ermöglicht Platinenentwicklern die Kombination mit speziellen diskreten 4kV~6kV-Transformatoren mit verstärkter Isolation auf der Leiterplatte.
3. Kompakt mit einer Tiefe von 21,30 mm (Gehäuse mit begrenztem Platzangebot). Über 10 mm kürzer als typische MagJacks (>32 mm Tiefe), wodurch der Platzbedarf zwischen Frontplatte und Rückwandplatine drastisch reduziert wird.

Mechanische Abmessungen und empfohlenes PCB-Layout

EMPFOHLENE ABMESSUNGEN DES PCB-LAYOUTS (DRAUFSICHT) 15,80 mm [Breite] ┌─────────────────────────────┐ │ [Front Mating Cavity] │ │ │ │ (2-Ø3,25) Positionierungsstifte │ Abstand: 12,93 mm │ (2-Ø1,70) Abschirmlaschen │ Abstand: 15,50 mm │ │ │ Pin 9-12 (LEDs) │ Rastermaß: 2,54 mm │ Pin 1-8 (Signalkontakte) │ Rastermaß: 1,27 mm Versatz / 2,54 mm Reihe └─────────────────────────────┘ 21,30 mm [Tiefe]

• Gesamtaußenabmessungen: 15,80 mm (Breite) × 13,70 mm (Höhe über Leiterplatte) × 21,30 mm (Tiefe).
• Durchmesser der Fixierstifte: 2× Ø3,25 mm Löcher mit einem Abstand von 12,93 mm von Mitte zu Mitte zur mechanischen Stabilisierung gegen Verdrehen.
• Abstand der Schirmerdungspfosten: 2× Ø1,70 mm Löcher im Abstand von 15,50 mm für eine starre Plattenerdung.
• Signalkontaktabstand: 8× Ø0,90 mm Löcher in versetzten Doppelreihen (1,27 mm Spaltenabstand, 2,54 mm Reihenabstand).

Verpackung, Beschaffung und Umkartonlogistik

Der LPJE160HENL wird in speziell geformten, elektrostatisch entladungssicheren (ESD) Behältern geliefert, die für den automatisierten Pick-and-Place-Einsatz und standardisierte Montagelinien ausgelegt sind:

• Primärverpackung (Tray): 50 Stück pro geformtem Tray.
• Stapelkonfiguration: 20 Tabletts pro vertikalem Stapel (1.000 Stück).
• Verpackung im Hauptkarton: 2 Stapel = 40 Tabletts = 2.000 Stück pro Hauptkarton.
• Abmessungen des Hauptkartons: 525 mm × 300 mm × 235 mm.
• Standardvorlaufzeit ab Werk: 2–4 Wochen (Pufferbestand für dynamische OEM-Prognosen vorgehalten).
• Versanddokumentation: Konformitätszertifikat (CoC), RoHS-Konformitätserklärung, Packliste und vollständige Rückverfolgbarkeit der Charge.

Häufig gestellte Fragen

F1: Was ist der funktionale Unterschied zwischen LPJE160HENL und einem RJ45 MagJack?

A: Der LPJE160HENL enthält keine internen magnetischen Transformatoren oder Drosselspulen. Es handelt sich um einen direkten physischen Durchgangsanschluss. Wenn Sie mit diesem Teil einen standardmäßigen 10/100/1000BASE-T-Ethernet-Port entwerfen, müssen Sie diskrete magnetische Transformatoren auf Ihrer Leiterplatte platzieren. Wenn Sie umgekehrt RS-485-, CAN-Bus- oder proprietäre DC-Systeme über RJ45 entwerfen, ist das nichtmagnetische Design zwingend erforderlich, um einen induktiven Kurzschluss von DC-Signalen zu verhindern.

F2: Wie ist die genaue Pin-Polarität für die integrierten LEDs?

A: Laut technischer Zeichnung:

• Linke LED (grün): Pin 9 ist Anode (+), Pin 10 ist Kathode (-).
• Rechte LED (Gelb): Pin 11 ist Anode (+), Pin 12 ist Kathode (-).

F3: Welche mechanische Bedeutung hat die „Tab-Down“-Ausrichtung?

A: „Tab-Down“ (oder Latch-Down) bedeutet, dass der Entriegelungsriegel des RJ45-Kabelsteckers nach unten zur Oberfläche der Leiterplatte zeigt. Dieses Design verhindert mechanische Beeinträchtigungen der oberen Gehäusekanten, Tochterplatinen oder Displayrahmen, die dicht über dem RJ45-Anschluss angebracht sind.

F4: Ist LPJE160HENL für raue Industrieumgebungen ausgelegt?

A: Ja. Im Gegensatz zu handelsüblichen modularen Buchsen, die nur für 0 °C bis +70 °C ausgelegt sind, ist der LPJE160HENL vollständig für Betriebstemperaturen von -40 °C bis +85 °C ausgelegt, verfügt über eine hohe Kontaktbeständigkeit von 750 Steckzyklen und verfügt über die Entflammbarkeitszertifizierung UL 94V-0 (Datei E484635).
