Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168
Modellnummer: LPJD4536BHNL
Dokument: LPJD4536BHNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/60K
Preis: $0.65
Verpackung Informationen: T & r
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
MPN: |
LPJD4536BHNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
MPN: |
LPJD4536BHNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

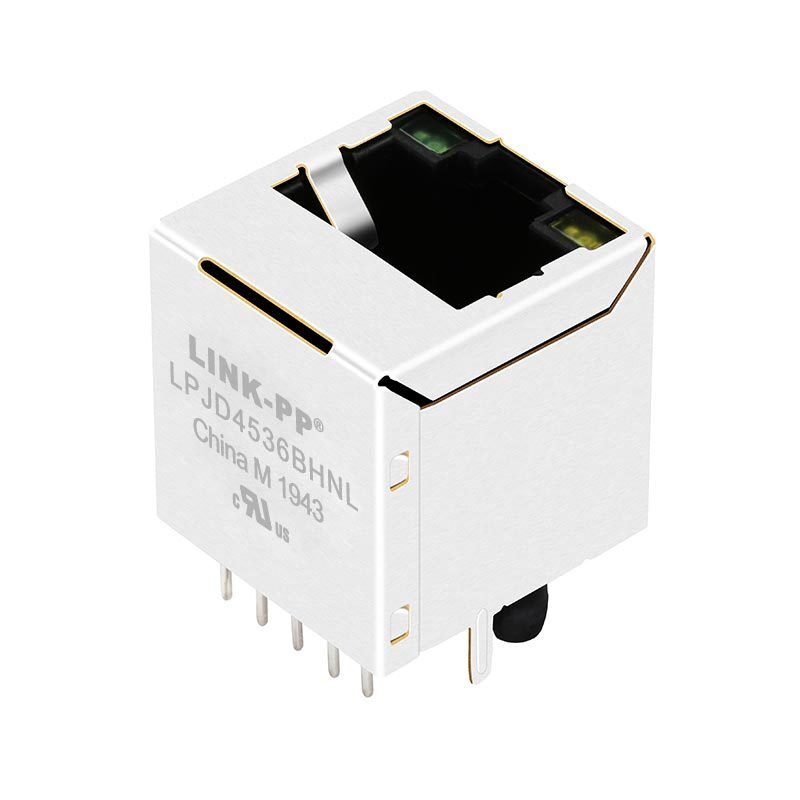

Der LINK-PP LPJD4536BHNL ist ein Premium vertikaler (Top-Entry) RJ45-Steckverbinder mit integrierter Magnetik, entwickelt für Hochgeschwindigkeitsanwendungen 1000 Base-T (Gigabit Ethernet). Dieser Top-Entry-Steckverbinder wurde entwickelt, um horizontalen PCB-Platz zu sparen, und ist ideal für dichte Netzwerk-Switches, Router und LAN-on-Motherboard (LOM)-Designs.
Er ist für den Einsatz in rauen Umgebungen ausgelegt und verfügt über einen industriellen Betriebstemperaturbereich von -40 °C bis +85 °C. Der Steckverbinder ist in einem robusten SUS201-Edelstahlgehäuse untergebracht (ohne EMI-Federkontakte für eine bündige Montagefläche) und ist vollständig UL-zertifiziert (File E484635) und IEEE 802.3-konform, was höchste Sicherheit und Signalintegrität für Unternehmens- und industrielle Netzwerkhardware gewährleistet.
| Merkmal | Spezifikation |
| Hersteller | LINK-PP |
| Teilenummer (MPN) | LPJD4536BHNL |
| Datenrate | 1000 Base-T (Gigabit Ethernet) |
| Montageart | Vertikal / Top Entry / Through Hole (THT) |
| Betriebstemperatur | -40 °C bis +85 °C (Industriequalität) |
| Gehäusematerial | PBT Schwarz, UL94V-0 |
| Kontaktmaterial | Phosphorbronze (T=0,35 mm) mit 6 µ"-Vergoldung |
| Abschirmung | SUS201 Edelstahl (T=0,2 mm), ohne EMI-Federkontakte |
| LED-Konfiguration | Links: Grün (565 nm) | Rechts: Gelb (585 nm) |
| Parameter | Wert |
| Übersetzungsverhältnis | 1CT : 1CT (±5 %) |
| Induktivität (OCL) | 350 µH Min (@ 100 kHz, 0,1 V, 8 mA DC-Bias) |
| Isolationsspannung (HiPot) | 1500 Vrms (PHY-Seite zu Leitungsseite) |
| Einfügedämpfung | -1,2 dB Max (1-100 MHz) |
| Rückflussdämpfung (Min) | -16 dB (1-30 MHz) | -12 dB (30-60 MHz) | -8 dB (80-100 MHz) |
| Übersprechen & CMR | -30 dB Min (1-100 MHz) |
