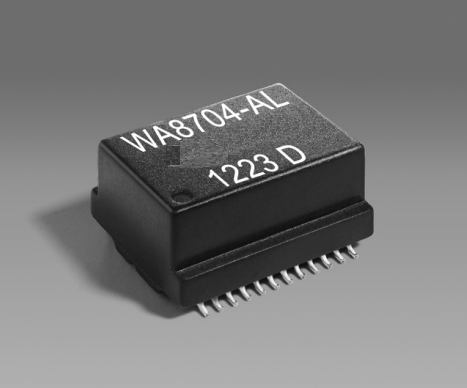

WA8704-ALD 1500 Vrms PoE-Signalpfadtransformator (150 W, IEEE 802.3bt, Gigabit)

Für Hardwareingenieure, die die WA8704-ALD in PCB-Layouts integrieren:

1. Wärmebewirtschaftung:Es ist darauf hinzuweisen, dass die Anwendung eines Gleichstromstroms von 1,5 A auf jeden zentralen Leitungshahn an der Kabelseite zu einem Temperaturanstieg von ca. 15 °C (von 25 °C im Umgebungsbereich) führt.Stellen Sie sicher, dass in Ihrem PCB-Design ausreichend Kupferguss und thermische Durchgänge vorhanden sind, um die Wärme abzubauen, vor allem bei Betrieb in der Nähe der oberen Grenze von 85 °C.
2. Rücklauflöten:Die hochbeständigen Endungen können maximal drei 40-Sekunden-Rückflusszyklen bei +260 °C aushalten.Die Teile müssen zwischen den Zyklen vollständig auf Raumtemperatur abkühlen, um interne Belastungen zu vermeiden..
3. Verpackung für SMT:Die Teile werden im Tape- und Reel-Format (250 Teile pro 13-Zoll-Rolle) geliefert.

Produktübersicht

Der WA8704-ALD ist ein hochleistungsfähiger PoE (Power over Ethernet) Signal Path Transformer, der speziell für die Anforderungen der IEEE 802 entwickelt wurde.3bt Hochleistungs-PoE-Standard, ist dieser Oberflächentransformator (SMD) für Gigabit-Ethernet-Anwendungen der nächsten Generation (Gbit) konzipiert.

Der WA8704-ALD ist in der Lage, einen massiven Signalweg von 150 Watt mit 4 Paaren mit 1,5 A an jedem Zentrumsklopf zu bewältigen und liefert eine beispiellose Leistungsbereitstellung, ohne die Signalintegrität zu beeinträchtigen.Es übersteigt deutlich die Rückgabeverlustanforderungen für Gigabit Ethernet, die eine unberührte Datenübertragung bei hoher Leistung gewährleistet.Dieser Transformator ist die endgültige Wahl für Ingenieure, die Hochleistungs-PoE-Schalter entwerfen., fortschrittliche PTZ-Kameras, 5G-Kleinstellen und PoE-intelligente Beleuchtungsnetze.

Wesentliche Merkmale

1. Stromversorgung der nächsten Generation (IEEE 802.3bt)

Der WA8704-ALD ist für die anspruchsvollsten PoE++-Anwendungen entwickelt und unterstützt eine 150W 4-Paar-Leistungsarchitektur.5 Gleichstrom pro Kabelseite mit außergewöhnlicher thermischer Effizienz (erzeugt nur einen Temperaturanstieg von 15 °C gegenüber einer Umgebungstemperatur von 25 °C).

2. Makellose Gigabit Signal Integrität

Dieser Transformator ist sorgfältig auf einem hochwertigen Ferritkern geschraubt, um die Anforderungen an den Standard-Gigabit-Ethernet-Rücklaufverlust zu übertreffen.Minimierung des Crosstalks und Maximierung der Ablehnung des Differenziellen zum Normalmodus.

3. Hochzuverlässige Isolierung und Bau

Die Sicherheit und Haltbarkeit sind in der B2B-Hardware von größter Bedeutung.Es verfügt über eine MSL 1 (Feuchtigkeitsempfindlichkeit), d. h. eine unbegrenzte Lebensdauer auf dem Boden (< 30°C / 85% RE) hat und vor dem Rücklauflöten kein Backen erfordert.

Technische Spezifikation

1. Elektrische und Leistungsparameter

2. Mechanische und Materialespezifikationen

3. Umwelt- und Lötungsbewertungen

WA8704-ALD-PoE-Transformator-Datenblatt

Zielanwendungen

Der WA8704-ALD ist eine wesentliche passive Komponente für Stromversorgungsgeräte (PSE) und Geräte mit Stromversorgung (PD), die IEEE 802.3bt-Konformität erfordern:

• Netzwerkinfrastruktur:Hochleistungs-PoE++-Schalter, Mittelspanne und Injektoren.
• Telekommunikation:Kleine 5G-Zellen und Wi-Fi 6/6E-Zugriffspunkte im Freien.
• Smart Building und Sicherheit:IP-Kameras mit Pan-Tilt-Zoom (PTZ), intelligente LED-Beleuchtungssysteme (PoE-Beleuchtung) und Zugangskontrollplatten.
• Industrie-IoT:Industriecomputer und Fernsensor-Hubs, für die ein Kabel zur Stromversorgung und Hochgeschwindigkeitsdaten erforderlich ist.

Häufig gestellte Fragen

F: Wie hoch ist die maximale Leistung des WA8704-ALD-Transformators?

A: Der WA8704-ALD ist so konzipiert, dass er einen 150 W-Signalpfad mit 4 Paaren mit bis zu 1,5 A Gleichstrom an jedem Zentrumsklopf verarbeitet, was ihn für IEEE 802.3bt PoE++-Anwendungen vollständig geeignet macht.

F: Unterstützt dieser Transformator Gigabit Ethernet-Geschwindigkeiten?

A: Ja, es ist speziell für Gigabit-Ethernet (Gbit) entwickelt und übersteigt die Standard-Rücklaufverlustanforderungen, um eine hervorragende Signalintegrität zu gewährleisten.

F: Wie lautet die Isolationsspannung (Hi-pot)?

A: Der Transformator verfügt über eine robuste Isolationsspannung von 1500 Vrms für eine Minute (Wicklung zu Wicklung).

F: Ist der WA8704-ALD während der PCB-Montage empfindlich auf Feuchtigkeit?

A: Nein, es hat eine Feuchtigkeitsempfindlichkeit (MSL) von 1, was bedeutet, dass es unter Standardbedingungen (< 30 °C / 85% RH) eine unbegrenzte Lebensdauer auf dem Boden hat und vor dem Rücklauflöten kein Vorbacken erfordert.

F: Welche Größen haben diese Komponente?

A: Die maximalen Abmessungen sind 16,50 mm (Länge) x 18,60 mm (Breite) x 10,16 mm (Höhe).
