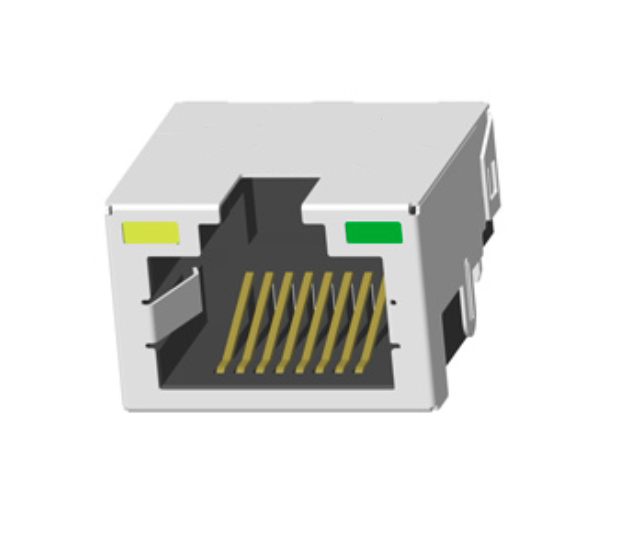

KRJ-CB4.2YGZNL abgeschirmter RJ45-Modulanschluss (Tab-Up, DIP mit LED)

Der KRJ-CB4.2YGZNL ist ein äußerst zuverlässiger, Single-Port (1x1) RJ45-Modular-Jack. Dieser Stecker wurde für Standard-LAN- (Local Area Network) und Datenkommunikationsschnittstellen entwickelt und verfügt über eine Tab-Up -Rastungsrichtung und einen traditionellen DIP (Through-Hole) -Montagestil.

Entscheidend ist, dass es sich hierbei um einen nicht-magnetischen RJ45-Stecker (ohne interne Transformatoren) handelt, was ihn zur perfekten Wahl für Hardware-Architekturen macht, bei denen die Ethernet-Magnetik bereits in den PHY-Chip integriert oder diskret auf der Leiterplatte platziert ist. Eingehüllt in eine robuste EMI-Metallabschirmung und ausgestattet mit integrierten gelben und grünen LEDs, bietet der KRJ-CB4.2YGZNL Leiterplatten-Designern eine kostengünstige, platzsparende und hochgradig anpassbare physische Schnittstelle für Netzwerkhardware.

Hauptmerkmale des KRJ-CB4.2YGZNL RJ45-Modular-Jacks

1. Hochgradig anpassbare Haltbarkeit (Vergoldung)

Im Gegensatz zu Standard-Steckverbindern von der Stange bietet der KRJ-CB4.2YGZNL hochflexible Beschichtungsoptionen für den Kontaktbereich. Käufer können eine Golddicke von Gold Flash (G/F) für kostensensitive Verbrauchergeräte bis hin zu 50µ" Gold für industrielle Umgebungen mit hoher Vibration und vielen Steckzyklen spezifizieren.

2. Hervorragende EMI-Abschirmung

Der Stecker ist vollständig in einer Metallabschirmung mit Erdungs-EMI-Tabs gekapselt. Dieses Faraday-Käfig-Design absorbiert und erdet elektromagnetische Störungen (EMI) effektiv, sorgt für eine saubere Signalintegrität und hilft Ihrem Endprodukt, strenge FCC/CE-EMV-Zertifizierungen zu bestehen.

3. Strenge Qualitätssicherung

DGKYD gewährleistet maximale Zuverlässigkeit, indem der KRJ-CB4.2YGZNL vor dem Versand einem 200%igen elektrischen Leistungstest (einschließlich strenger Unterbrechungs-/Kurzschlusstests) unterzogen wird. Er entspricht vollständig den mechanischen IEEE 802.3-Standards und ist vollständig RoHS- und REACH-konform.

4. Flexible thermische Bewertungen

Erhältlich in Standard-Varianten für kommerzielle Temperaturen (0°C ~ 85°C) und industriellen Weittemperaturbereichen (-40°C ~ 85°C), kann dieser RJ45-Jack in allem von Büro-Routern bis hin zu Outdoor-IoT-Gateways eingesetzt werden.

Technische Spezifikationen

1. Allgemeine und mechanische Parameter

2. Material- und elektrische Eigenschaften

3. Umwelt- und Lötrichtlinien

KRJ-CB4.2YGZNL RJ45 Datenblatt

Zielanwendungen

Da er keine interne Magnetik besitzt, ist der KRJ-CB4.2YGZNL äußerst vielseitig und wird typischerweise mit externen Isolationstransformatoren oder modernen PHYs mit integrierter Magnetik kombiniert. Ideale Anwendungen sind:

• Netzwerkgeräte: Consumer-Router, unmanaged Switches und Ethernet-Hubs.
• Industrielles IoT: Seriell-zu-Ethernet-Konverter, SPS-Schalttafeln und Smart Meter.
• Unterhaltungselektronik: Smart-TV-Motherboards, Set-Top-Boxen (STB) und PC-Motherboards.
• Sicherheitssysteme: NVR/DVR-Hubs und IP-Kamera-Basisstationen.

Richtlinien für das Engineering Design-in

Für Leiterplatten-Designer, die den KRJ-CB4.2YGZNL integrieren:

1. Magnetik-Anforderung: Stellen Sie sicher, dass Ihr Schaltplan diskrete Ethernet-Isolationstransformatoren (Magnetik) zwischen dem PHY-Chip und diesem Stecker enthält, da er keine internen Spulen hat.
2. Panel-Ausschnitt (Tab-Up): Gestalten Sie das Gehäuse des Geräts so, dass es einen Tab-Up-Verriegelungsmechanismus aufnehmen kann (der Kunststoffclip des Kabels zeigt nach oben).
3. EMI-Erdung: Führen Sie die EMI-Tabs der Abschirmung direkt zur Gehäuseerdung (Erde) über dicke, niederimpedante Kupferbahnen, um die Abschirmwirkung zu maximieren.
4. LED-Widerstände: Die integrierten gelben und grünen LEDs erfordern geeignete externe Strombegrenzungswiderstände auf der Leiterplatte, die auf die Ansteuerspannung Ihres Systems abgestimmt sind.

Häufig gestellte Fragen

F: Hat der KRJ-CB4.2YGZNL eine interne Magnetik?

A: Nein, dies ist ein nicht-magnetischer RJ45-Stecker. Sie müssen diskrete magnetische Transformatoren auf Ihrer Leiterplatte verwenden, um eine elektrische Isolierung zu erreichen.

F: Was bedeutet "DIP"-Montage für einen RJ45-Stecker?

A: DIP (Dual In-line Package) bezieht sich in diesem Zusammenhang auf Through-Hole Technology (THT). Die Pins des Steckers sind so konzipiert, dass sie in durch die Leiterplatte gebohrte Löcher eingeführt und auf der gegenüberliegenden Seite wellengelötet werden.

F: Ist dieser Stecker für industrielle Umgebungen geeignet?

A: Ja, er kann mit einem industriellen Betriebstemperaturbereich von -40°C bis +85°C und einer dickeren Goldbeschichtung (bis zu 50µ") für raue Umgebungen bestellt werden.

F: Welche Farben haben die integrierten LEDs?

A: Der Stecker verfügt über integrierte gelbe und grüne LEDs, die standardmäßig zur Anzeige des Netzwerkverbindungsstatus und der Datenaktivität dienen.

F: Kann dieser Stecker mit Reflow-Löten verarbeitet werden?

A: Die Standardversion ist für das Wellenlöten optimiert. Eine reflow-lötbare Hochtemperatur-Kunststoffversion ist jedoch als Option auf Anfrage erhältlich.
