Produkt-Details
Herkunftsort: Guangdong, Huizhou
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168
Modellnummer: LPJD0011DNL
Dokument: LPJD0011DNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/60K
Preis: $0.58
Verpackung Informationen: 50 Stück/Tablett, 1000 Stück/Karton
Lieferzeit: Schiffe innerhalb von 3 Tagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
MPN: |
LPJD0011DNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
ohne |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
MPN: |
LPJD0011DNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
ohne |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

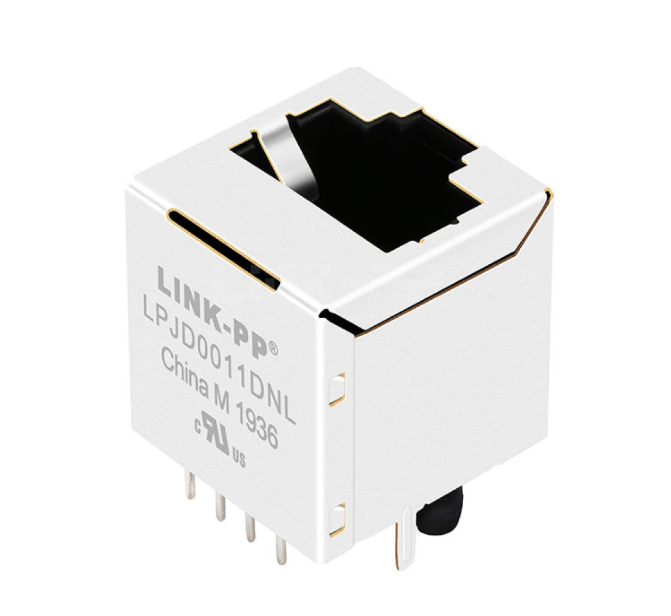

Der LINK-PP LPJD0011DNL ist ein sehr zuverlässigerVertikal (180° oberer Einstieg) RJ45 Magjackfür 10/100-Base-T Fast Ethernet-Anwendungen entwickelt. Durch die Integration der Isolationsmagnetik und der Common-Mode-Drosselungen direkt in ein vertikales Gehäuse,Dieser Stecker minimiert den PCB-Fußabdruck und optimiert die Kabelvermittlung in engen oder gestapelten Gehäuseentwürfen.
Der LPJD0011DNL arbeitet innerhalb eines Handelstemperaturbereichs von 0 °C bis 70 °C und ist vollständig mit den IEEE 802.3-Standards konform.Es verfügt über eine robuste Bob Smith Endschaltung Schaltung EMI zu unterdrücken und ist vollständig LED-frei, was es zu einer kostengünstigen, platzsparenden Lösung für SOHO-Modems, Switches und LAN-on-Motherboard (LOM) -Anwendungen macht.
| Merkmal | Spezifikation |
| Hersteller / Marke | LINK-PP |
| Nummer des Teils (MPN) | LPJD0011DNL |
| Art der Ware | Vertikaler RJ45-Anschluss mit Magneten (Magjack) |
| Netzwerkgeschwindigkeit | 10/100 Base-T (Schnell-Ethernet) |
| Montagewinkel / Stil | 180° senkrecht (Oberste Eingang) / Durch Loch (THT) |
| Anschlüsse und Kontakte | 1x1 Hafen / 8P8C |
| LED-Option | ohne LED |
| Abmessungen (W x L x H) | 160,00 mm x 16,70 mm x 16,90 mm |
| Betriebstemperatur | 0°C bis +70°C |
| Parameter | Wert |
| Drehverhältnis (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| Induktion (OCL) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsspiegel. |
| HiPot (Isolierungsspannung) | 1500 Vrs |
| Einsetzungsverlust | -1,0 dB Max (0,3 ~ 100 MHz) |
| Rückkehrverlust (Min) | -18dB (1~30MHz) -16dB (40MHz) -12dB (50MHz) -10dB (60MHz) -Wir haben eine Menge zu tun. |
| Überspannung und CMR (Min) | -30dB @ 100MHz (Crosstalk) -20dB @ 100MHz (CMR) |
Im Gegensatz zu Standard-Rechtwinkelanschlüssen ermöglicht die 180-Grad-Vertikalrichtung, dass Netzwerkkabel von oben angeschlossen werden.und dichte Multi-Board-Konfigurationen.
Das interne Schema verfügt über integrierte Isolationstransformatoren neben einem eingebauten Bob Smith Endkreis.Unbenutzte Pins und Zentralklemmen sind mit 75Ω-Widerständen verbunden und teilen einen 1000pF / 2KV-Hochspannungskondensator, der mit dem Schild verbunden istDies reduziert die elektromagnetische Interferenz (EMI) erheblich und verhindert die Reflexion des Signals.
Die LPJD0011DNL ist für Standard-Innen- und kommerzielle Netzwerk-Hardware entwickelt, einschließlich:
Soho-Ausrüstung:ADSL/VDSL-Modems, Heimrouter.
Vernetzung:Schnelle Ethernet-Hubs und Switches.
Computing:LAN-on-Motherboard (LOM) und eingebettete PC-Boards.
A: Es verfügt über eine 180-Grad-vertikale (Obersteingang) Montageorientierung, was bedeutet, dass das Ethernet-Kabel senkrecht auf die Leiterplatte eingesetzt wird.
A: Nein, der LPJD0011DNL ist für die Standard-LAN-Ethernet-Datenübertragung (Non-PoE) ausgelegt.
A: Es unterstützt einen kommerziellen Betriebstemperaturbereich von 0°C bis 70°C.
A: Nein, dieses spezifische Modell (LPJD0011DNL) ist ohne LED-Anzeiger entwickelt worden, um Kosten zu sparen und die PCB-Verleitung zu vereinfachen.
A: Bei THT-Wellenlöten beträgt die empfohlene Höchstspitztemperatur 265°C für eine Dauer von höchstens 5 Sekunden.
