Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: LPJG0801ABNL
Dokument: LPJG0801ABNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 Stück
Preis: $0.09-$0.85
Verpackung Informationen: T & r
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LPJG0801ABNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
Teilenummer: |
LPJG0801ABNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

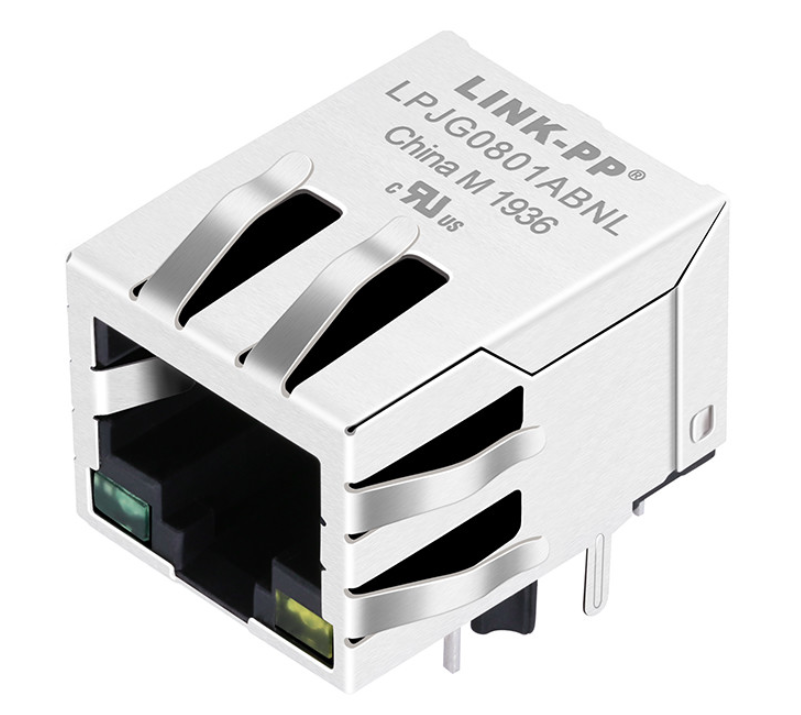

LPJG0801ABNL, Gigabit RJ45 Magnet Jack, 1000Base-T RJ45 Steckverbinder, LINK-PP RJ45, Ethernet Magjack, 1x1 Port RJ45 Durchlöcher, abgeschirmte RJ45 EMI-Tabs.
Der LPJG0801ABNL ist ein erstklassiger, leistungsstarker 1x1-Port-RJ45-Weibchenanschluss mit integrierter Magnetik, der speziell für Gigabit-Ethernet (10/100/1000 Base-T) -Anwendungen entwickelt wurde.Konzipiert für robuste Netzwerkhardware, kombiniert dieser 90-Grad-Rechteck-Magjack einen überlegenen EMI-Schutz mit platzsparender Integration.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)Die LPJG0801ABNL entspricht vollständig den IEEE 802.3-Standards, den RoHS-Richtlinien und ist UL-zertifiziert.Hochgeschwindigkeitsdatenübertragung für Unternehmens- und Verbrauchernetzausrüstung.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | LPJG0801ABNL |
| Hersteller | LINK-PP |
| Art der Ware | Ein integrierter RJ45-Magnet Jack |
| Portkonfiguration | 1 × 1 |
| Typ des Steckers | RJ45 Weibliche (10P8C) |
| Ethernet-Geschwindigkeit | 10/100/1000BASE-T |
| Typ der Montage | Durchs Loch |
| Orientierung | Rechtswinkel (90° seitlicher Einstieg) |
| Anschlussposition | Auf den Boden. |
| Schild | - Ja, das ist es. |
| EMI-Federfinger | - Ja, das ist es. |
| LED-Konfiguration | Links grün / rechts gelb |
| PoE-Unterstützung | Nicht-PoE |
| Anzahl der Kerne | 8 |
| Breite | 150,94 mm |
| Größe | 13.30 mm (ohne Lötnadeln und Befestigungsstangen) |
| Tiefe (Länge) | 21.25 mm |
| Normen | Ich habe eine IEEE 802.3 |
| Zertifizierung | UL (E484635), RoHS |
| Parameter | Spezifikation |
|---|---|
| Ethernet-Standard | 1000BASE-T |
| Drehverhältnis | 1CT:1CT ± 5% |
| Einheitliche Antriebe | ≥ 350 μH @100 kHz, 0,1 V, 8 mA Gleichspannungsverzögerung |
| Isolationsspannung | 1500 Vrms (PHY bis Linie) |
| Einsetzungsverlust | ≤1,2 dB (1100 MHz) |
| Rückkehrverlust |
≥ 16 dB (130 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| Überspannung | ≥ 30 dB (1100 MHz) |
| Ablehnung des gemeinsamen Modus (CMR) | ≥ 30 dB (1100 MHz) |
| Bob Smith: Beendigung | Integrierte 4 × 75 Ω Widerstände + 1000 pF / 2 kV Kondensator |
| Betriebstemperatur | 0°C bis +70°C |
| Merkmal | Spezifikation |
|---|---|
| Wohnungen | PBT + 30% Glasfaser, UL94V-0 |
| Kontaktmaterial | Phosphor Bronze (C5210R-EH), 0,35 mm |
| Kontaktplattierung | Selektive Goldbeschichtung, ≥ 6 μin |
| Schweißspangen | Messing (C2680R-H), 0,35 mm |
| Schild | SUS304 Edelstahl, 0,20 mm |
| EMI-Schutz | Integrierte EMI-Federfinger |
| Empfohlene Lötung | Wellenlöten, maximal 250°C / 5 s. |
Dieser Gigabit Magjack ist für eine zuverlässige Datenkommunikation konzipiert und ist die perfekte Komponente für:
LINK-PP hat sich seit mehr als25 Jahre, die weltweit Hersteller von Netzwerken, industrieller Automatisierung, Telekommunikation, Automobil und medizinischer Ausrüstung bedienen.
Zu unseren Vorteilen gehören:
Unser Produktportfolio umfasst:
Die LPJG0801ABNL ist einmit einem einzigen Gigabit-RJ45-Anschluss mit integrierter Ethernet-Magnetik, unterstützen10/100/1000BASE-TEthernet-Anwendungen.
Ja, es integriert Ethernet-Isolationstransformatoren, Common-Mode-Drosseln, Bob-Smith-Terminationsschaltkreise, Impedanz-Matching-Komponenten und einen Hochspannungskondensator im Steckverbinder.
Nr. Die LPJG0801ABNL ist fürNicht-PoE Gigabit EthernetWenn PoE-Unterstützung erforderlich ist, bietet LINK-PP dedizierte PoE- und PoE+ MagJack-Lösungen.
Die integrierten Magneten bietenIsolierung von 1500 Vrmszwischen der PHY-Seite und der Kabelseite, die die Anforderungen an die Isolierung von IEEE Ethernet erfüllen.
Der Stecker umfasst:
Diese können je nach Ethernet PHY für Link-, Aktivitäts- oder Geschwindigkeitsanzeigen konfiguriert werden.
Die integrierten EMI-Federfinger verbessern die Erdung des Chassis, reduzieren elektromagnetische Störungen (EMI) und helfen Netzwerkgeräten, die EMV-Konformitätsanforderungen zu erfüllen.
Ja. LINK-PP unterstützt die Anpassung für:
