Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,REACH,ISO
Modellnummer: LPJ17206AGNL
Dokument: LPJ17206AGNL REVA6.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Teilenummer: |
LPJ17206AGNL |
Anzahl der Ports: |
2x1 |
Verriegeln: |
Auf und ab |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LPJ17206AGNL |
Anzahl der Ports: |
2x1 |
Verriegeln: |
Auf und ab |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

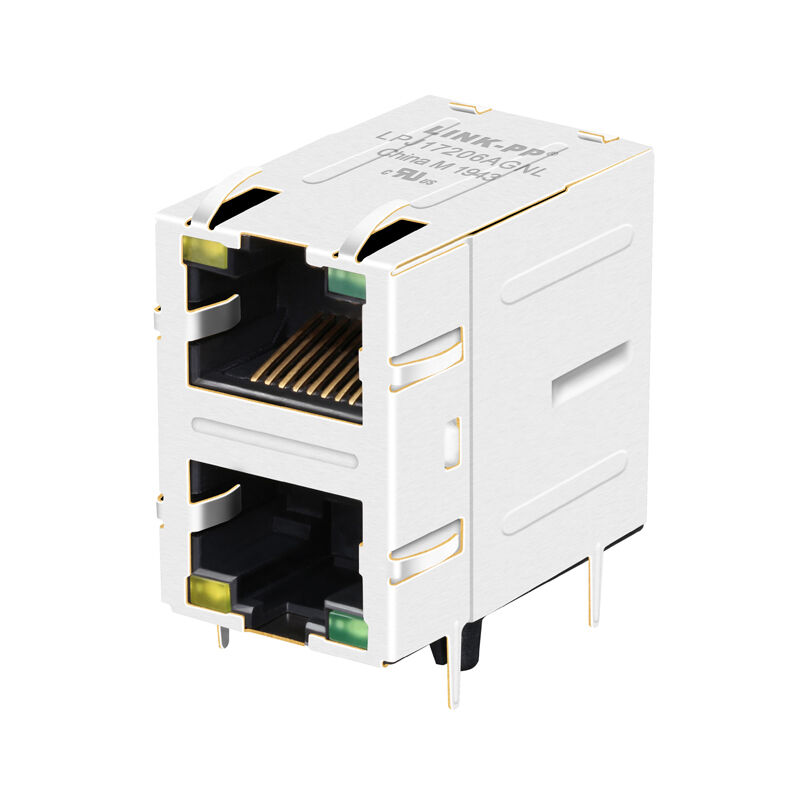

LINK-PP LPJ17206AGNL gestapelter RJ45-Stecker mit 2x1 Ports. Verfügt über integrierte 10/100 Base-T-Magnete, EMI-Federfinger, LED-Anzeigen und eine industrielle Betriebstemperatur (-40 °C bis +85 °C) für zuverlässige Netzwerke.
Der LINK-PP LPJ17206AGNL ist ein leistungsstarker 2x1 (gestapelter) RJ45-Magjack-Stecker, der für zuverlässige 10/100 Base-T-Ethernet-Anwendungen entwickelt wurde. Dieser Dual-Port-Durchgangssteckverbinder wurde entwickelt, um den Platz auf der Leiterplatte zu maximieren. Er verfügt über integrierte Magnetelemente, eingebaute EMI-Federfinger für hervorragende Rauschunterdrückung und gut sichtbare gelb/grüne LED-Anzeigen. Der LPJ17206AGNL ist für industrielle Betriebstemperaturen von -40 °C bis +85 °C ausgelegt und bietet eine robuste, platzsparende Netzwerkschnittstelle, die sich ideal für SOHO-Modems, Switches, Hubs und LAN-on-Motherboard (LOM)-Designs eignet.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | LPJ17206AGNL |
| Produkttyp | 2×1 RJ45-Stecker mit integrierter Magnetik |
| Anschlussschnittstelle | 8P8C RJ45 |
| Ethernet-Standard | 10/100Base-T |
| Portkonfiguration | 2×1 gestapelte Ports |
| Montageart | Durchgangsloch |
| Leiterplattenmontage | Seiteneingang |
| Orientierung | Rechter Winkel (90°) |
| Verriegelungsausrichtung | Sowohl nach oben als auch nach unten |
| PoE-Unterstützung | Nicht-PoE |
| EMI-Abschirmung | Mit EMI-Federfingern |
| LED-Konfiguration | Links Gelb / Rechts Grün |
| Betriebstemperatur | -40°C bis +85°C |
| Paketlänge | 28,50 mm |
| Paketbreite | 17,20 mm |
| Pakethöhe | 25,55 mm |
| Parameter | Spezifikation |
|---|---|
| Testbedingung | Bei 25°C |
| Windungsverhältnis | 1CT:1CT (±5%) |
| Leerlaufinduktivität (OCL) | 350 μH Min. bei 100 kHz, 0,1 V, 8 mA DC-Vorspannung |
| Einfügedämpfung (1–100 MHz) | -1,2 dB max |
| Rückflussdämpfung (1–30 MHz) | -16dB Min |
| Rückflussdämpfung (30–60 MHz) | -12dB Min |
| Rückflussdämpfung (60–80 MHz) | -10dB Min |
| Rückflussdämpfung (80–100 MHz) | -8dB Min |
| Übersprechen (1–100 MHz) | -30dB Min |
| Gleichtaktunterdrückung (CMRR, 1–100 MHz) | -30dB Min |
| Isolationsspannung | 1500 Vrms (PHY-Seite zur Leitungsseite) |
| Betriebstemperatur | -40°C bis +85°C |
LINK-PP ist ein professioneller Hersteller, der sich auf Ethernet-Konnektivitätsprodukte spezialisiert hat, darunter RJ45-MagJack-Anschlüsse, LAN-Transformatoren und Hochgeschwindigkeits-Netzwerkkomponenten.
Der LPJ17206AGNL bietet:
Ob Sie industrielle Netzwerkgeräte, eingebettete Systeme, Router oder Ethernet-Switches entwickeln, dieLPJ17206AGNL 2×1 RJ45-Stecker mit 10/100Base-T integrierter Magnetikbietet eine zuverlässige, kompakte und kostengünstige Netzwerkschnittstellenlösung für professionelle Ethernet-Anwendungen.
