Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LPJK7403B98NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10/100/25K
Preis: $0.5-$1.1
Verpackung Informationen: T & r
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LPJK7403B98NL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LPJK7403B98NL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

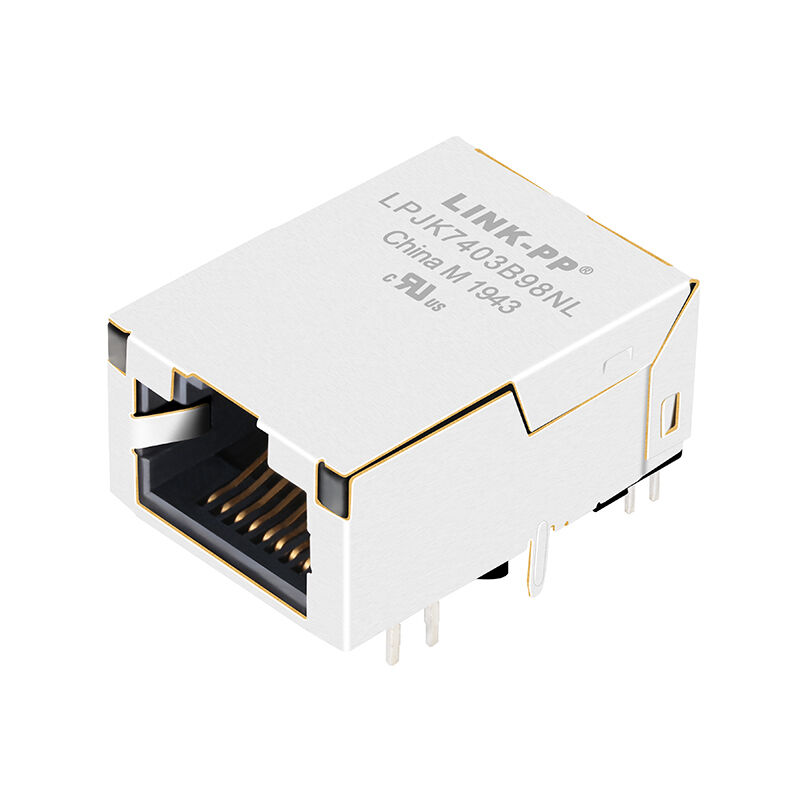

LINK-PP LPJK7403B98NL Low-Profile-RJ45-MagJack mit integrierten Magneten. Unterstützt 10/100/1000Base-T-Ethernet, 1500-Vrms-Isolierung, 11,30-mm-Profil, zwei LEDs und IEEE 802.3-Konformität.
Der LINK-PP LPJK7403B98NL ist ein äußerst zuverlässiger, flacher 10/100/1000 Base-T Gigabit RJ45 Magjack, der für platzbeschränkte Leiterplatten (PCBs) entwickelt wurde. Mit einer Höhe über der Leiterplatte von nur 11,30 mm verfügt dieser 8P8C-Steckverbinder über eine Tab-up-Ausrichtung und fortschrittliche integrierte Magnetelemente für hervorragende EMI-Unterdrückung und Signalintegrität. Ausgestattet mit anpassbaren LED-Anzeigen (Orange/Grün und Gelb) und für den einwandfreien Betrieb in extremen Industrieumgebungen (-40 bis +85 Grad Celsius) ist der LPJK7403B98NL die ideale Netzwerkschnittstelle für moderne Telekommunikations-, Industrieautomatisierungs- und Unternehmensnetzwerkgeräte.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | LPJK7403B98NL |
| Produkttyp | Low-Profile-RJ45-MagJack |
| Anschlussschnittstelle | 8P8C (RJ45) |
| Ethernet-Standard | 10/100/1000Base-T |
| Portkonfiguration | 1×1 |
| Montageart | Durchgangsloch |
| Orientierung | Rechter Winkel (90°) |
| Verriegelungsposition | Tab hoch |
| Höhe über der Leiterplatte | 11,30 mm |
| Gesamthöhe | 11,60 mm |
| Breite | 17,80 mm |
| Länge | 24,20 mm |
Der LPJK7403B98NL ist darauf ausgelegt, eine stabile Gigabit-Ethernet-Übertragung zu liefern und gleichzeitig die elektrischen IEEE-Spezifikationen zu erfüllen.
| Parameter | Spezifikation |
|---|---|
| Windungsverhältnis | 1CT:1CT (±2%) |
| OCL | 350 μH Min. bei 100 kHz, 100 mVrms, 8 mA DC-Vorspannung |
| Isolationsspannung | 1500 Vrms |
| CMRR | Mindestens 30 dB (0,5–100 MHz) |
| Betriebstemperatur | -40°C bis +85°C |
| Frequenz | Maximal |
|---|---|
| 0,5–100 MHz | -0,8 dB |
| 100–125 MHz | -1,2 dB |
| Frequenz | Minimum |
|---|---|
| 0,5–40 MHz | -18 dB |
| 50–100 MHz | -[12-20LOG(f/80MHz)] dB |
| Frequenz | Minimum |
|---|---|
| 0,5–40 MHz | -35 dB |
| 40–100 MHz | -[33-20LOG(f/50MHz)] dB |
Diese optimierten elektrischen Eigenschaften gewährleisten eine zuverlässige Datenübertragung, reduzierte Signalreflexionen und eine hervorragende EMI-Leistung für Hochgeschwindigkeits-Ethernet-Netzwerke.
Entwickelt für langfristige Haltbarkeit in industriellen und kommerziellen Netzwerkgeräten.
| Parameter | Spezifikation |
|---|---|
| Standards | IEEE 802.3 |
| Gehäusematerial | Thermoplastisches PBT, UL94V-0 |
| Kontaktmaterial | Kupferlegierung |
| Schildmaterial | SUS304-1/2H, 0,2 mm Dicke |
| Schild-Finish | Vernickelung |
| Kontaktbeschichtung | Gold, mindestens 6μin |
| Wellenlöttemperatur | 250°C für 5 Sekunden |
Die hochwertigen Materialien gewährleisten eine hervorragende Lötbarkeit, Korrosionsbeständigkeit und mechanische Haltbarkeit über den gesamten Produktlebenszyklus.
Die direkte Integration von Ethernet-Magneten in den RJ45-Stecker bietet mehrere technische Vorteile:
Diese Vorteile machen den LPJK7403B98NL zu einer ausgezeichneten Wahl für kompakte, leistungsstarke Ethernet-Hardware.
Der LPJK7403B98NL entspricht internationalen Qualitäts- und Umweltstandards.
| Zertifizierung | Status |
|---|---|
| IEEE 802.3 | Konform |
| UL-Zertifizierung | Aktenzeichen: E484635 |
| RoHS | Konform (2011/65/EU) |
| Brennbarkeitsbewertung | UL94V-0 |
