Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168
Modellnummer: LPJK7403B97NL
Dokument: LPJK7403B97NL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Stück
Preis: $0.7-$1.05
Verpackung Informationen: T & r
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, NET30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 5kk/Monat
P/N: |
LPJK7403B97NL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
P/N: |
LPJK7403B97NL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

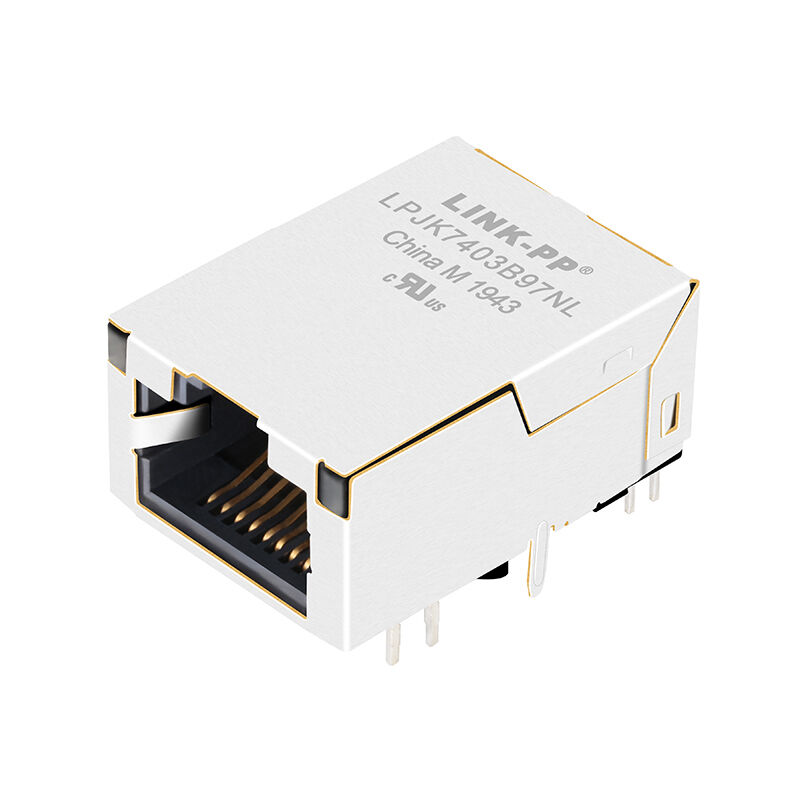

Der LINK-PP LPJK7403B97NL ist ein hochwertiger, Single-Port (1x1) Gigabit RJ45 Magjack-Anschluss, der für 1000Base-TX-Netzwerk-Anwendungen entwickelt wurde.Durchlöcherverbindung sorgt für eine überlegene Signalintegrität und EMI-Unterdrückung für Hochgeschwindigkeits-Ethernet-UmgebungenDie LPJK7403B97NL ist für industrielle Betriebstemperaturen von -40 bis +85 °C ausgelegt und mit anpassbaren LED-Anzeigen ausgestattet.Telekommunikation, und industrielle Automatisierungskonzepte.
DieLPJK7403B97NList ein leistungsstarker1 × 1 Gigabit Ethernet RJ45 MagJackfür1000Base-TX-Netzwerkanwendungen. mit integrierter Magnetisierung, 1500 Vrms Isolierung, zweifarbigen LED-Anzeigen und industriellen Betriebstemperaturen von-40°C bis +85°C, bietet dieser Steckverbinder eine zuverlässige und platzsparende Lösung für moderne Ethernet-Geräte.
Hergestellt vonLINK-PP, entspricht der LPJK7403B97NLIEEE 802.3-Anforderungen, so dass es für Netzwerkgeräte geeignet ist, die eine robuste EMI-Leistung, Signalintegrität und langfristige Zuverlässigkeit erfordern.
-Gigabitgeschwindigkeit:Optimiert für 1000Base-TX Ethernet-Anwendungen.
-Integrierte Magnetik:350 uH minimale OCL mit 8mA Bias sorgt für eine robuste Datenübertragung.
-Ausdauer bei extremen Temperaturen:Zuverlässiger Betrieb in rauen Umgebungen (-40 bis +85 °C).
-Hochwertige Abschirmung:SUS 304-1/2H Abschirmung mit Nickelbeschichtung für einen hervorragenden EMI-Schutz.
-Globale Einhaltung:IEEE 802.3-konform, UL-zertifiziert (E484635) und RoHS-konform.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | LPJK7403B97NL |
| Hersteller | LINK-PP INT'L TECHNOLOGY CO., LIMITED ist ein Unternehmen mit Sitz in Deutschland. |
| Typ des Steckers | RJ45 MagJack (12P8C, Ethernet) |
| Geschwindigkeit | 1000Base-TX (Gigabit-Ethernet) |
| Anzahl der Häfen | 1 × 1 Hafen |
| Typ der Montage | Durchs Loch |
| Orientierung | 90° Rechtswinkel (seitige Einfahrt) |
| Ausrichtung der Schnalle | Schnapp dich an. |
| PoE-Funktion | Nicht-PoE |
| EMI-Schild-Tabs | Ohne |
| Linke LED | Gelb / Grün (Pins 15, 16, 17) |
| LED auf der rechten Seite | Grün (Pins 13, 14) |
| Packungslänge | 0.953 Zoll / 24,20 mm |
| Packungsbreite | 0.701 Zoll / 17,80 mm |
| Packungshöhe | 0.445 Zoll / 11,30 mm |
| Parameter | Spezifikation |
|---|---|
| Prüfungszustand | 25°C |
| Drehverhältnis (± 2%) | 1CT:1CT |
| OCL (Open Circuit Induktivität) | 350 μH Min @ 100 kHz, 100mVrms, 8mA Gleichstromverzerrung (0°C bis 70°C) |
| Einsetzungsverlust (0,5 ‰ 100 MHz) | -0,8 dB max. |
| Einfügungsverlust (100 ̊125 MHz) | -1,2 dB max. |
| Rückkehrverlust (0,5 ∼ 40 MHz) | -18 dB Min. |
| Rückkehrverlust (50 ‰ 100 MHz) | - [12-20LOG ((f/80MHz) ] dB Min |
| Überspannung (0,5-40MHz) | -35 dB Min. |
| Überspannung (40 ̊100 MHz) | - [33-20LOG ((f/50MHz) ] dB Min |
| Verzögerungsrate für den gemeinsamen Modus (CMRR) | -30 dB Min (0,5 ‰ 100 MHz) |
| Isolationsspannung | 1500Vrms (PHY von Seiten zu Seiten) |
| Betriebstemperatur | -40°C bis +85°C |
| Parameter | Spezifikation |
|---|---|
| Normenkonformität | Erfüllt die IEEE 802.3-Spezifikation |
| Wohnmaterial | Thermoplastische PBT, UL94V-0 |
| Kontaktmaterial | Hochwertige Kupferlegierung |
| Schildmaterial | SUS 304-1/2H, Dicke: 0,2 mm |
| Schildplattierung | Nickel |
| Kontaktplattierung | Gold, 6 μm Minimum im Berührungsbereich |
| Wellenlötertemperatur | 250°C für 5 Sekunden |
Konzipiert zur Unterstützung einer Vielzahl von Hochgeschwindigkeitsnetzanwendungen, einschließlich:
Die LPJK7403B97NL ist einintegrierter RJ45-MagJack-AnschlussDas kombiniert eine Standard-RJ45-Schnittstelle mit eingebauten LAN-Transformatorkomponenten.Die PCB-Raumanforderungen werden reduziert und gleichzeitig eine ausgezeichnete Signalleistung und elektrische Isolierung erhalten.
Im Vergleich zu diskreten Ethernet-Transformatorlösungen ist eine integrierte1000Base-TX RJ45-Anschluss mit Magnetenvereinfacht die Plattenkonstruktion, verkürzt die Entwicklungszyklen und verbessert die allgemeine Systemzuverlässigkeit.
