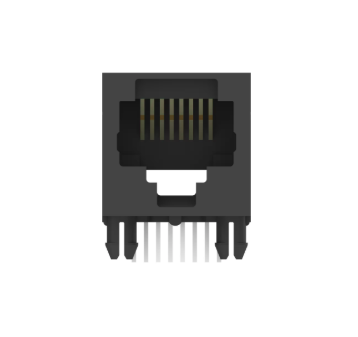

Entdecken Sie den 5520426-4 RJ45-Anschluss, eine Cat3 8P8C-Rechteck-Durchbohrung mit vergoldeten Phosphor-Bronzkontakten, UL94V-0 Gehäuse,und Betriebstemperatur von -40 °C bis +85 °C für eine zuverlässige Signalübertragung.
Der 5520426-4 Cat 3 RJ45 Jack ist ein hochwertiger, ein-Port-modularer Jack, der für die zuverlässige Integration von Leiterplatten (PCB) entwickelt wurde.Diese 8-Position, 8-Kontakt (8P8C) -Anschluss bietet Leistung der Kategorie 3 (Kategorie 3), unterstützt Datenraten von bis zu 0,01 Gb/s (10 Mbps).Die 5520426-4 sorgt für eine außergewöhnliche Haltbarkeit., Signalintegrität und Zuverlässigkeit der Verbindung für Telekommunikation, Netzwerke und industrielle Anwendungen.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | 5520426-4 |
| Produktart des Steckers | RJ45 Modular Jack |
| Schnittstellentyp | RJ45 |
| Portkonfiguration | Einziger Hafen (1 × 1) |
| Anzahl der Positionen | 8 |
| Anzahl der geladenen Positionen | 8 |
| PCB-Mount-Orientierung | Richtiger Winkel |
| Profil des Steckers | Standards |
| Ausrichtung der Schnalle | Standard Schnalle nach unten |
| Leistungskategorie | Kategorie 3 |
| Datenrate | 00,01 Gb/s (10 Mbps) |
| Kontaktstrom (maximal) | 0.2 A / 1.5 A |
| Schild | - Nein. |
| Anwendungen der Schaltung | Signal |
| Kontaktbasismaterial | Phosphor Bronze |
| Kontakt-Paarungsflächenplattierung | Gold (Au), 1,27 μm (50 μin) |
| Kontaktunterbeschichtung | Nickel |
| Plattierung der PCB-Endfläche | Zinn |
| Endmethode für PCB | Durch Loch Solder |
| Endungsposten und Schwanzlänge | 3.8 mm (0,15 Zoll) |
| Wohnmaterial | Glasgefüllte PBT |
| Farbe des Gehäuses | Schwarz |
| Zentrum (Pitch) | 10,02 mm (0,04 Zoll) |
| Ort der Paarung | Seiteneingang |
| Typ der Verbindungseinrichtung | Aufstellplatte / Aufstellplatte |
| Funktion für die Montage der Platte | Ohne |
| Indikatortyp | Keine Anzeige |
| Verbindungshöhe | 16.2 mm (0,638 Zoll) |
| Empfohlene PCB-Dicke | 1.57 mm (0,062 Zoll) |
| Betriebstemperaturbereich | -40°C bis +85°C (-40°F bis +185°F) |
| UL-Flammbarkeitsbewertung | UL 94V-0 |
| Verpackungsmenge | 152 Stück |
| Verpackungsmethode | Schachtel und Tablett / Paket |
Der Steckverbinder ist für00,01 Gb/s (10 Mbps)Bewerbungen und TreffenKategorie 3 (Kategorie 3)Leistungsanforderungen, so dass es für 10BASE-T-Ethernet- und Sprachkommunikationssysteme geeignet ist.
Nein, die 5520426-4 ist einmit einer Breite von mehr als 20 mm,und enthält weder EMI-Schutz noch integrierte Erdungsfunktionen.
Nein, der Steckverbinder wird ohne integrierte Zustands-LEDs oder Anzeigeleuchten geliefert.
Die Paarungskontakte nutzen1.27 μm (50 μin) Goldplattierung über Nickelunterplattierung, die eine ausgezeichnete Haltbarkeit und Korrosionsbeständigkeit bieten.
Die empfohlene PCB-Dicke beträgt1.57 mm (0,062 Zoll), die der Standardkonstruktion der FR-4-Platten entspricht.
