Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LPJK9093AONL
Dokument: LPJK9093AONL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.5-$2.1
Verpackung Informationen: Tablett
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 500.000/Monat
Teilenummer: |
LPJK9093AONL |
Produkttyp: |
10GBASE-T RJ45-Anschluss |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
10GBASE-T |
PoE: |
PoE++ |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
Teilenummer: |
LPJK9093AONL |
Produkttyp: |
10GBASE-T RJ45-Anschluss |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
10GBASE-T |
PoE: |
PoE++ |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

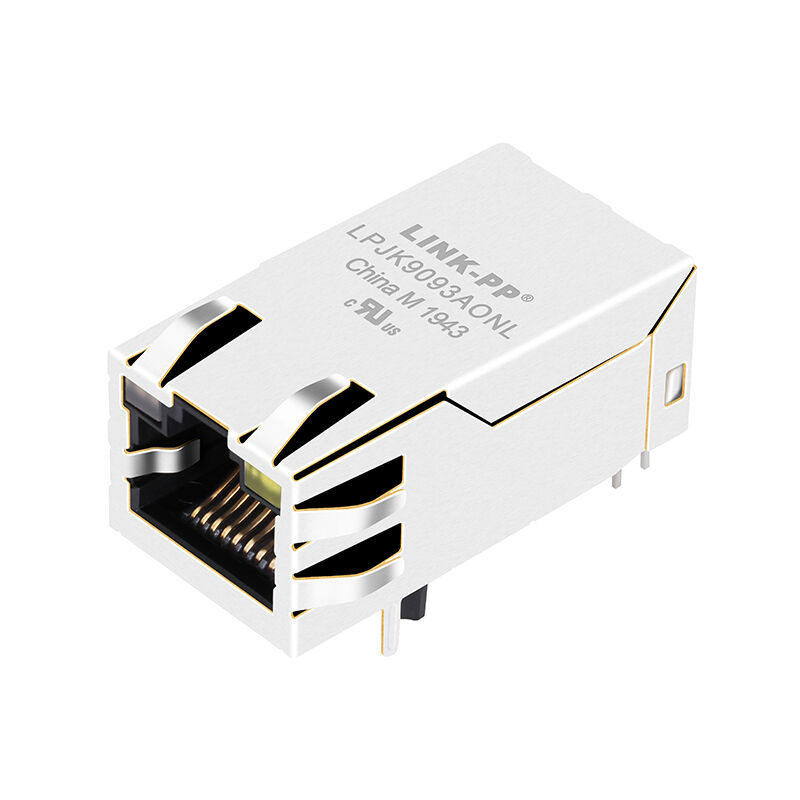

LPJK9093AONL ist ein 10G Base-T PoE++ RJ45-Anschluss mit integrierter Magnetik, 1x1-Anschluss, Seiteneingang durch Loch, 802.3bt Unterstützung, 180μH OCL,und Orange & Green/Yellow LED-Anzeiger für Ethernet-Anwendungen mit hoher Leistung.
| Kategorie | Spezifikation | Einzelheiten |
|---|---|---|
| Allgemeine und mechanische Konfiguration | Hersteller | LINK-PP INT'L TECHNOLOGY CO., LIMITED ist ein Unternehmen mit Sitz in Deutschland. |
| Teilnummer | LPJK9093AONL | |
| Typ des Steckers | RJ45 Jack mit integriertem Magnet | |
| Anzahl der Häfen | 1 × 1 (einfacher Hafen) | |
| Kerne pro Hafen | 8 | |
| Anzahl der Positionen / Kontakte | 10P8C | |
| Ethernet-Geschwindigkeit | 10G Basis-T | |
| Typ der Montage | Durch Loch (THT) | |
| PCB-Einstellwinkel | Seitliche Einfahrt (90° Rechtswinkel) | |
| Ausrichtung der Schnalle | Tab UP | |
| Schild EMI-Tabs | Eingeschlossen (mit Tabs) | |
| Abmessungen (L × W × H) | 32.50 mm × 16.60 mm × 13.50 mm (1.280" × 0.654" × 0.531") | |
| Elektrische und magnetische Eigenschaften (@25°C) | Anwendungsprotokoll | Ethernet (PoE++) |
| Drehverhältnis (RX/TX) | 1CT: 1CT (± 2%) | |
| Induktion (OCL) | 180 μH MIN @ 100 kHz, 0,1 Vrms | |
| PoE-Rating | 1.0A MAX @ 57VDC kontinuierlich (IEEE 802.3bt konform) | |
| Hypot-Isolierungsprüfung | 1500 Vrs | |
| Einsetzungsverlust | -3,0 dB MAX @ 100 kHz; -1,0 dB MAX @ 1~100 MHz; -3,0 dB MAX @ 100 ~ 500 MHz |
|
| Rückkehrverlust | -22 dB MIN @ 1~100 MHz; -22 + 18,27 × LOG ((f/100) dB @ 100 ~ 500 MHz |
|
| Überspannung | -28 dB MIN @ 1~100 MHz; -19 dB MIN @ 100 ~ 500 MHz |
|
| CDMR | -30 dB MIN @ 1 ~ 250 MHz; -22 dB MIN @ 250 ~ 500 MHz |
|
| Materialien und Beschichtung | Wohnmaterial | Thermoplast, UL 94V-0 bewertet |
| Kontakt-/Schild-Basismaterial | Kupferlegierung | |
| Schildplattierung | Nickel | |
| Kontakt-Paarungsflächenplattierung | Gold 6 μ" MIN (optional 15 μ" / 30 μ") | |
| LED-Spezifikationen | Linke LED (zweifarbig) | Orange / Grün |
| Grüne LED | Pin 20 (+), Pin 19 (-), Wellenlänge 565 nm | |
| Orange-LED | Pin 20 (-), Pin 19 (+), Wellenlänge 610 nm | |
| LED auf der rechten Seite | Gelb | |
| Gelbe LED | Pin 18 (+), Pin 17 (-), Wellenlänge 585 nm | |
| Vorwärtsspannung (VF) | 1.8V ~ 2.6V @ 20mA | |
| Umgekehrter Leckstrom (IR) | 10 μA MAX @ VR = 5V | |
| Umwelt- und Lötrichtlinien | Betriebstemperaturbereich | 0°C bis +70°C |
| Wellenlösttemperatur | 265°C maximal für 5 Sekunden | |
| RoHS-Konformität | Einheitlich mit RoHS (2011/65/EG) | |
| IEEE-Standardkonformität | IEEE 802.3bt (PoE++) | |
| UL-Anerkennung | UL-Datei Nr. E484635 |
Der LINK-PP LPJK9093AONL ist ein hochwertiger, aktiver 10G Base-T RJ45-Anschluss, der für die extremen Anforderungen moderner Hochgeschwindigkeits- und Hochleistungsnetzwerke entwickelt wurde.mit integrierter Magnetisierung und robuster PoE++ (IEEE 802).3bt) -Fähigkeiten, liefert dieser 1x1-Port-Through-Hole-Jack sicher bis zu 1,0A Dauerstrom bei 57VDC.
Der LPJK9093AONL ist mit einer seitlichen Eintrittskonfiguration (90° rechten Winkel), "Latch Up"-Orientierung und integrierten EMI-Schild-Tabs die ultimative Lösung für LAN-on-Motherboard (LOM), SOHO-Modems,Unternehmensswitches und Telekommunikationsgeräte der nächsten Generation, die eine einwandfreie 10-Gigabit-Ethernet-Leistung erfordern.
Die LPJK9093AONL PoE++ RJ45 SteckverbinderSeiteneingangs-RechteckstrukturDas System unterstützt kompakte Plattenlayouts und eine effiziente Integration der Frontplatte.VerriegelungDie Anpassung an die neuen Technologien erleichtert die Einbindung und Aufrechterhaltung in Netzwerkprodukte, während dieEMI-Schild-TabsVerbesserung der Immunität in lauten elektrischen Umgebungen.
Der LPJK9093AONL PoE++ RJ45-Anschluss wird üblicherweise in:
LPJK9093AONL ist ein 10G Base-T RJ45-Anschluss mit integrierter Magnetik, der für PoE++ Ethernet-Anwendungen wie Switches, Router, Access Points und SOHO-Netzwerkgeräte entwickelt wurde.
Ja, es unterstützt IEEE 802.3bt PoE++ mit bis zu 1,0A maximalem Dauerstrom bei 57VDC.
Ja, es ist für 10G Base-T Hochgeschwindigkeits-Ethernet-Übertragung konzipiert.
Es verwendet ein durchlöchendes, seitliches, rechtwinkliges Montage-Stil.
Ja, es enthält eine orange/grüne LED und eine gelbe LED für die Statusanzeige.
