Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HX5084NLT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 Stück
Preis: $0.57
Verpackung Informationen: Band und Rolle
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
P/N: |
HX5084NLT |
Netzgeschwindigkeit: |
10/100/1000Base-T (Gigabit-Ethernet) |
Portkonfiguration: |
Einzelner Port (1x1) |
Betriebstemperatur: |
−40 °C bis +85 °C (Industriequalität) |
Montageart: |
Oberflächenmontagevorrichtung (SMD) |
Leerlaufinduktivität (OCL): |
Mindestens 350 µH |
Isolationsspannung: |
Mindestens 1500 VRMS |
Netzwerkstandard: |
IEEE 802.3-Spezifikationen |
P/N: |
HX5084NLT |
Netzgeschwindigkeit: |
10/100/1000Base-T (Gigabit-Ethernet) |
Portkonfiguration: |
Einzelner Port (1x1) |
Betriebstemperatur: |
−40 °C bis +85 °C (Industriequalität) |
Montageart: |
Oberflächenmontagevorrichtung (SMD) |
Leerlaufinduktivität (OCL): |
Mindestens 350 µH |
Isolationsspannung: |
Mindestens 1500 VRMS |
Netzwerkstandard: |
IEEE 802.3-Spezifikationen |

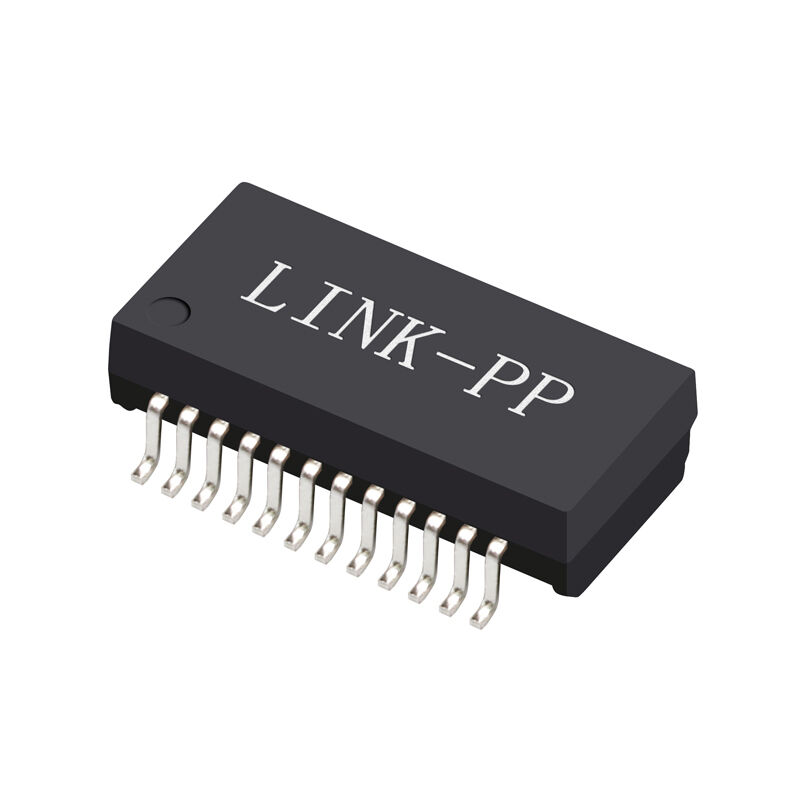

HX5084NLT ist ein 1000Base-T-LAN-Transformator in Industriequalität mit einem Port, einem Windungsverhältnis von 1:1, einem großen Temperaturbereich und IEEE 802.3-Konformität für robuste Ethernet-Designs.
Der HX5084NLT ist ein hochzuverlässiger Single-Port-Gigabit-Ethernet-LAN-Transformator (1000Base-T) nach Industriestandard, der für Oberflächenmontageanwendungen (SMD/SMT) entwickelt wurde. Es wurde für raue Umgebungen entwickelt und verfügt über einen industriellen Betriebstemperaturbereich von –40 °C bis +85 °C.
Dieses Magnetmodul mit einem Verhältnis von 1:1 entspricht vollständig den IEEE 802.3-Spezifikationen und ist eine bewährte Lösung zur Gewährleistung robuster Signalintegrität und hervorragender elektrischer Isolierung. Es wird von Ingenieuren häufig für den Einsatz in industriellen Steuerungssystemen, Enterprise-Routern, Netzwerk-Switches und Telekommunikations-Motherboards eingesetzt, die extremen Temperaturen ausgesetzt sind.
Es gelten die folgenden elektrischen Kenndaten+25°C sofern nicht anders angegeben.
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | −40 °C bis +85 °C |
| Windungsverhältnis | 1:1 ±2 % |
| Polarität | Pro Schaltplan |
| Einfügedämpfung | 100 kHz: −1,2 dB max; 1–125 MHz: −0,2 − 0,002·f^1,4 dB max |
| Rückflussdämpfung (Z OUT = 100 OHM ±15 %) | 0,1–40 MHz: −16 dB min; 40–100 MHz: −10 + 20·LOG10(f/80 MHz) dB min |
| Induktivität (OCL), Medienseite | 350 µH min |
| OCL-Testbedingung | 100 kHz, 100 mVrms, mit 8 mA DC-Vorspannung |
| Übersprechen, benachbarte Kanäle | 1 MHz: −50 dB min; 10–100 MHz: −55 + 22·LOG10(f/10) dB min |
| Gleichtaktunterdrückungsverhältnis | 2 MHz: −50 dB min; 30–200 MHz: −15 + 20·LOG10(f/200) dB min |
| Eingabe-Ausgabe-Isolierung | 1500 VRMS min bei 60 Sekunden |
Der HX5084NLT ist für die Massenfertigung und langfristige Zuverlässigkeit konzipiert.
Der HX5084NLT eignet sich hervorragend für Ethernet-fähige Systeme, die kompakte, zuverlässige Magnetik in Industriequalität benötigen.
Zu den gängigen Anwendungen gehören:
Für Produktingenieure und Beschaffungsteams zeichnet sich der HX5084NLT durch seine Kombination ausstandardisierte 1000Base-T-Kompatibilitätmitindustrielle TemperaturbeständigkeitUndBequeme SMT-Montage. Dies macht es besonders nützlich bei Designs, bei denen der Platz auf der Platine begrenzt ist, die Zuverlässigkeit aber nicht beeinträchtigt werden darf.
Seine starke Rückflussdämpfung, sein Übersprechen und seine Gleichtaktunterdrückung unterstützen eine saubere Signalübertragung, während die Isolationsleistung von 1500 VRMS eine zusätzliche Schutzebene für die Systemintegration bietet.
Ja. Der HX5084NLT ist für konzipiert1000Base-T-Gigabit-EthernetBewerbungen und TreffenIEEE 802.3Spezifikationen.
Der Betriebstemperaturbereich beträgt−40 °C bis +85 °CDadurch eignet es sich für industrielle Umgebungen und Umgebungen mit breiten Temperaturbereichen.
Ja. es ist einoberflächenmontierbarer (SMT) LAN-Transformator, das die automatisierte Leiterplattenbestückung und kompakte Layouts unterstützt.
Ja. Der HX5084NLT istRoHS-konform.
Die Eingabe-Ausgabe-Isolation istMindestens 1500 VRMS für 60 Sekunden.
