Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: RoHS
Modellnummer: L834-1K1T-S7
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 65/780 Stk
Preis: $0.6-$1.0
Verpackung Informationen: Band und Rolle (65 x 12 = 780)
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: D/A,D/P
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Produkttyp: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Geschwindigkeit: |
1000base-t |
LED-Farbe: |
YG/G |
Portkonfiguration: |
Tab nach unten |
Höhenprofil: |
Mittelfläche |
EMI Tabs: |
Ja |
Rohs-konform: |
Ja |
Produkttyp: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Geschwindigkeit: |
1000base-t |
LED-Farbe: |
YG/G |
Portkonfiguration: |
Tab nach unten |
Höhenprofil: |
Mittelfläche |
EMI Tabs: |
Ja |
Rohs-konform: |
Ja |

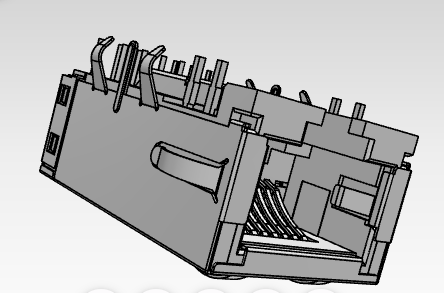

Der Bel Fuse L834-1K1T-S7 ist ein hochwertiger, leistungsstarker MagJack, der für Gigabit-Ethernet-Anwendungen (1000BASE-T) entwickelt wurde. Dieser 1x1-RJ45-Steckverbinder mit nach unten gerichteter Lasche und niedrigem Profil/Mid-Plane wurde für platzbeschränkte Designs entwickelt und verfügt über integrierte Magnetelemente, die den PCB-Fußabdruck reduzieren, die Signalintegrität verbessern und eine robuste EMI-Konformität gewährleisten.
Ausgestattet mit eingebauten gelbgrün/grünen (YG/G) LEDs für eine klare Netzwerkstatusanzeige und robusten EMI-Laschen für hervorragende Rauschabschirmung ist der L834-1K1T-S7 äußerst zuverlässig für Unternehmensnetzwerke, Telekommunikation und industrielle Computeranwendungen. Es ist vollständig RoHS-konform und UL-anerkannt.
Wenn Sie nach einem suchen1000BASE-T MagJack 1x1Steckverbinder mit kompakter Grundfläche und integrierter magnetischer Funktionalität,L834-1K1T-S7bietet eine praktische Balance aus Leistung und schlichtem Design.
Dieser MagJack ist besonders nützlich, wenn Sie Folgendes benötigen:
| Spezifikation | Wert |
|---|---|
| Teilenummer des Herstellers | L834-1K1T-S7 |
| Produkttyp | MagJacks (ICMs) |
| Anzahl der Ports | 1 × 1 (Einzelanschluss) |
| Ethernet-Geschwindigkeit | 1000BASE-T (Gigabit-Ethernet) |
| Portkonfiguration | Tab nach unten |
| Höhenprofil | Mid-Plane / Low Profile (NanoJack) |
| LED-Anzeigen | Ja (YG/G – Links: Grün, Rechts: Zweifarbiges Gelb und Grün) |
| PoE-Bewertung | Nicht-PoE |
| Montageart | Durchsteckmontage (THT) |
| Betriebstemperatur | 0 °C bis +70 °C (kommerzielle Qualität) |
| EMI-Registerkarten | Ja |
| OCL (Leerlaufinduktivität) | 350µH Min. (@ 100 kHz, 100 mV, 8 mA DC-Vorspannung) |
| Isolationsspannung (HIPOT) | 1500 Vrms (IEEE 802.3-konform) |
| Kontaktbeschichtung | 30 Mikrozoll Hartgold |
| RoHS-konform | Ja |
| Zertifizierungen | UL-anerkannt (#E196366 & E169987), FCC-konform |
| Anwendung | Gigabit-Ethernet-Netzwerkausrüstung |
| Typische Geräte | Switches, Router, Industrial Ethernet-Geräte, eingebettete Systeme, Netzwerkgeräte |
| Integrierte Magnetik | Ja |
| Abschirmung | Geschirmter RJ45 mit EMI-Laschen |
| Steckertyp | RJ45 MagJack mit integrierter Magnetik |
| Ethernet-Standard | IEEE 802.3ab 1000BASE-T |
| Leiterplattenmontage | Durchstecklöten |
| Umweltkonformität | RoHS, bleifrei |
| Kommerzielle Verfügbarkeit | Geeignet für OEM-, ODM- und Ersatzdesigns |
| Parameter | Testbedingungen/Frequenzbereich | Spezifikation |
|---|---|---|
| Unterstütztes Netzwerk | — | Gigabit-Ethernet (4 Kanäle: TP1, TP2, TP3, TP4) |
| Windungsverhältnis | Alle 4 Kanäle | 1 CT: 1 CT ±2 % |
| Leerlaufinduktivität (OCL) | 100 kHz, 100 mVrms, 8 mA DC-Vorspannung (0 °C bis +70 °C) | 350µH MINDESTENS |
| Einfügedämpfung | 0,1 MHz – 1 MHz | -1,1 dB MAX |
| 1 MHz – 65 MHz | -0,5 dB MAX | |
| 65 MHz – 100 MHz | -0,8 dB MAX | |
| 100 MHz – 125 MHz | -1,2 dB MAX | |
| Rückflussverlust (MIN bei 100 Ω ±15 %) | 0,5 MHz – 40 MHz | -18dB MINDESTENS |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz) dB MIN | |
| CM-zu-CM-Ablehnung | 100 kHz – 100 MHz | -30 dB MINDESTENS |
| CM-zu-DM-Ablehnung | 100 kHz – 100 MHz | -35dB MINDESTENS |
| Übersprechen | 1 MHz – 100 MHz | -30 dB MINDESTENS |
| Isolationsspannung (HIPOT) | 100 % produktionsgeprüft (IEEE 802.3-konform) | 1500 Vrms |
DerL834-1K1T-S7 MagJackist für eine Vielzahl von Ethernet-fähigen Geräten geeignet, darunter:
L834-1K1T-S7 MagJack ist ein integriertes 1000BASE-T 1x1-Anschlussmodul mit YG/G-LEDs, Tab-Down-Design, geringer Bauhöhe, EMI-Laschen, Durchsteckmontage und RoHS-Konformität.
L834-1K1T-S7ist einMagJack (ICM)entworfen für1000BASE-T-Gigabit-EthernetBewerbungen mit a1X1-Port-Konfiguration.
Ja. DerL834-1K1T-S7 MagJackbeinhaltetYG/G-LEDszur Anzeige des Portstatus.
Nein. Dieses Teil ist mit bewertetNicht-PoE.
Es verwendet aDurchsteckmontageDesign.
Ja, dasL834-1K1T-S7IstRoHS-konform.
