Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: SGS, UL,CE, ISO9001:2008,REACH
Modellnummer: LPJ46204AENL
Dokument: LPJ46204AENL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $1.1-$4.5
Verpackung Informationen: Tablett
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 208K/Monat
Teilenummer: |
LPJ46204AENL |
Steckertyp: |
RJ45 multi Port-Jack |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x4 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
Teilenummer: |
LPJ46204AENL |
Steckertyp: |
RJ45 multi Port-Jack |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x4 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

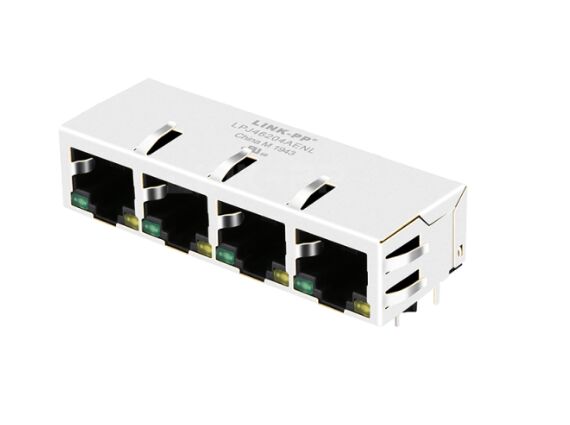

LPJ46204AENL ist ein 1x4-Port-Through-Hole-RJ45-Anschluss mit integrierter Magnetik für 10/100 Base-TX Ethernet.
DieLPJ46204AENL Magnetischer RJ45-Anschlussist ein kompakter, zuverlässiger1x4 Ethernet-Anschluss mit integrierter Magnetisierung, für10/100 Basis-TXEs ist für eine stabile Signalübertragung, EMI-Schutz und eine einfache PCB-Integration ausgelegt und eignet sich hervorragend für Netzwerkgeräte, die eine zuverlässige Leistung in einem kleinen Bereich benötigen.
Mit einemDurchlöcherbau,90° rechten Winkel,Seiteneingangs-PCB-Festungsstil, undGrüne/gelbe LED-Anzeigen, ist die LPJ46204AENL für den praktischen Einsatz inSOHO-Geräte, LAN-on-Motherboard (LOM) -Systeme, Hubs und Switches.
| Artikel | Spezifikation |
|---|---|
| Teilnummer | LPJ46204AENL |
| Typ des Steckers | - Was ist los? |
| Anzahl der Häfen | 1x4 Hafen |
| Ethernet-Geschwindigkeit | 10/100 Basis-TX |
| Typ der Montage | Durchs Loch |
| Orientierung | 90° Winkel (rechts) |
| PCB-Stylus | Seiteneingang |
| Schirmung | Mit EMI-Tabs |
| LED-Leuchte | Grün/gelb |
| Schnalle | Auf den Boden. |
| Betriebstemperatur | 0°C bis 70°C |
| Einhaltung der Vorschriften | Ich habe eine IEEE 802.3, RoHS, UL |
|
|
|
|
Der LPJ46204AENL ist so konstruiert, dass er eine stabile Ethernet-Leistung im relevanten Fast Ethernet-Frequenzbereich unterstützt.Seine elektrischen Eigenschaften eignen sich für Konstruktionen, die eine konstante Signalintegrität und eine zuverlässige Isolierung erfordern.
Elektrische Spezifikation bei 25°C
1. Dreht Verhältnis (± 2%):
2. Open Circuit Induktivität (OCL):350 μH Min @ 100 kHz, 0,1 V, 8 mA Gleichspannungsverzögerung
3Einfügungsverlust:1 bis 100 MHz: -1,0 dB Max.
4Rückkehrverlust:
5Übertragung:
6- Verweigerung des allgemeinen Modus:
7- Was ist los?1500 V Wechselstrom, 6S, 1mA
|
|
Die LPJ46204AENL ist für Haltbarkeit und Herstellbarkeit konzipiert.
DieLPJ46204AENList ein leistungsfähiger 1x4-Port-RJ45-Anschluss, der für 10/100 Base-TX-Anwendungen entwickelt wurde.Diese Komponente reduziert den PCB-Fußabdruck und die EMI-Störungen erheblich, was es zu einer idealen Wahl für Netzwerkhardware mit hoher Dichte wie Hubs, Switches und ADSL-Modems macht.
LPJ46204AENL ist ein magnetischer RJ45-Anschluss, der für 10/100 Base-TX Ethernet-Verbindungen in Geräten wie Modems, Hubs, Switches und LOM-Anwendungen verwendet wird.
Ja, es ist ein RJ45-Anschluss mit integrierter Magnetik, die das Ethernet-Schnittstellendesign vereinfacht.
Es verwendet eine durchlöchrige Montage mit einem 90° rechten Winkel, seitliche Einfahrt PCB-Orientierung.
Die angegebene Spezifikation gibt an,LAN-Ethernet (nicht PoE), so dass es für nicht-PoE-Anwendungen bestimmt ist.
Es arbeitet von0°C bis 70°C.
