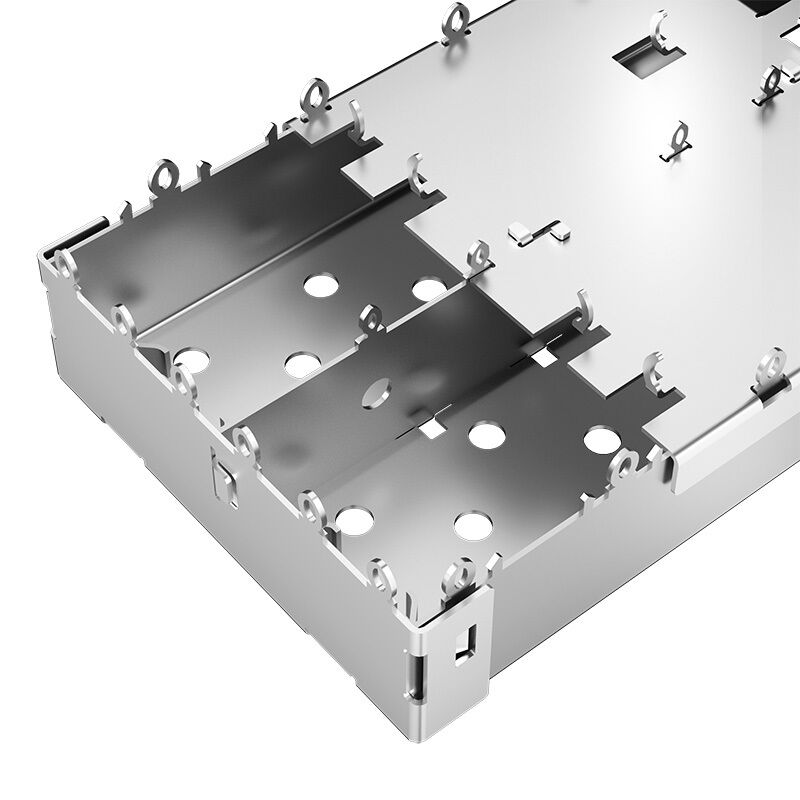

LP12AC02000B Dual-Port 1x2 Press Fit SFP-Käfig ohne Lightpipes


LP12AC02000B ist ein 1x2 Press-Fit SFP-Cage mit EMI-Federkontakt, vernickelter Kupferlegierungskonstruktion, 4 Gbit/s Standard-SFP-Kompatibilität, ohne Kühlkörper und Tray-Verpackung für die Integration kompakter optischer Transceiver-Ports.

LP12AC02000B 1x2 SFP-Cage mit EMI-Federkontakt Übersicht

LP12AC02000B ist ein 1x2 Standard-SFP-Cage mit EMI-Federkontakt-Abschirmdesign, entwickelt für kompakte steckbare optische Transceiver-Schnittstellenanwendungen, die eine zuverlässige mechanische Halterung, stabile Erdungskontinuität und verbesserte elektromagnetische Interferenzunterdrückung erfordern.

Hergestellt aus nickellierter Kupferlegierung und mit Press-Fit-konformen Pin-Anschlüssen entwickelt, bietet dieser Dual-Port-SFP-Cage eine langlebige PCB-Montageleistung und vereinfacht gleichzeitig die groß angelegte automatisierte Montage. Seine integrierten EMI-Federkontakte verbessern den leitfähigen Kontakt zwischen dem Cage und der Blendenplatte und helfen so, die EMI-Leckage an der Frontplatte in Kommunikationshardware zu reduzieren.

Mit einer maximal empfohlenen Anwendungsrate von 4 Gbit/s, keinem Lichtleiter, keinem integrierten Kühlkörper und einem breiten Betriebstemperaturbereich von -55°C bis +105°C, ist der LP12AC02000B gut geeignet für Telekommunikationsplatinen, Glasfaser-Medienkonverter, industrielle Ethernet-Geräte und Standard-SFP-optische Uplink-Geräte, bei denen Platzersparnis und Abschirmungsstabilität erforderlich sind.

Spezifikationen des 1x2 Press-Fit SFP-Cage

LP12AC02000B SFP-Cage Zeichnung - Empfohlene PCB-Layout

Mechanische & Designparameter

LP12AC02000B wird mit präziser Maßkontrolle gefertigt, um eine stabile Einführungsflucht und zuverlässige Kompatibilität mit professionellen Hardware-Plattformen zu gewährleisten:

• Komponentenhöhe: 9,75 mm
• Komponentenbreite: 28,75 mm
• Gesamtlänge der Baugruppe: 50,00 mm
• Durchmesser der Anschlussbohrungen: Ø0,95 ± 0,05 mm (12 Positionen), Ø1,05 ± 0,05 mm (18 Positionen)
• EMI-Abschirmung: Integrierte EMI-Federkontakte sorgen für kontinuierlichen leitfähigen Blendenkontakt für verbesserte elektromagnetische Unterdrückung
• PCB-Anwendung: Empfohlen für einseitige PCB-Anwendungen mit ausgewiesenen Freiräumen für Komponenten
• Allgemeine Toleranzen: X ±0,20, XX ±0,15, XXX ±0,10

LP12AC02000B 1x2 SFP-Cage Verpackungsdetails

Um Maßhaltigkeit und mechanischen Schutz während Lagerung, interner Handhabung und Sammeltransport zu gewährleisten, wird der LP12AC02000B in standardisierter industrieller Tray-Verpackung geliefert, die für die OEM-Produktion und Lagerverwaltung geeignet ist.

• Verpackungstyp: Tray-Verpackung
• Menge pro Tray: 28 STK
• Tray-Stapelkonfiguration: 8 überlagerte Trays
• Gesamtmenge pro Karton: 224 STK
• Tray-Ausrichtung: Abwechselnde 180°-Drehung für verbesserte Stapelstabilität
• Abmessungen des Außenkartons: 340 mm (L) × 265 mm (B) × 200 mm (H)

Diese Verpackungsanordnung hilft, das Verformungsrisiko der EMI-Federstruktur während des Versands zu minimieren und verbessert gleichzeitig die Zähleffizienz und die Materialkontrolle der Produktionslinie für Volumenmontageumgebungen.
