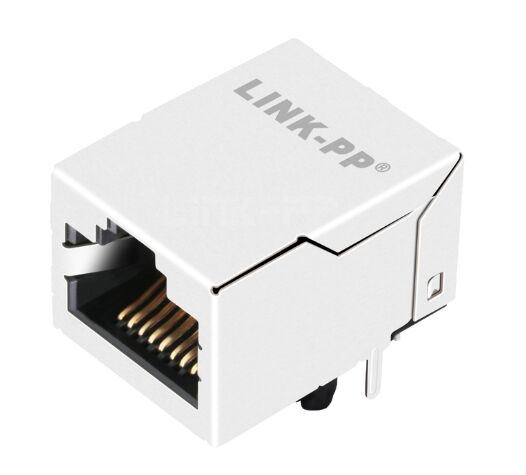

LPJE501DNL 1x1 Durch Loch RJ45 Modular Jack ohne Magnet


LPJE501DNL ist ein einzelner 8P8C RJ45 Modular Jack ohne integrierte Magnetik, mit Tab-Up-Verriegelung, ohne LEDs, rechtwinkligem Seiteneingang, Durchsteckmontage und geschirmter Konstruktion für 10/100/1000 Base-T industrielle Ethernet-Anwendungen.


LPJE501DNL 8P8C RJ45 Modular Jack Merkmale

1. Einzelport 8P8C Standard Ethernet-Schnittstelle

LPJE501DNL verwendet die universelle 8-Positionen-8-Kontakte-RJ45-Architektur, kompatibel mit Mainstream-Ethernet-Verkabelungssystemen für 10/100/1000 Base-T Netzwerkübertragung.

2. Durchsteckmontage auf Leiterplatte für industrielle Stabilität

Im Vergleich zu fragilen SMT-Steckverbindern bieten die Durchsteck-Lötstifte eine stärkere Widerstandsfähigkeit gegen Einsteckkräfte und eine bessere Langzeit-Lötzuverlässigkeit unter Vibration.

3. Geschirmtes Steckverbindergehäuse zur EMI-Kontrolle

Die Messingabschirmung mit Verzinnung hilft, elektromagnetische Störungen zu reduzieren, insbesondere in:

• industriellen Steuerplatinen,
• Kommunikationsterminals,
• Schaltanlagen,
• elektrisch verrauschten Installationen.

4. Kompatibilität mit externem Magnetik-Design

Da kein Transformator im Steckverbindergehäuse integriert ist, können Ingenieure optimieren:

• Platzierung des LAN-Isolationstransformators,
• Auswahl des Gleichtakt-Drosselspule,
• Strategie zum Überspannungsschutz,
• Management der PHY-Leitungsimpedanz.

5. Hohe Temperaturbeständigkeit

Bewertet von -40°C bis +85°C, geeignet für kommerzielle und industrielle Netzwerkhardware.

Technische Spezifikationen

LPJE501DNL Einzelport RJ45 Steckverbinder Zeichnung

Warum Ingenieure RJ45 Buchsen ohne Magnetik wählen

Bei der Auswahl eines Leiterplatten-Ethernet-Steckverbinders benötigen viele Designer keine übergroße integrierte magnetische Buchse. Stattdessen benötigen sie:

• niedrigere Steckverbinderhöhe,
• einfachere interne Struktur,
• reduzierte Stücklistenkosten,
• Freiheit bei kundenspezifischen Transformatoren,
• und einfachere Signalverlegung um dedizierte LAN-Schaltungen.

Der LPJE501DNL wurde speziell für diese Art von Ethernet-Motherboard-Architektur entwickelt.

Kerntechnische Vorteile


1. Keine integrierte Magnetik

• ermöglicht Gestaltungsfreiheit für externe Transformatoren/Drosselspulen
• geeignet für kundenspezifische Ethernet-PHY-Layouts


2. Geschirmtes Metallgehäuse

• verbessert die EMI-Unterdrückung
• hilft, die Signalstabilität in Industrieanlagen aufrechtzuerhalten


3. Durchsteckmontage THT

• stärkere Leiterplattenverankerung als SMT-Modularbuchsen
• ideal für wiederholte Kabelsteckvorgänge


4. Tab Up + Seiteneingang Rechtwinklig

• Standard-Horizontalgehäusekompatibilität
• einfacher Zugang zur RJ45-Buchse auf der Rückseite


5. Kein LED-Design

• sauberere Frontplatte
• reduzierte Komplexität der internen Komponenten

Häufig gestellte Fragen zu LPJE501DNL RJ45 Modular Jack

1. Was bedeutet “ohne integrierte Magnetik”?

Das bedeutet, dass der RJ45-Steckverbinder keinen Ethernet-Isolationstransformator oder keine Gleichtakt-Drosselspule im Steckverbindergehäuse enthält. Diese magnetischen Komponenten werden separat auf der Leiterplatte entworfen.

2. Ist LPJE501DNL für Gigabit Ethernet geeignet?

Ja. Es unterstützt 10/100/1000 Base-T Ethernet-Netzwerkanwendungen.

3. Ist LPJE501DNL geschirmt?

Ja. Es verwendet ein geschirmtes Messinggehäuse mit Verzinnung zur Verbesserung der EMI-Beständigkeit.

4. Enthält LPJE501DNL LED-Anzeigen?

Nein. Diese Version ist ohne LEDs konzipiert.

5. Ist LPJE501DNL mit YKU-8208ENL kompatibel?

Ja. Es wird häufig als mechanisch und elektrisch kompatibler Ersatz verwendet.

LPJE501DNL Preis, Datenblatt oder kostenlose Muster anfordern

Suchen Sie einen zuverlässigen LPJE501DNL RJ45 Modular Jack ohne integrierte Magnetik Lieferanten für Ihr Ethernet-Leiterplattenprojekt?

Wir bieten:

• direkte Fabrikpreise,
• Unterstützung für technische Zeichnungen,
• Hilfe bei kompatiblen Ersatzprodukten,
• OEM/ODM-Anpassung,
• und Lieferung in Serienproduktion.

Kontaktieren Sie uns jetzt, um das neueste LPJE501DNL Angebot, Datenblatt und Musterverfügbarkeit zu erhalten.
