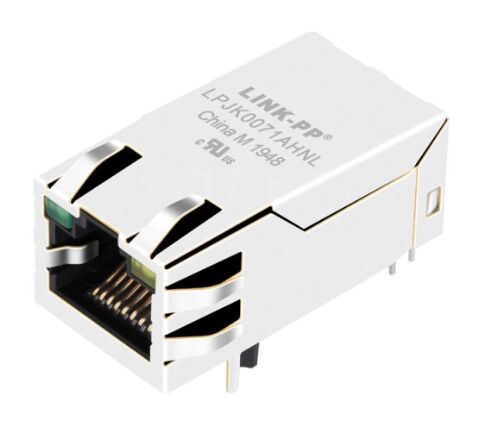

0826-1A1T-23-F 1000BASE-T 1X1 RJ45 Integrierte Magnetik Tab Up

Elektrische Eigenschaften des 0826-1A1T-23-F RJ45 MagJack

LED-Spezifikationen

Linke LED

• Farbe: Gelb
• Durchlassspannung: 2,1V typ. bei IF = 20mA
• Dominante Wellenlänge: 590nm typ. bei IF = 20mA

Rechte LED

• Farbe: Grün
• Durchlassspannung: 2,2V typ. bei IF = 20mA
• Dominante Wellenlänge: 570nm typ. bei IF = 20mA

0826-1A1T-23-F Gigabit RJ45 Integrierte Magnetik Mechanische Spezifikationen

0826-1X2T-23-F Zeichnung

1. 0826-1A1T-23-F Datenblatt - Schaltplan

2. 0826-1A1T-23-F Datenblatt - EMPFOHLENER PCB-FOOTPRINT

Anwendungen für integrierte Steckermodule (ICM)

Der 0826-1A1T-23-F ist ideal geeignet für eine breite Palette von Netzwerk- und Telekommunikationsgeräten, darunter:

• Netzwerkadapterkarten (NICs)
• Industrielle Ethernet-Switches und Router
• Set-Top-Boxen und Media Gateways
• Eingebettete Systeme und Single Board Computer (SBCs)
• IoT-Hubs und Server-Motherboards

Hauptmerkmale & Vorteile

Der 0826-1A1T-23-F RJ45 MagJack ist ein kompakter 1x1 integrierter Magnetik-Steckverbinder, der für 1000BASE-T Ethernet-Anwendungen entwickelt wurde. Dieser MagJack wurde für stabile Signalübertragung, starke EMI-Leistung und zuverlässige Installation auf Platinenebene entwickelt und ist eine praktische Wahl für Netzwerkausrüstung, die einen Standard-Profil-Durchsteck-RJ45-Steckverbinder mit integrierter Magnetik benötigt.

Mit gelben/grünen LEDs, Tab-Up-Port-Ausrichtung und EMI-Tabs unterstützt der 0826-1A1T-23-F ein effizientes Ethernet-Port-Design und hilft gleichzeitig, das PCB-Layout und die Montage zu vereinfachen. Mit RoHS-Konformität und einem Betriebstemperaturbereich von 0°C bis +70°C eignet er sich gut für eine breite Palette von kommerziellen Netzwerkprodukten.

• Gigabit-Leistung: Vollständig optimiert für 1000BASE-T Ethernet-Geschwindigkeiten.
• Integrierte Magnetik: Eliminiert die Notwendigkeit diskreter Magnetik auf der Platine, reduziert den Platzbedarf und verbessert die Signalintegrität.
• Überragender EMI-Schutz: Ausgestattet mit umfassenden EMI-Tabs zur Gewährleistung der Gehäuseerdung und Reduzierung von Abstrahlungen.
• Integrierte Status-LEDs: Verfügt über eine Grün/Gelb-LED-Konfiguration für sofortige visuelle Diagnose des Link-Status und der Aktivität.
• Verbesserte Isolierung: 100% produktionsgeprüft auf Hipot (Isolationsspannung) zur Einhaltung strenger IEEE 802.3 Anforderungen.
• RoHS-konform: Erfüllt vollständig die Umweltstandards für bleifreie Elektronikfertigung.

0826-1A1T-23-F RJ45 MagJack FAQ

1. Wofür wird der 0826-1A1T-23-F verwendet?

Er wird für 1000BASE-T Ethernet-Schnittstellen verwendet, die einen RJ45-Steckverbinder mit integrierter Magnetik benötigen.

2. Hat der 0826-1A1T-23-F LEDs?

Ja. Er enthält gelbe/grüne LEDs zur Statusanzeige.

3. Was ist der Montagetyp?

Er verwendet ein Durchsteckmontagedesign für eine stabile PCB-Installation.

4. Ist der 0826-1A1T-23-F RoHS-konform?

Ja, er ist RoHS-konform.

5. Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich beträgt 0°C bis +70°C.
