Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJG49883A92NL
Dokument: LPJG49883A92NL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 Stück
Preis: $0.6-$2.2
Verpackung Informationen: T & r
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, NET30/60/90 Tage, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LPJG49883A92NL |
Steckertyp: |
RJ45 (10P8C) |
Produkttyp: |
Mehrport-RJ45-Anschluss |
Anzahl der Ports: |
1x4 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LPJG49883A92NL |
Steckertyp: |
RJ45 (10P8C) |
Produkttyp: |
Mehrport-RJ45-Anschluss |
Anzahl der Ports: |
1x4 |
Verriegeln: |
Hoch |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

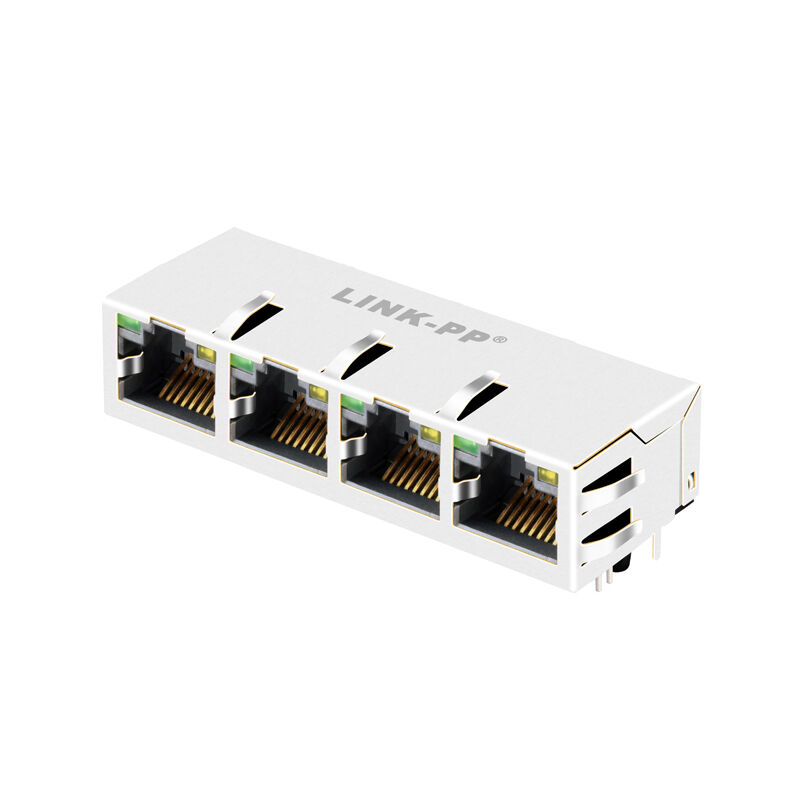

Der LPJG49883A92NL ist ein 1x4 Multi-Port RJ45-Steckverbinder mit integrierter Magnetik, der für 1000Base-T Ethernet-Anwendungen entwickelt wurde. Er kombiniert die RJ45-Schnittstelle, magnetische Komponenten, EMI-Federfingerabschirmung und LED-Anzeigen in einer kompakten Lösung, was zur Vereinfachung des PCB-Layouts, zur Verbesserung der Signalintegrität und zur Unterstützung einer zuverlässigen Netzwerkkonnektivität beiträgt. Gemäß der Zeichnung ist dieses Modell für Non-PoE-Anwendungen ausgelegt und verwendet eine Latch-Up-Konfiguration mit grün/gelben LED-Optionen.
Bei 25°C sind für den LPJG49883A92NL folgende Leistungsdaten spezifiziert:
1. Übersetzungsverhältnis: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA DC-Bias
3. Einfügedämpfung: -1,2 dB max von 1–100MHz
4. Rückflussdämpfung:
5. Übersprechen: -30 dB min von 1–100MHz
6. Gleichtaktunterdrückung: -30 dB min von 1–100MHz
7. Isolation PHY-Seite zu Leitungsseite: 1500Vrms
8. Betriebstemperaturbereich: -40°C bis +85°C
| Kategorie | Spezifikation |
|---|---|
| Teilenummer | LPJG49883A92NL |
| Produkttyp | Multi-Port RJ45-Steckverbinder mit integrierter Magnetik |
| Port-Konfiguration | 1 × 4 (Quad-Port) |
| Steckverbindertyp | RJ45 (10P8C) |
| Ethernet-Geschwindigkeit | 1000Base-T (Gigabit Ethernet) |
| PoE-Unterstützung | Non-PoE |
| Latch-Ausrichtung | Latch Up |
| LED-Anzeigen | Grün / Gelb |
| Abschirmung | Abgeschirmt mit EMI-Federfinger |
| Montagetyp | Through-Hole (PCB-Montage) |
| Betriebstemperatur | -40°C bis +85°C |
| Konformität |
IEEE 802.3, RoHS |
| Parameter | Wert |
|---|---|
| Länge | 25,25 mm |
| Breite | 59,2 mm |
| Höhe | 13,50 mm |
| Gehäusematerial | PBT + 30% Glasfaser (UL94V-0) |
| Kontaktmaterial | Phosphorbronze |
| Schirmmaterial | Edelstahl (SUS 304) |
| Kontaktbeschichtung |
Gold ≥ 6 µin |
| Farbe | Wellenlänge (nm) | Durchlassspannung (VF) | Leckstrom (IR) |
|---|---|---|---|
| Grün | 565 nm | 1,8 – 2,6 V | ≤ 10 µA |
| Gelb | 585 nm | 1,8 – 2,6 V | ≤ 10 µA |
Der LPJG49883A92NL eignet sich hervorragend für:
