Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LPJG4933-7HENL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Stück
Preis: $0.6-$1.3
Verpackung Informationen: Klebeband und Rolle (1 Karton = 1200 Stück)
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, NET30/60/90 Tage, Western Union
Versorgungsmaterial-Fähigkeit: 5000.000 Stück/Monat
Teilenummer: |
LPJG4933-7HENL |
Position/Kontakte: |
10P8C |
LED-Farbe: |
Grün/gelb |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LPJG4933-7HENL |
Position/Kontakte: |
10P8C |
LED-Farbe: |
Grün/gelb |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

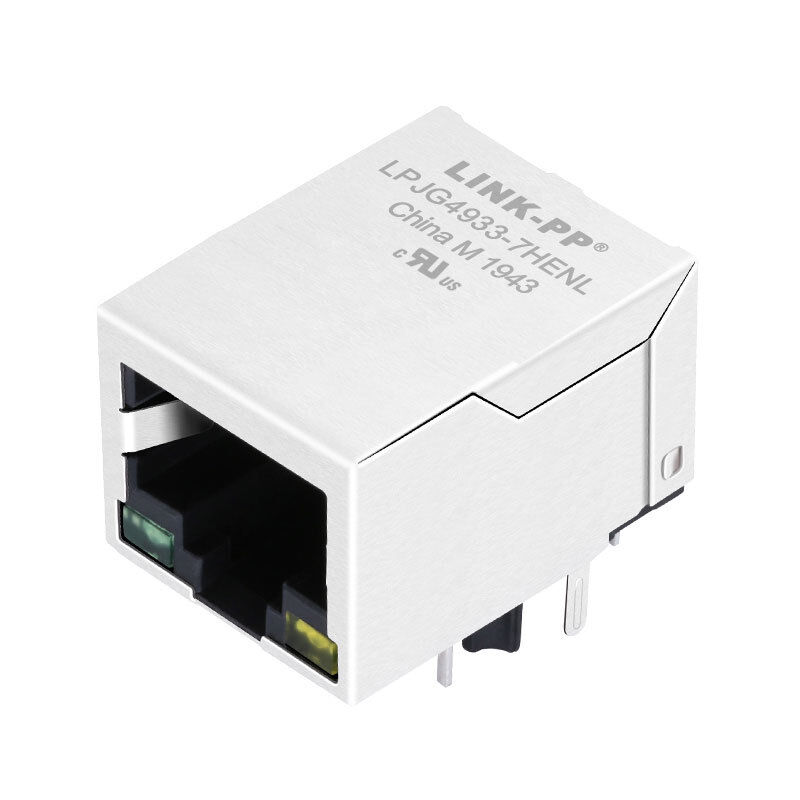

DieDie Angabe der Größenordnung des Zustands des Zustands ist in Anhang I Abschnitt I der Verordnung (EG) Nr. 1907/2006 zu entnehmen.ist einRJ45-Anschluss mit 1000-Base-T-Integrierten Magnetenals1x1 Anschluss RJ45 MagJackfür die Gigabit-Ethernet-Verbindung.Tab-down, rechtwinklig, seitlich,Durchlöcheranbau, undgrüne/gelbe LED-Anzeige, wobei auch dieohne EMI-FederfingerDies macht es zu einer praktischen Wahl für kompakte Ethernet-Designs, die integrierte Magnetik, einen klaren Link/Aktivitätsstatus und eine stabile Platinebene benötigen.
Entwickelt für10/100/1000 Basis-T Ethernet, ist die LPJG4933-7HENL so konstruiert,Ich habe eine IEEE 802.3Anforderungen und unterstützt Betriebstemperaturen von-40°C bis +85°C, so dass es für anspruchsvolle kommerzielle und industrielle Netzwerkumgebungen geeignet ist.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | LPJG4933-7HENL |
| Marke | LINK-PP |
| Typ des Steckers | RJ45 MagJack (Integrierte Magnetik) |
| Portkonfiguration | 1 × 1 (einziger Hafen) |
| Anzahl der Positionen / Kontakte | 10P8C |
| Ethernet-Geschwindigkeit | 10/100/1000 Basis-T |
| Anwendung | Ethernet (nicht PoE) |
| Typ der Montage | Durchs Loch |
| Orientierung | 90° Rechtswinkel (seitige Einfahrt) |
| Typ des Verschlusses | Tab nach unten |
| Schirmung | Schirm (ohne EMI-Federfinger) |
| LED-Anzeiger | Grün / Gelb |
| Betriebstemperatur | -40°C bis +85°C |
| Einhaltung der Vorschriften | Ich habe eine IEEE 802.3, RoHS |
| UL-Zertifizierung | E484635 |
| Parameter | Spezifikation |
|---|---|
| Drehverhältnis | 1CT:1CT ± 5% |
| OCL (Open Circuit Induktivität) | Bei einer Leistung von ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA Gleichspannungsverzerrung |
| Einsetzungsverlust | ≤ -1,2 dB (1100 MHz) |
| Rückkehrverlust | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| Überspannung | ≥ -30 dB (1100 MHz) |
| Ablehnung des allgemeinen Modus | ≥ -30 dB (1100 MHz) |
| Isolationsspannung | 1500 Vrms (PHY bis Linie) |
| Parameter | Grüne LED | Gelbe LED |
|---|---|---|
| Spitzenwellenlänge | 565 nm | 585 nm |
| Vorwärtsspannung (VF @ 20mA) | 1.8 2,6 V | 1.8 2,6 V |
| Umgekehrter Strom (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Parameter | Spezifikation |
|---|---|
| Packungslänge | 21.25 mm (0,837 Zoll) |
| Packungsbreite | 15.94 mm (0,628 Zoll) |
| Packungshöhe | 13.30 mm (0,524 Zoll) |
| Aufbau von PCBs | Durchs Loch |
| PCB-Layout | Empfohlene Ansicht von oben verfügbar |
| Eintrittsrichtung | Seiteneingang |
| Komponente | Material |
|---|---|
| Wohnungen | Thermoplastische PBT + 30% Glasfaser (UL94V-0) |
| Kontaktpersonen | Phosphor Bronze (C5210R-EH, 0,35 mm) |
| Schrauben | Messing (C2680R-H, 0,35 mm) |
| Schild | SUS 304 (0,2 mm Dicke) |
| Kontaktplattierung | Gold ≥ 15 μin (Kontaktbereich) |
| Parameter | Spezifikation |
|---|---|
| Lötmethode | Wellenlöten |
| Höchsttemperatur des Schweißes | 260°C |
| Zeit der Schweißung | Fünf Sekunden. |
| Kategorie | Einzelheiten |
|---|---|
| Typische Anwendungen | SOHO-Geräte, ADSL-Modems, LAN-on-Motherboard (LOM), Drehscheiben, Switches |
| Zielplattform | BeagleBone Green Eco (Gigabit Ethernet-Schnittstelle) |
| Vorteil des Entwurfs | Integrierte Magnetik reduziert BOM und vereinfacht PCB-Layout |
Dieser RJ45 MagJack ist für Anwendungen wie SOHO-Geräte, ADSL-Modems, LAN-on-Motherboard (LOM) -Designs, Hubs und Switches konzipiert.Es passt auch gut in eingebettete Netzwerksysteme, Entwicklungsplatten und andere Ethernet-fähige Geräte, die eine kompakte und zuverlässige Steckverbinderoberfläche erfordern.
Die LPJG4933-7HENL ist gut geeignet fürBeagleBone Grüne Öko-basierte EntwürfeDas braucht eineGigabit-Ethernet-RJ45-Anschluss mit integrierter MagnetisierungFür Open-Source-Plattformen wie das BeagleBone Green Eco,Dieser Stecker unterstützt die Art stabiler Ethernet-Schnittstellen, die in kommerziellen und industriellen Embedded-Anwendungen erwartet werdenDies macht es zu einer praktischen Option auf Board-Ebene, wenn es um Gigabit-Netzwerke und langfristige Zuverlässigkeit geht.
