Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJG4926-7HENL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: verhandelbar
Verpackung Informationen: 50pcs/tray, 1200pcs/carton
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Monat
Teilenummer: |
LPJG4926-7HENL |
Steckertyp: |
POE+ RJ45-Anschluss |
Abschirmung: |
Abgeschirmt |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
PoE+ |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
LPJG4926-7HENL |
Steckertyp: |
POE+ RJ45-Anschluss |
Abschirmung: |
Abgeschirmt |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
1000base-t |
PoE: |
PoE+ |
LED-Option: |
Mit |
EMI-Tabs: |
ohne |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

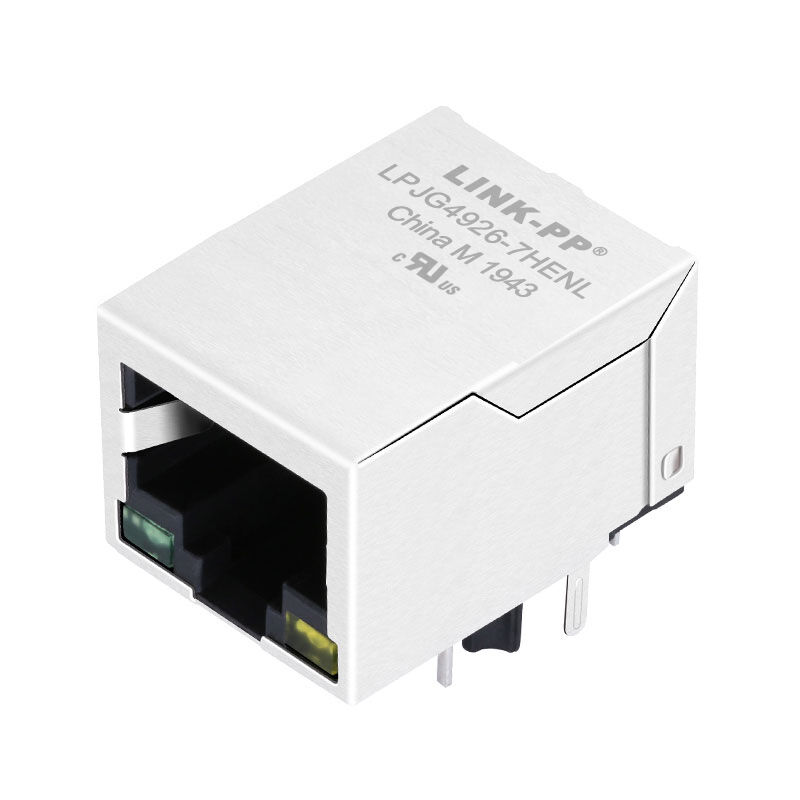

1×1 1000Base-T RJ45 MagJack mit integrierter Magnetik, PoE+ (802.3at) -Unterstützung, Link/Aktivitäts-LEDs und vollständiger EMI-Aschirmung.
Die LINK-PPLPJG4926-7HENList ein robuster Ein-Port-RJ45 Magjack (10P8C), der den Magnettransformator in den Steckverbinder integriert.Gebaut nach industriellen Vorgaben, UL-zertifiziert und RoHS/REACH-konform und arbeitet über ¥40°C bis +85°C. Mit eingebauten grünen/gelben Link/Aktivitäts-LEDs und vollem Metallschutz,Dieser MagJack liefert stabile Hochgeschwindigkeitsdaten und Leistung (bis zu 57 V), 720 mA pro Port) über ein einziges Kabel, wodurch es ideal für Switches, Router, industrielle PCs, intelligente Zähler und andere Netzwerk- oder PoE-Anwendungen geeignet ist.
Die integrierte Magnetik des LPJG4926-7HENL® (Transformatoren und Drosseln) verbessert die Signalintegrität und unterdrückt elektromagnetische Interferenzen (EMI).Die Einbettung der Magneten in die Steckdose eliminiert die Notwendigkeit für separate KomponentenDieses Design erzeugt einen geringen Einsatzverlust und eine hohe Common-Mode-Abstoßung und sorgt für klare Gigabit-Ethernet-Signale auch in lauten Umgebungen.
| Merkmal | Spezifikation |
|---|---|
| Teilnummer | LPJG4926-7HENL (LINK-PP) |
| Häfen | 1 × 1 (einfach) RJ45, 10P8C |
| Datenrate | 1000Base-T (10/100/1000 Mbps) |
| Integrierte Magnetik | Ja (1CT:1CT Drehverhältnis Ethernet-Transformator) |
| PoE-Unterstützung | PoE+ (IEEE 802.3at) ️ bis zu 57 V @ 720 mA pro Port |
| LED-Anzeiger | Links: Grün (Link), rechts: Gelb (Aktivität) |
| Schirmung | vollständig abgeschirmter Steckverbinder (keine externen EMI-Schaltflächen) |
| Montierung | Durchlöcherrichtung (THT), PCB-Verriegelung |
| Schließrichtung | Abwärts (richte Winkelrichtung) |
| Wohnmaterial | Thermoplastische PBT+30%GF, UL94V-0 |
| Kontaktmaterial | Phosphor-Bronze, vergoldete Paarungsfläche |
| Betriebstemperatur | ¥40 °C bis +85 °C (Industriebereich) |
| Erfüllung von Anforderungen | Einheitliche Datenbank für die Erfassung von Daten |
| Artikel | Spezifikation |
|---|---|
| Drehverhältnis | Pri:Sec = 1CT:1CT ± 5% |
| OCL | 350 uH min @ 100KHz/0,1V, Gleichstromverzerrung von 8mA |
| OCL | 120 uH min @ 100KHz/0,1V, 18mA Gleichstromverzerrung |
| Einsetzungsverlust | -1,0 dB max @ 1 ‰ 100MHz |
| Einsetzungsverlust | -1,2 dB max @ 100 ∼ 125 MHz |
| Rückkehrverlust | -16 dB min @ 1 ‰ 40MHz |
| Rückkehrverlust | -12 dB min @ 40 ‰ 60 MHz |
| Rückkehrverlust | -10 dB min @ 60 ‰ 80MHz |
| Rückkehrverlust | -8 dB min @ 80 ‰ 100 MHz |
| Kreuzgespräche | -30 dB min @ 1 ‰ 100MHz |
| Verweigerung der Verwendung von "Common-to-Common" | -30 dB min @ 1 ‰ 100MHz |
| Gleichstrom- / Spannungsbezeichnung auf PSE-Pins | 720mA max @ 57VDC kontinuierlich |
| Isolierung PHY Seiten zu Seiten | 1500 Vrms |
| Betriebstemperatur | -40°C bis +85°C |
Durch die Kombination von Gigabit-Geschwindigkeit, PoE+-Leistung und Magnetik in einem Modul bietet das LPJG4926HENL eine schlüsselfertige RJ45-Lösung, die die Signalkwalitat verbessert und Ethernet-Designs vereinfacht.Die industrielle Bauweise mit LEDs und einer hohen Temperaturunterstützung bietet eine zuverlässige Leistung für Hochgeschwindigkeitsnetzwerke und Power-over-Ethernet-Anwendungen.
Die LPJG4926-7HENL ist mit langlebigen Materialien und Produktionsdetails gebaut, die eine zuverlässige Verwendung in Ethernet-Hardware unterstützen:
DieLPJG4926-7HENL RJ45-Anschluss mit integriertem Magnetist eine zuverlässige Wahl für Ingenieure und Hersteller, die eine kompakte, abgeschirmte und leistungsstarke1000Base-T PoE + MagJack. Mit starker elektrischer Leistung, langlebiger Konstruktion und breiter Anwendungsunterstützung eignet es sich für moderne Ethernet-Produktdesigns.
Ein RJ45-Anschluss mit integrierter Magnetisierung kombiniert die Ethernet-Verbindung und die magnetischen Komponenten zu einem Teil.und verbessern die Effizienz der Montage.
Die LPJ4013EDNL ist fürPoE+und StützenIEEE 802.3atAnforderungen.
Es wird in 1000Base-T-Ethernet-Geräten verwendet, die einen RJ45-Anschluss mit integrierter Magnetik benötigen, insbesondere in PoE+-Anwendungen.
Ja, der LPJ4013EDNL ist ein1000Base-TRJ45-Anschluss mit integriertem Magnet.
Ja, das ist einabgeschirmtRJ45 MagJack-Design.
Es verwendetDurchlöcher (THT)Montage und StützeWellenlöterZusammenbau.
