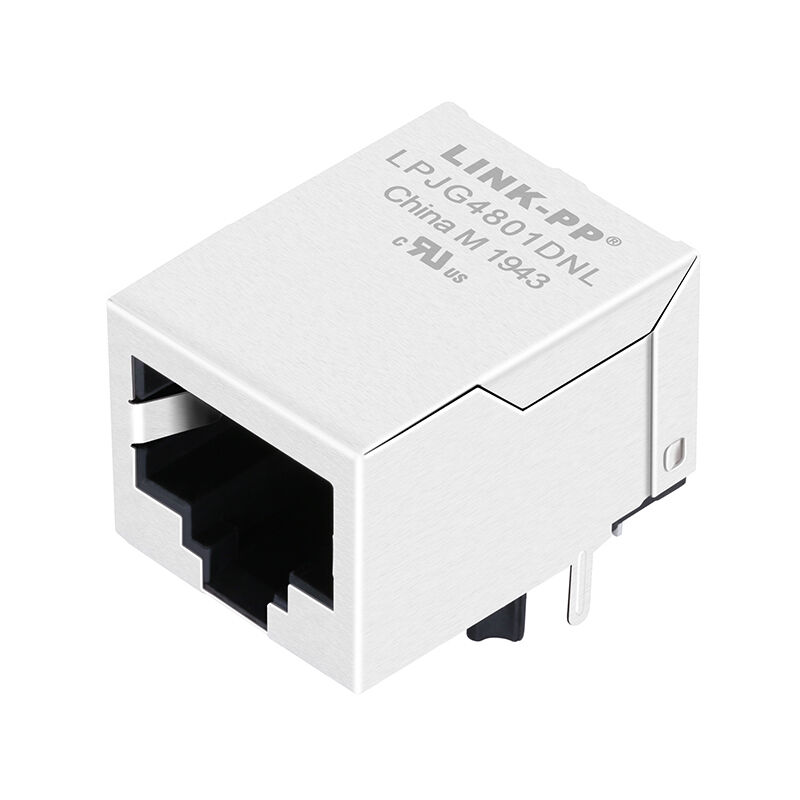

LPJG4801DNL 1000Base-T magnetischer RJ45-Steckverbinder ohne LED

DieLPJG4801DNL 1000Base-T RJ45-Anschluss mit integrierter Magnetisierungist ein leistungsstarkerRJ45 MagJackfür Gigabit-Ethernet-Anwendungen entwickelt.Stabile Signalintegrität, kompakte PCB-Integration und industrielle ZuverlässigkeitDieser Steckverbinder integriert Magneten direkt in den RJ45-Anschluss, wodurch die Notwendigkeit externer Transformatoren entfällt.

Es wird häufig in:

• SOHO-Netzwerkgeräte (ADSL-Modems)
• LAN-on-Motherboard (LOM)
• Ethernet-Switches und -Hubs

Wenn Sie entwerfenGigabit-Ethernet-Ports ohne LED- und EMI-Federanforderungen, LPJG4801DNL ist eine kostengünstige und zuverlässige Lösung.

LPJG4801DNL1x1 RJ45 MagJackSchlüsselSpezifikationen

• Teilnummer:LPJG4801DNL
• Typ der Ware:RJ45-Anschluss mit integriertem Magnet (RJ45 MagJack)
• Datenrate:1000Base-T (Gigabit-Ethernet)
• Portkonfiguration:1 × 1
• Aufstellungsart:Durch Loch (THT)
• Schweißen:Wellenlöter kompatibel
• Typ des Verschlusses:Auf den Boden.
• PoE-UnterstützungNicht-PoE
• LED:Nicht inbegriffen
• EMI Federfinger:Nicht inbegriffen
• Betriebstemperatur:-40°C bis +85°C

Elektrische Spezifikationen

Diese Parameter gewährleistenZuverlässige Gigabit-Ethernet-Leistung in Hochgeschwindigkeitsnetzwerkumgebungen.

LPJG4801DNL Magnetischer RJ45-Anschluss Mechanische Konstruktion und PCB-Layout

Abmessungen des RJ45-Anschlusses

• Kompaktes 1 × 1 Port-Design
• Optimiert für PCB-Layouts mit hoher Dichte

Empfohlene PCB-Layout

• Standard-THT-Fußabdruck
• Wellenlöter kompatibel (250°C / 5s)
• mit einer Breite von mehr als 10 mm

Material und Baugüte

Die LPJG4801DNL ist unter VerwendungMaterialien in industrieller Qualität:

• Wohnraum:PBT + 30% Glasfaser (UL94V-0)
• KontaktpersonenPhosphor Bronze
• Schrauben:mit einer Breite von nicht mehr als 20 mm
• Schild:SUS 304 aus rostfreiem Stahl
• Vergoldung:≥ 6 Mikro-Zoll

Dies gewährleistetHaltbarkeit, Korrosionsbeständigkeit und langfristige elektrische Stabilität.

Warum RJ45 MagJack mit integriertem Magnet?

1Vereinfachte PCB-Konstruktion

Traditionelle Ethernet-Konstruktionen erfordern externe Transformatoren.LPJG4801DNL integriert Magnetik, wodurch:

• Anzahl der Komponenten
• PCB-Fußabdruck
• Komplexität der Konstruktion

2Verbesserte Signalintegrität

Mit eingebauter Magnetisierung sorgt der Steckverbinder für:

• Bessere Impedanz-Übereinstimmung
• Verringerte EMI
• Stabile Gigabit-Übertragung

3. Kostenoptimierung

• Weniger externe Komponenten
• Niedrigere Montagekosten
• Schnellerer Produktionszyklus

Wie man den richtigen RJ45 MagJack auswählt

Bei der Auswahl einer1000Base-T RJ45-Anschluss mit integrierter Magnetisierung, betrachten:

1. Datenrate-Anforderung10/100 gegenüber 1000Base-T
2. LED-Anforderung: LPJG4801DNL: Keine LED (Kostenersparendes Design)
3. EMI-Schutz: ohne EMI-Feder → geeignet für geschützte Konstruktionen
4. PoE-Unterstützung: Dieses Modell istNicht-PoE
5. Temperaturbereich: Industrie: -40°C bis +85°C

FAQ über LPJG4801DNL RJ45 MagJack

1Was ist ein RJ45-Anschluss mit integriertem Magnet?

Es ist ein Steckverbinder, derRJ45-Schnittstelle + Transformator + Filterkreisein ein einziges Modul.

2Unterstützt LPJG4801DNL PoE?

Nein, dieses Modell ist fürNicht-PoE-Anwendungen.

3Kann es in Gigabit-Ethernet verwendet werden?

Ja, es unterstützt vollständig1000Base-T Netzwerkemit IEEE 802 konform.3.

4Warum wählen Sie einen LED-freien RJ45-Anschluss?

• Niedrigere Kosten
• Reduzierter Stromverbrauch
• geeignet für interne oder eingebettete Systeme

Schlussfolgerung: Ist LPJG4801DNL der richtige RJ45 MagJack für Sie?

DieLPJG4801DNL 1000Base-T RJ45 MagJackist eine ausgezeichnete Wahl, wenn Sie:

• ✔ Zuverlässige Gigabit Ethernet-Leistung
• ✔ Integrierte Magnetik für eine vereinfachte Konstruktion
• ✔ Industrielle Temperaturunterstützung
• ✔ Kostengünstige Lösung ohne LED- und EMI-Feder

Für Ingenieure und Käufer, die einestabiler, kompakter und produktionsfähiger RJ45-Anschluss, LPJG4801DNL bietet einen starken Wert.
