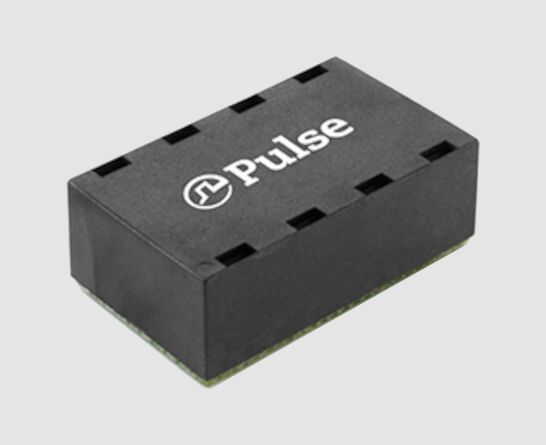

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

PulsHX5401NList einQuad-Port PoE LAN-Transformatorfür1000BASE-T EthernetAnwendungen, die eine stabile Signalkopplung, eine hohe Isolation und eine kompakte Platinintegration erfordern.1CT:1CT Drehverhältnis,1500 VAC Isolationsspannung, und4P-PoE-Unterstützung bis zu 30 W, HX5401NL ist für Ingenieure entwickelt, die zuverlässige Gigabit-Netzwerkgeräte, PoE-fähige Geräte und Ethernet-Schnittstellen mit hoher Dichte entwerfen.

Für Käufer auf der Suche nachDatenblatt HX5401NL, schematische Referenz, Packungsdetails oder elektrische Spezifikationen, bietet diese Seite eine klare technische Zusammenfassung, die Ihnen hilft, Kompatibilität und Konstruktionsanpassung schnell zu bewerten.

Hauptmerkmale von HX5401NL 30W 4P PoE LAN Magnetics

• Konzipiert für 1000BASE-T Ethernet
• Quad-Port-Magnetik-Architektur
• 1CT:1CT Drehverhältnis
• 1500 VAC Isolationsspannung
• 4P-PoE-Unterstützung bis maximal 30W
• BGA-Bump-Grid-Array-Einstellungsart
• RoHS-6-konform
• Betriebstemperaturbereich: -40 °C bis +85 °C

Die HX5401NL eignet sich für kompakte Netzwerkhardware, bei der Signalintegrität, thermische Zuverlässigkeit und PoE-Kompatibilität wichtig sind.

HS5401NL Spezifikationen

Datenblatt HX5401NL

Schema des Datenscheins für den Puls HX5401NL

Impulse HX5401NL Datenblatt PCB-Layout

Übersicht über die elektrische Leistung von HX5401NL

HX5401NL ist fürGigabit Ethernet-Leistungmit den elektrischen Eigenschaften, die für moderne LAN-Schnittstellen erforderlich sind.

• Verlust der Einfügung:1.5 dB maximal ab 1 ‰ 100 MHz
• Rückkehrverlust:Optimiert über 1 ‰ 100 MHz
• Abstoßungsverhältnis (CMMR):starke Unterdrückung in den wichtigsten Frequenzbereichen
• Übertragung:mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
• PoE-Leistungssteuerung:4P PoE bis maximal 30 W

Diese Werte sind wichtig, da PoE-LAN-Transformatoren mehr tun müssen als nur Daten weitergeben.Sie müssen die Signalqualität beibehalten und gleichzeitig die Leistung von Stromversorgung und EMI in einer kompakten Ethernet-Schnittstelle verwalten.

Detaillierte elektrische Parameter

1. Einsetzungsverlust

1 ̊100 MHz: maximal 1,5 dB

Der geringe Einsatzverlust trägt dazu bei, die Signalqualität in 1000BASE-T-Designs zu erhalten.Dies ist besonders wichtig in Ethernet-Systemen, bei denen die Marge begrenzt ist und die Verbindungsstabilität von einer sauberen Übertragung durch die Magnetphase abhängt.

2. Rückkehr Verlust

• 1 ̊30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60~80 MHz: -11 dB min.
• 100 MHz: -10 dB min

Der Rücklaufverlust zeigt an, wie gut der Transformator die Impedanz im Betriebsband gleichhält.Besserer Rückgabeverlust unterstützt die Zuverlässigkeit der Verbindung und reduziert Reflexionen, die die Leistung von Ethernet beeinträchtigen können.

3. CMMR

• 3060 MHz: -32 dB min.
• 80-100 MHz: -25 dB min.
• 125 MHz: -19 dB min

- Ich weiß.

Die Common-Mode-Ablehnung ist in der Ethernet-Magnetik von entscheidender Bedeutung, da sie hilft, Lärm zu unterdrücken, der die Signalintegrität beeinträchtigen kann, insbesondere in lauten industriellen Umgebungen oder Netzwerkumgebungen mit hoher Dichte.

4Übertragung.

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

- Ich weiß.

Bei Quad-Port-Designs ist ein geringer Überschall wichtig, da mehrere Kanäle nahe beieinander auf der Leiterplatte platziert sind.

Warum der BGA-Einstellstil wichtig ist

HX5401NL verwendet eineBGA-Bump-Gitter-ArrayFür Ingenieure bedeutet dies:

• Effiziente Einbindung der Verwaltungsräte
• Gut geeignet für hohe Dichte-Designs
• Für die moderne SMT-Fertigung geeignet
• Kompaktes Fußabdruck für Netzwerkgeräte

Dieser Verpackungsansatz wird häufig bevorzugt, wenn der Platz begrenzt ist und das Produkt eine zuverlässige elektrische Leistung aufweisen muss.

Was Entwurfsteams prüfen sollten, bevor sie sich für die HX5401NL entscheiden

Bevor Sie HX5401NL in Ihrem BOM abschließen, bestätigen Sie Folgendes:

• Ihre Bewerbung ist1000BASE-T, nicht nur 10/100
• Ihr PCB unterstützt dieBGA-Einstellungsart
• Ihre PoE-Anforderung ist innerhalbMaximal 30 W
• Der PHY-Anbieter unterstützt kompatible Magnetikmerkmale
• Der thermische Bereich von-40°C bis +85°Cist ausreichend
• Die Rückkehr Verlust, Einfügung Verlust, und Crosstalk passen Ihre Systemmarge

Diese Prüfungen tragen dazu bei, das Redesignrisiko zu reduzieren und den Erfolg der ersten Durchfahrt bei der Entwicklung von Ethernet-Hardware zu verbessern.

Häufig gestellte Fragen zu HX5401NL 1000BASE-T PoE-Magneten

HX5401NList eine starke Wahl für1000BASE-T PoE LAN-TransformatorEntwürfe, dieQuad-Port-Integration, 1500-VAC-Isolation, 1CT:1CT Drehverhältnis und 30W max 4P PoE-UnterstützungDie elektrische Leistung und das BGA-Paket machen es gut geeignet für kompakte, zuverlässige Ethernet-Hardware, bei der Signalintegrität und Stromversorgung zusammenarbeiten müssen.

Für Ingenieure, die PoE-LAN-Magnetikoptionen vergleichen, ist die HX5401NL am besten anhand Ihrer PHY-Anforderungen, des PCB-Fußabdrucks und des PoE-Leistungsziels zu bewerten, um eine saubere und zuverlässige Designumsetzung zu gewährleisten.

1Was ist der Pulse HX5401NL?

Pulse HX5401NL ist ein Vier-Port-PoE-LAN-Transformator, der für 1000BASE-T-Ethernet-Anwendungen entwickelt wurde.

2Welche Datenrate unterstützt HX5401NL?

HX5401NL Stützen1000BASE-TEthernet. Es ist für Gigabit-Netzwerkkonzepte gedacht, die eine leistungsstarke LAN-Magnetik benötigen.

3Wie hoch ist das Drehverhältnis von HX5401NL?

Das Drehverhältnis von HX5401NL beträgt1CT:1CT, die eine Standardkonfiguration für Ethernet-Transformatoranwendungen ist.

4Wie hoch ist die Isolationsspannung von HX5401NL?

HX5401NL enthält1500 VAC Isolationsspannung, die die Ethernet-Schnittstelle vor elektrischen Spannungen und Bodenpotenzialunterschieden schützt.

5Unterstützt HX5401NL PoE?

Ja. HX5401NL unterstützt4P PoE bis maximal 30 W, so dass es für PoE-fähige Netzwerkgeräte geeignet ist.

6Wie wird der HX5401NL montiert?

HX5401NL verwendet eineBGA-Bump-Gitter-ArrayMontagestil, der eine kompakte SMT-Integration unterstützt.

7Welcher Temperaturbereich beträgt HX5401NL?

Der Betriebstemperaturbereich beträgt-40°C bis +85°C, was es für Industrie- und Netzwerkumgebungen geeignet macht.
