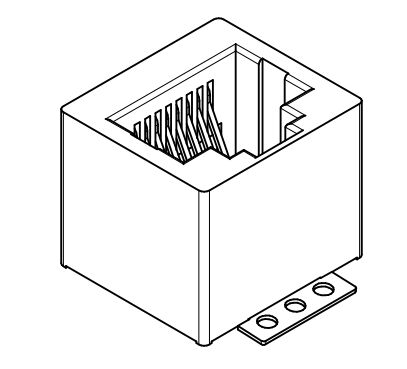

634108149621 8P8C RJ45 Vertikale SMT WR-MJ Katze 3 Modular Jacks

8P8C Vertikale SMT Ethernet-Verbindung Übersicht

Die634108149621 WR-MJ Katze 3 Modulanschlussist einmit einem einzigen Port 8P8C vertikaler SMT RJ45-Anschlussfür eine zuverlässige Ethernet-Konnektivität in Netzwerken und eingebetteten elektronischen Systemen ausgelegt.

Entwickelt vonWürth ElektronikDiese Modulbuchse gehört demWR-MJ-Serieund StützenKategorie 3 Ethernet-Anwendungenunter Beibehaltung der Kompatibilität mit höheren Netzkategorien unter bestimmten Bedingungen.

MitVerpackungen aus Band und Rollen,Verstärkung der Lötfläche, undmit einem Umfang von mehr als 10 mm,, ist der Steckverbinder fürautomatische SMT-Montage und stabile langfristige elektrische Leistung.

Es wird häufig inNetzwerkgeräte, IoT-Ausrüstung und intelligente Gebäudeinfrastrukturdie kompakte und zuverlässige Ethernet-Schnittstellen erfordern.

Spezifikationen für 634108149621 vertikaler RJ45 Jack

1. technische Spezifikationen

2Elektrische Spezifikationen

Die634108149621 Modularstecker der Klasse 3 RJ45ist so konzipiert, dass sie eine stabile elektrische Leistung für Ethernet- und Kommunikationsschnittstellen bietet.

Zu den wichtigsten elektrischen Eigenschaften gehören:

• 1.5 Nennstromkapazität, um eine zuverlässige Signal- und Leistungsübertragung zu gewährleisten.
• 120 V Wechselspannung, geeignet für Standardnetzausrüstung.
• 1000 V Wechselstrom dielektrische Widerstandsfähigkeit, der einen starken Isolationsschutz bietet.
• Niedriger Kontaktwiderstand (≤ 20 mΩ)um die Signalintegrität zu erhalten.
• Hohe Isolierwiderstandsfähigkeit (≥ 500 MΩ)für eine verbesserte elektrische Isolierung.

3. Materialeigenschaften

634108149621 Datenblatt

Vorteile des Designs

1. Optimiert für die automatische SMT-Montage

DieVerpackungen aus Band und RollenErmöglicht eine hohe Geschwindigkeits-Pick-and-Place-Montage und verbessert so die Produktionseffizienz bei der Produktion von Elektronikprodukten in großen Mengen.

2- Zuverlässige PCB-Befestigung

Das integrierteLötflächeerhöht die mechanische Stabilität und sorgt für eine sichere Befestigung am PCB während des Betriebs und des wiederholten Einbaus des Kabels.

3. Flexible Plattform der WR-MJ-Serie

DieWR-MJ-Modulbuchsenfamiliebietet mehrere Konfigurationsmöglichkeiten, darunter:

• Geschützte oder nicht geschützte Versionen
• Integrierte EMI-Feder
• Optionale LED-Anzeigen
• Vertikale oder horizontale Montagerichtung

Diese Flexibilität ermöglicht es Ingenieuren, den Stecker an eine Vielzahl von Netzwerkgeräten anzupassen.

Hauptmerkmale des 634108149621 RJ45-Anschlusses

1. 8P8C RJ45 Modulanschluss
2. Konstruktion der vertikalen Oberflächenbefestigung (SMT)
3. Einzelleingang (1×1)
4. Löttabelle für eine verbesserte PCB-Retention
5. Kunststoffgehäuse ohne Abschirmung
6. Verpackung mit Klebeband und Rollen für die automatische Abholung
7. Rückfluss-kompatible Isolator UL94-V0
8. UL und cULus zertifiziert
9. Für Ethernet-Anwendungen der Kategorie 3 ausgelegtn

- Ich weiß.

Häufig gestellte Fragen zu 634108149621 Katze 3 RJ45 Modular Jack

F1: Welche Art von RJ45-Anschluss ist 634108149621?

A: Die634108149621ist einmit einer Kapazität von mehr als 10 Watt, jedoch nicht mehr als 15 Watt, die für Ethernet-Systeme der Kategorie 3 und kompatible Netzwerkanwendungen ausgelegt sind.

F2: Ist dieser RJ45-Anschluss abgeschirmt?

A: Nein.634108149621 verwendet ein Kunststoffgehäuse ohne Abschirmung, die für viele Standard-Ethernet-Anwendungen geeignet ist, bei denen keine zusätzliche EMI-Schirmung erforderlich ist.

F3: Welche Montagemethode wird für diesen Steckverbinder verwendet?

A: Der Steckverbinder verwendetOberflächenmontage-Technologie (SMT)und wird inVerpackungen aus Band und Rollen, die eine automatisierte Pick-and-Place-Montage in der PCB-Produktion mit hohem Volumen ermöglicht.
