Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ISO,ROHS,REACH
Modellnummer: TM82440anl
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 800 Stk
Preis: $0.3-$0.82
Verpackung Informationen: 800 Stück/Rolle, 1CTN = 6 Rollen = 4800 Stück
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
Serie: |
LAN-Transformator in Industriequalität |
Teilenummer: |
TM82440anl |
Geschwindigkeit: |
1G Base-T |
Anzahl der Ports: |
Single Port |
Montageart: |
SMD/SMT |
Länge: |
15,1 (mm) |
Breite: |
10 (mm) |
Höhe: |
4 mm) |
Serie: |
LAN-Transformator in Industriequalität |
Teilenummer: |
TM82440anl |
Geschwindigkeit: |
1G Base-T |
Anzahl der Ports: |
Single Port |
Montageart: |
SMD/SMT |
Länge: |
15,1 (mm) |
Breite: |
10 (mm) |
Höhe: |
4 mm) |

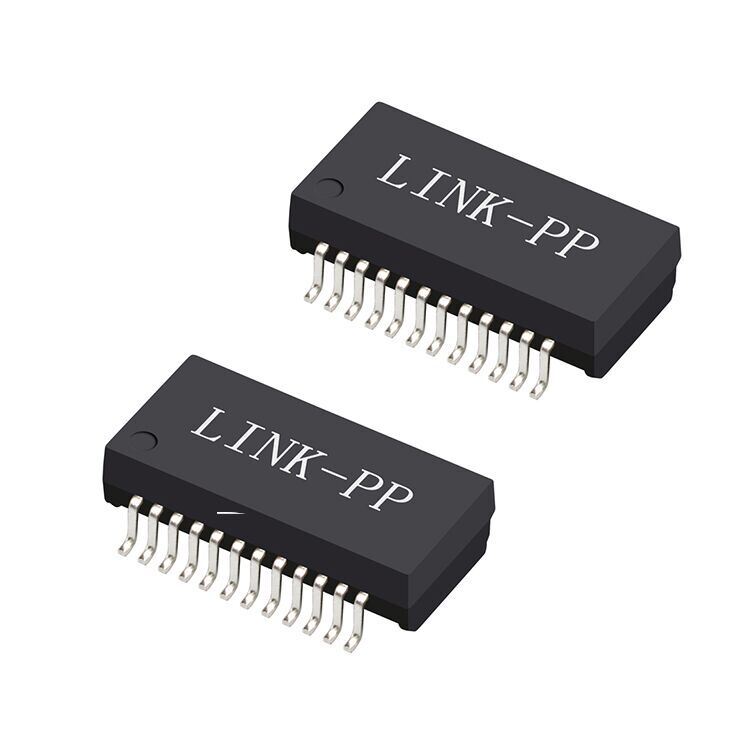

TM82440ANL LAN-Transformator, Single-Port, 1GBase-T Gigabit-Ethernet-Magnetikmodul. 24-Pin-SMT-Gehäuse mit 1500Vrms-Isolation, geringem Einfügedämpfung und einem Betriebsbereich von −40°C bis +85°C.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | TM82440ANL |
| Ethernet-Geschwindigkeit | 1000Base-T |
| Anzahl der Ports | Einzelport |
| Gehäusetyp | 24-Pin SMT |
| Montagetyp | Oberflächenmontage |
| Isolationsspannung | 1500Vrms |
| Betriebstemperatur | −40°C bis +85°C |
| RoHS-Konformität | Ja |
Der TM82440ANL LAN-Transformator ist ein Single-Port 1GBase-T Ethernet-Transformator-Modul, das für Gigabit-Ethernet-PHY-Schnittstellen entwickelt wurde. Dieses 24-Pin-Oberflächenmontage-LAN-Magnetikmodul bietet zuverlässige Signalisolation, exzellente EMI-Unterdrückung und stabile elektrische Leistung für Hochgeschwindigkeits-Ethernet-Netzwerke.
Mit einem Standard-Industriefußabdruck ist der TM82440ANL mit vielen gängigen Gigabit-LAN-Transformator-Designs kompatibel, was eine einfache PCB-Integration und ein vereinfachtes Ethernet-Schnittstellendesign ermöglicht.
Entwickelt für Industrie- und Netzwerkausrüstung arbeitet der Transformator über einen weiten Temperaturbereich von −40°C bis +85°C, was ihn für anspruchsvolle Umgebungen wie industrielle Automatisierungssysteme und Kommunikationsinfrastrukturen geeignet macht.
| Parameter | Frequenz / Bedingung | Spezifikation |
|---|---|---|
| OCL (Induktivität) | 100kHz, 0.1V, 8mA DC-Bias | ≥ 350 µH |
| Übersetzungsverhältnis (TX) | — | 1CT : 1CT ±5% |
| Übersetzungsverhältnis (RX) | — | 1CT : 1CT ±5% |
| Streuinduktivität (LL) | — | ≤ 0.4 µH |
| DC-Widerstand (DCR) | — | ≤ 1.2 Ω |
| Einfügedämpfung | 1 – 100 MHz | ≤ −1 dB |
| Rückflussdämpfung | 1 – 40 MHz | ≥ 16 dB |
| Rückflussdämpfung | 40 – 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Übersprechen | 30 MHz | ≥ −45 dB |
| Übersprechen | 60 MHz | ≥ −40 dB |
| Übersprechen | 100 MHz | ≥ −35 dB |
| Differenziell-zu-Gleichtakt-Unterdrückung (DCMR) | 30 MHz | ≥ −40 dB |
| Differenziell-zu-Gleichtakt-Unterdrückung (DCMR) | 60 MHz | ≥ −35 dB |
| Differenziell-zu-Gleichtakt-Unterdrückung (DCMR) | 100 MHz | ≥ −30 dB |
| Isolationsspannung (Hi-Pot) | — | 1500 Vrms |
1. TM82440ANL Elektrische Zeichnungen
2. TM82440ANL Mechanische Zeichnungen
3. TM82440ANL Zeichnung - Pad-Layout
4. TM82440ANL Zeichnung - Profil des Reflow-Lötens
Der TM82440ANL Gigabit LAN-Transformator wird häufig in Ethernet-Netzwerkausrüstung eingesetzt, darunter:
Sein industrieller Temperaturbereich macht ihn besonders geeignet für industrielle Netzwerkausrüstung und Kommunikationsinfrastruktur.
1. Wofür wird ein LAN-Transformator verwendet?
Ein LAN-Transformator bietet elektrische Isolation, Impedanzanpassung und Rauschunterdrückung zwischen dem Ethernet-PHY und dem Netzwerkkabel und gewährleistet so eine zuverlässige Datenübertragung in Ethernet-Netzwerken.
2. Welche Ethernet-Geschwindigkeit unterstützt der TM82440ANL?
Der TM82440ANL ist für 1GBase-T (1000Base-T) Gigabit-Ethernet-Anwendungen konzipiert.
3. Unterstützt der TM82440ANL industrielle Umgebungen?
Ja. Mit einem Betriebstemperaturbereich von −40°C bis +85°C ist er für industrielle Netzwerkausrüstung geeignet.
4. Welche Isolationsspannung bietet er?
Der Transformator bietet eine 1500Vrms-Isolation und erfüllt die Anforderungen an Sicherheit und Signalintegrität von Ethernet.
