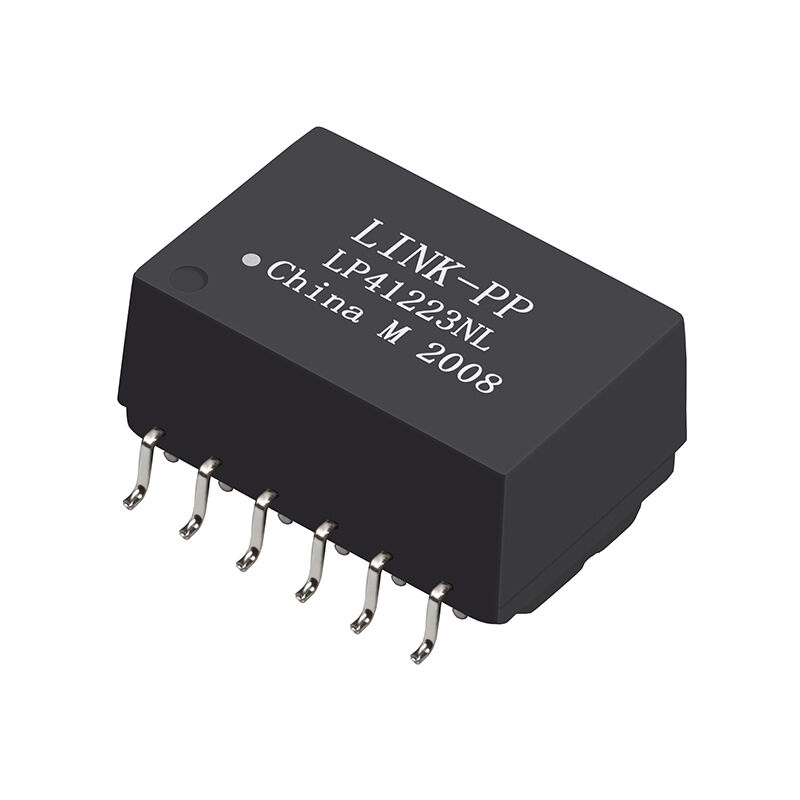

LP41223NL | 10/100 BASE-T Single Port PoE++ Transformermodul

DieLINK-PP LP41223NList ein hochleistungsfähiges, ein-portes 10/100 BASE-T-Magnettransformatormodul, speziell für die nächste Generation entwickeltPoE++ (IEEE 802.3bt)Anwendungen.Dieses Modul wurde entwickelt, um den erhöhten Energiebedarf zu bewältigen.1.1A Gleichstromfähigkeit, so dass es ideal für leistungsstarke Netzwerkgeräte.

1. Schlüsselmerkmale von PoE++ LAN Magnetics

1. PoE++ bereit: Optimiert für erhöhte Leistungsanforderungen mit einer Leistung von 1,1 A Gleichstrom pro Port.- Ich weiß.
2. Standards entsprechen: erfüllt vollständig dieIEEE 802.3btSpezifikation für Hochleistungs-Power over Ethernet.
3. Sicherheitszertifiziert: UL unter Aktennummer anerkanntE484653.
4. Eine solide Isolation: Hochspannungsisolierung von 1500Vrms (1 Minute) oder 1800Vrms (1 Sekunde).
5. Umweltfreundlich: Bleifrei und vollständigRoHSKonformität.
6. Typ des Produkts:Hochleistungs-Ethernet-LAN-Transformator, der für erhöhte PoE++-Stromversorgungsanforderungen ausgelegt ist.
7. Primäre Anwendung:Speziell fürIEEE 802.3bt (PoE++)Systeme, die eine verbesserte Gleichstrombehandlung bis zu1.1A.

2.Elektrische Spezifikationen @ 25°C

2.1 Drehverhältnis

Ein ausgewogenes 1:1-Design sorgt für eine ordnungsgemäße Impedanzmatching zwischen PHY und Kabelseite für 10/100/1000Base-T-Systeme.

2.2 Offene Schaltkreisinduktivität (OCL)

Prüfbedingungen:100 kHz, 0,1 Vrms, 28mA Gleichstromverzerrung

Beibehält eine stabile Niederfrequenzleistung auch unter Gleichstromverzerrungsbedingungen, die für den PoE++-Betrieb erforderlich sind.

2.3 Einsetzungsverlust

Der geringe Einsatzverlust sorgt für eine minimale Signaldämpfung und eine verbesserte Augendiagrammmarge.

2.4 Rückkehrverlust (Mindestwert)

2.5 Kreuzgespräche

Sie sorgt für geringe elektromagnetische Störungen und eine stabile Differenzsignalisierung.

2.6 CMRR (Common Mode Rejection Ratio)

Starke Unterdrückung von Common-Mode-Rauschen, entscheidend für Hochleistungs-PoE++-Systeme.

2.7 Polarität

Schrauben1 und 12und4 und 9sindin der Phase.

2.8 Hi-Pot (von primär bis sekundär)

• 1500 Vrms, 1 Minute oder
• 1800 Vrms, 1 Sekunde

Die Isolierung ist verstärkt, um die Sicherheit zu gewährleisten.

2.9 PoE++ Stromkapazität

Konzipiert für erhöhte PoE++-Anforderungen mit1.1A Gleichstromfähigkeit

Unterstützt leistungsstarke IEEE 802.3bt-Anwendungen.

2.10 Betriebstemperatur

0°C bis +70°C: Geeignet für gewerbliche und industrielle Anlagen.

3. LP41223NLZeichnung des PoE++ LAN-Transformators:

Technische Anmerkung zur Polarität: Pins 1 & 12 und Pins 4 & 9 sind in der Phase, um die Signalintegrität über den Transformator zu gewährleisten.

4. Anwendungen von PoE++ Ethernet LAN Transformer

DieLP41223NList vielseitig und für eine Vielzahl von Netzwerkanwendungen ausgelegt:

• SOHO-Ausrüstung: ADSL-Modems und Heimrouter.
• Unternehmensnetzwerke: LAN-on-Motherboard (LOM) -Entwürfe.
• Infrastruktur: Netzwerkknotenpunkte und Hochleistungs-PoE++-Switches.
• Industrielles IoT: Geräte, die neben den Daten eine Hochstromversorgung benötigen.
