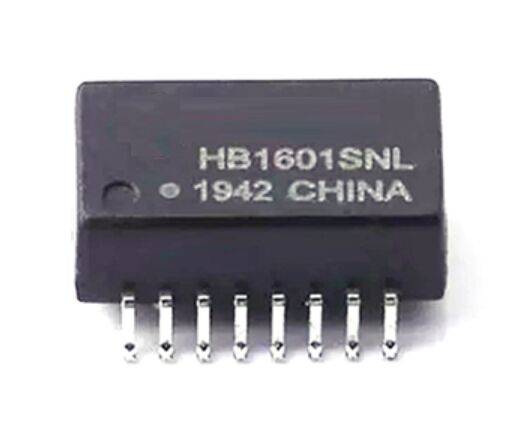

HB1601SNL 10/100Base-T SMD-Ethernet-Trenntransformator SOP-16

HB1601SNL Ethernet-Transformator Übersicht

DieHB1601SNList eine kompaktemit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 Wfür eine zuverlässige Netzwerksignalübertragung und Geräuschunterdrückung in Ethernet-PHY-Schnittstellen ausgelegt.SOP-16-Paket, bietet es galvanische Isolation, Impedanzmatching und eine hervorragende EMI-Leistung für Fast Ethernet-Anwendungen.

Konzipiert gemäßIch habe eine IEEE 802.3undANSI X3.263Der HB1601SNL wird inSOHO-Netzwerkgeräte, LAN-on-Motherboard (LOM) -Designs, Ethernet-Switches, Hubs und industrielle NetzwerkgeräteDas ist es.RoHS-konform, bleifrei, und für die automatisierte SMT-Montage geeignet.

Bestellinformationen

• Teilnummer:HB1601SNL
• Verpackung:SOP-16, Band und Rolle (für automatisierte SMT-Montage)
• Kategorie:LAN Magnetics / Ethernet Isolationstransformatoren

DieHB1601SNList ein zuverlässiger, normenkonformer10/100Base-T SMD-Ethernet-IsoliertransformatorKonzipiert für kompakte, leistungsstarke Netzwerkgeräte mit bewährter elektrischer Leistung, starker Isolierung und UL-Zertifizierung,es ist eine ideale Wahl für OEM-Designs und professionelle Reparaturanwendungen.

▶Ein Angebot anfordern♫ Laden Sie das Datenblatt herunter ♫ ♫ Kontaktieren Sie technischen Support ♫

Schlüsselmerkmale eines SMD-Ethernet-Isoliertransformators

• 10/100Base-T-Ethernet-Isolationstransformator mit integrierter Filterung
• SOP-16 Oberflächenverpackung, optimiert für kompakte PCB-Layouts
• Konzipiert, umIch habe eine IEEE 802.3undANSI X3.263Spezifikationen
• Ausgezeichnete Signalintegritätmit geringem Einsatzverlust und hohem Rücklaufverlust
• HochGeräuschverweigerung im gemeinsamen Modus (DCMR)
• Isolierung von 1500 Vrms (Hi-Pot)für eine zuverlässige galvanische Isolation
• RoHS-konform, bleifreier Bau
• UnterstütztRücklauflöten bis 245 °C (maximal 5 Sekunden)
• UL-zertifiziert(Datei Nr.E484635)

HB1601SNL Datenblatt

Spezifikationen des HB1601SNL LAN Transformators

Mechanische und Umweltvorgaben

Anwendungen von 10/100Base-T SOP-16 LAN-Magnetik

Der HB1601SNL ist für eine breite Palette vonAnwendungen für schnelle Ethernet-Netzwerke, einschließlich:

• SOHO-Netzwerkgeräte(ADSL-Modems, Router, Gateways)
• LAN-on-Motherboard (LOM)Ethernet-Schnittstellen
• Ethernet-Hubs und -schalter
• Eingebettete Ethernet-Controller
• Industrielle Netzwerke und Automatisierungssysteme
• Reparatur und Sanierung von Netzwerkgeräten

Der Formfaktor SOP-16 macht es ideal fürPCB-Konstruktionen mit hoher Dichtewo der Platz auf dem Brett begrenzt ist.

HB1601SNL PCB-Konstruktions- und Montageerläuterungen

• Befolgen Sie die empfohlenenSOP-16 Landmusterum eine ordnungsgemäße Schweißbefeuchtigung und Coplanarität zu gewährleisten.
• Beibehalten angemessenFreiraum zwischen Primär- und Sekundärkreisenzur Erhaltung der Isolationsleistung.
• Der Transformator wird in der Nähe des Ethernet-PHY platziert, um die Spurlänge zu minimieren und die EMI zu reduzieren.
• Verwenden Sie eine kontrollierte Impedanzvermittlung für TX/RX-Differentialpaare.
• Für:mit einer Breite von mehr als 10 mm,, mit einer maximalen Höchsttemperatur von245 °C.

Normen und Konformität von Ethernet-Isolationstransformatoren

• IEEE 802.3-konformfür 10/100Base-T Ethernet
• ANSI X3.263-konform
• RoHS-konformund bleifrei
• UL-anerkannte Komponente(Datei Nr. E484635)

Diese Zertifizierungen machen den HB1601SNL fürweltweite Märkteund langfristigen industriellen Einsatz.

Häufig gestellte Fragen zum HB1601SNL 10/100Base-T Ethernet Transformer

1Was ist die primäre Funktion von HB1601SNL?

HB1601SNL enthältGalvanische Isolation, Impedanzgleichung und Geräuschunterdrückungzwischen dem Ethernet PHY und dem Netzwerkkabel in 10/100Base-T-Anwendungen.

2. Ist HB1601SNL für PoE-Entwürfe geeignet?

HB1601SNL ist für die Isolierung von Fast-Ethernet-Signalen ausgelegt.Die PoE-Fähigkeit hängt vom Gesamtsystemdesign abVor der Verwendung überprüfen Sie immer die Standards des PoE.

3Kann HB1601SNL in Industrieumgebungen verwendet werden?

Ja, mit seinemhohe Isolationsspannung, starke DCMR-Leistung und UL-Erkennung, ist es für industrielle und eingebettete Ethernet-Anwendungen im angegebenen Temperaturbereich geeignet.

4. Ist dieses Teil für die automatisierte SMT-Produktion geeignet?

Das SOP-16-Paket unterstütztVerpackung mit Band und Rollen und Standard-Rückflusslöten.
