L9-FC553101-60PPC 155Mbps 1 × 9 FC-Transceiver Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1×9 FC optischer Transceiver ¥ 155 Mbps, Tx 1550 nm / Rx 1310 nm, bis zu 60 km (Single-Mode), DC 5.5 ¥ 26 V Eingang, TTL-Schnittstelle.industrielle Serienwandler und SDH/STM-1-AnwendungenDatenblatt und Bestellinformationen drinnen.


155 Mbps 1 × 9 Empfänger Produktübersicht

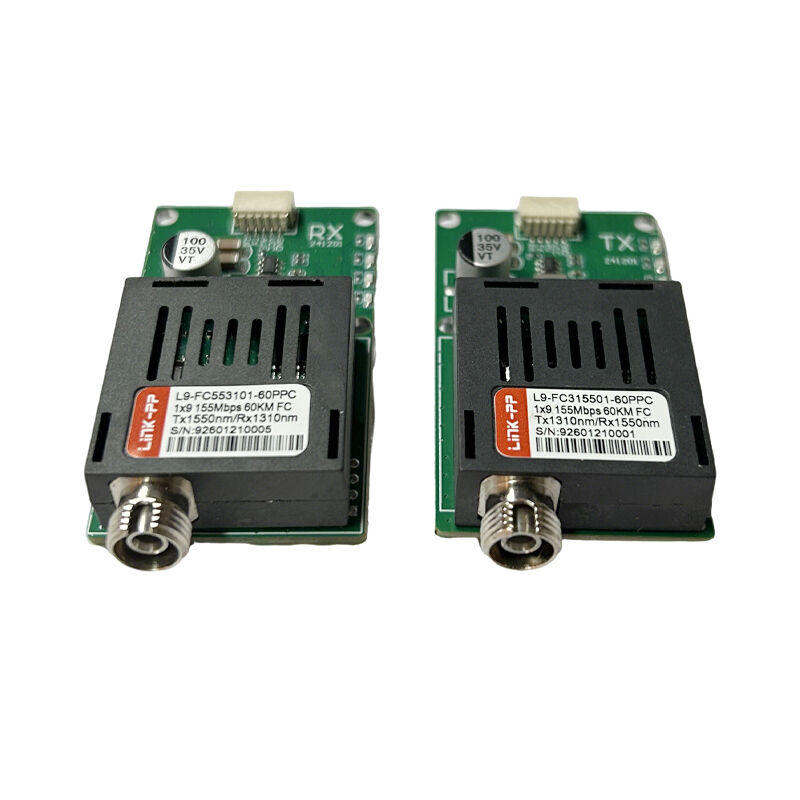

L9-FC553101-60PPCist ein 1×9-Formfaktor, einfaser-bidirektionale optische Transceiver für155 MbpsSerielle optische Kommunikation über große Entfernungen.

Das Modul verwendet eineFC-optischer Steckverbinder, mitTx 1550 nm / Rx 1310 nm, und unterstützt Übertragungsdistanzen vonbis zu 60 kmüber eine einmodische Faser.

Mit einemein breiter DC-Eingangsspannungsbereich von 5,526 Vund aTTL-elektrische Schnittstelle, ist dieser Transceiver für UAV Luft-Boden-optische Verbindungen, TTL-zu-Faser-Konverter, industrielle Telemetrie-Systeme und alte STM-1 / OC-3-Kommunikationsgeräte geeignet.

Wesentliche Merkmale

• 1 × 9 Industrie-Standard-optischer Empfängermodul
• Datenrate:155 Mbps
• Einfaser-Bidirectionalgetriebe
• Optische Wellenlängen:Tx 1550 nm / Rx 1310 nm
• Übertragungsabstand:bis zu 60 km(80 km Option verfügbar)
• Optischer Stecker:FC
• Elektrische Schnittstelle:TTL-Logikstufe
• Breite Eingangsspannung:Gleichstrom 5,5 V bis 26 V
• Niedrige Latenzzeit, hohe EMI-Immunität
• RoHS-konform
• Optionale industrielle Temperaturstufe für raue Umgebungen

Technische Spezifikationen des L9-FC553101-60PPC 60km FC-Fibertransceivers

1. Allgemeine Merkmale

2. Optische Parameter

3. Elektrische Parameter

4. Umweltbedingungen

5. Konformität

Mechanische Informationen

• Verpackung:Durchlöchermodul 1 × 9
• Aufbau:PCB-Lötspfähle
• Mechanische Abmessungen:Industrie-Standard 1×9 Fußabdruck
• Orientierung:Festplatzierung für die einfache Integration von PCBs

(Mechanische Zeichnung und PCB-Abdruck auf Anfrage erhältlich)

60 km 1x9 Empfänger Anwendungen

• Luft-Boden-optische Kommunikationssysteme für UAV
• TTL auf Glasfaserkonverter
• UAV-optische Datenverbindungen und FPV-Systeme
• Industrielle Steuerung und Telemetrie
• Serielle Kommunikation über Fernfaser
• STM-1 / OC-3 alte Telekommunikationssysteme

Anmerkungen zur Vereinbarkeit

• mit einer Breite von mehr als 50 mm,
• Sicherstellen der korrekten Wellenlängenpaarung (Tx 1550 nm / Rx 1310 nm) am anderen Ende
• Kompatibel mit Standard-TLT-Logikstufen
• Der FC-Anschluss muss mit dem Typ des Verbindungskabeln übereinstimmen.

L9-FC553101-60PPC Bestellinformationen

• Teilnummer:L9-FC553101-60PPC
• Standardreichweite:60 km
• Optionale Reichweite:80 km
• Anschluss:FC
• Temperaturgrad:Handels- oder Industriezweig (bei der Bestellung angeben)

Für Datenblätter, Muster, Preise und technischen Support:Kontaktieren Sie unsIch bin hier.

FAQ über das TTL-zu-Faser-Modul L9-FC553101-60PPC

F1: Wofür wird das L9-FC553101-60PPC verwendet?

A: Es wird für die Fernübertragung von 155 Mbps TTL auf Glasfaser verwendet, häufig in UAV-Kommunikation, industrieller Telemetrie und alten Telekommunikationssystemen.

F2: Unterstützt dieses Modul UAV-Antriebssysteme?

A: Ja, das Modul unterstützt einen breiten Eingangsspannungsbereich von 5,5 – 26 V Gleichstrom und eignet sich für Fahrzeug- und UAV-Plattformen.

F3: Gibt es eine 80 km-Version?

A: Ja, auf Anfrage gibt es eine 80 km lange Strecke.

F2: Welche Faser und welchen Steckverbinder verwendet er?

A: Einmodalfaser (9/125 μm) mit einem FC-optischen Steckverbinder.
