Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: L9-FC315501-60PPC
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: 12.98USD/PCS
Verpackung Informationen: T & r
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Optische Schnittstelle: |
fc Verbindungsstück |
Elektrische Schnittstelle: |
TTL-Logik |
Distanz: |
≤60 km |
Formfaktor: |
1x9 |
Datenrate: |
100M/155M |
Wellenlänge: |
1310 nm TX / 1550 nm RX |
Optische Schnittstelle: |
fc Verbindungsstück |
Elektrische Schnittstelle: |
TTL-Logik |
Distanz: |
≤60 km |
Formfaktor: |
1x9 |
Datenrate: |
100M/155M |
Wellenlänge: |
1310 nm TX / 1550 nm RX |

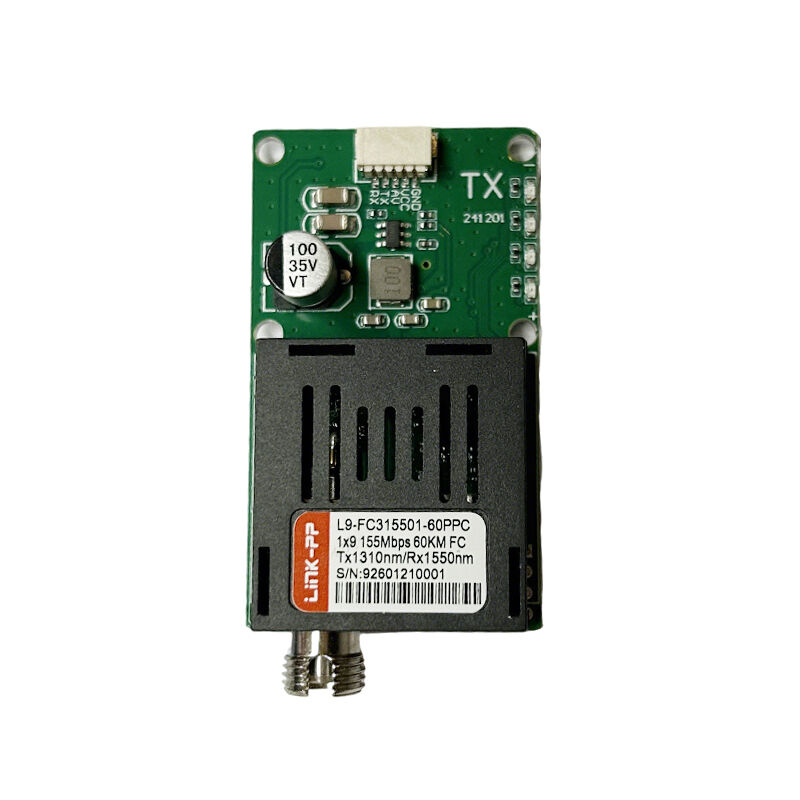

DieL9-FC315501-60PPCist ein leistungsstarker1x9 TTL-Optischer EmpfängermodulfürFernleitungen mit GlasfaserinLuft-Boden-UAV-Systeme, industrielle Steuerung und raue elektromagnetische Umgebungen.
Dieses Modul unterstützt155 Mbps Datenübertragung über einmodische Glasfaser bis zu 60 km, mitBreitspannungseingang DC 5,526V,niedrige Latenzzeit, undstarke EMI-Immunität, so dass es ideal fürDrohnen-Telemetrie, optische Luft-Boden-Verbindungen und Fernsteuerungsnetze.
Der L9-FC315501-60PPC arbeitet alsmit einer Leistung von mehr als 50 Watt, bestehendA- und B-End-Modulemit komplementären Wellenlängen.
| Ende | Funktion |
|---|---|
| A-End (Luftgestützte / UAV) | TTL → Optik (Tx 1550 nm / Rx 1310 nm) |
| B-End (Bodenstation) | Optische → TTL (Tx 1310 nm / Rx 1550 nm) |
Die Full-Duplex-Übertragung über eine Single-Mode-Faser ermöglicht eine zuverlässige Echtzeitkommunikation bis zu 60 km.
| Parameter | Min. | Typisch | Maximal | Einheit |
|---|---|---|---|---|
| Wellenlänge des Senders | 1530 | 1550 | 1565 | m |
| Wellenlänge des Empfängers | 1260 | 1310 | 1360 | m |
| Ausgangsoptische Leistung | -2 | +3 | +5 | dBm |
| Empfängerempfindlichkeit | - Ich weiß. | - Ich weiß. | - 34 Jahre. | dBm |
| Optisches Budget | ≥ 32 | - Ich weiß. | - Ich weiß. | dB |
| Bitfehlerrate (BER) | ≤ 1 × 10−12 |
| Parameter | Spezifikation |
|---|---|
| Elektrische Schnittstelle | TTL |
| Logische Ebene | 3.3V / 5V kompatibel |
| Versorgungsspannung | Gleichspannung 5,5 V 26 V |
| Stromverbrauch | ≤ 2,5 W |
| Schutz | Umgekehrte Polarität, Überspannungsschutz |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -40 ~ +85 °C |
| Speichertemperatur | -40 ~ +85 °C |
| Formfaktor | 1x9 |
| Typ des Steckers | FC |
| Wohnungen | Metallschirm |
| Montierung | Durchlöchige PCB |
| Entfernung | Empfohlenes Modell |
|---|---|
| ≤ 20 km | 155M 20km TTL-Fasermodule |
| ≤ 40 km | 155M 40km TTL-Fasermodule |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M 80km TTL-Fasermodule |
F1: Kann dieses Modul direkt an MCU- oder FPGA-TTL-Ports angeschlossen werden?
Die TTL-Schnittstelle ist voll kompatibel mitMCU, FPGA, DSP und Flugsteuerung.
F2: Kann es in hohen EMI-Umgebungen arbeiten?
Ja, die Glasfaserübertragung ermöglichtvollständige elektrische Isolierung und EMI-Immunität, ideal für Drohnen und Industrieumgebungen.
F3: Unterstützt es eine bidirektionale Übertragung?
Ja, voll-duplex optische Kommunikation über Single-Mode-Faser.
