AGST5009B Einzelport SMD 2.5GBASE-T Magnetmodul IEEE 802.3bz


749020011A WE-LAN LAN-Transformator für 1000Base-T SMT RJ45-Anwendungen, mit 1500V Isolierung, 350µH Induktivität, verbesserter CMRR und einem industriellen Temperaturbereich von –40°C bis +85°C. Ideal für industrielle Ethernet-Anwendungen, Router, Switches, IP-Kameras und IoT-Geräte.

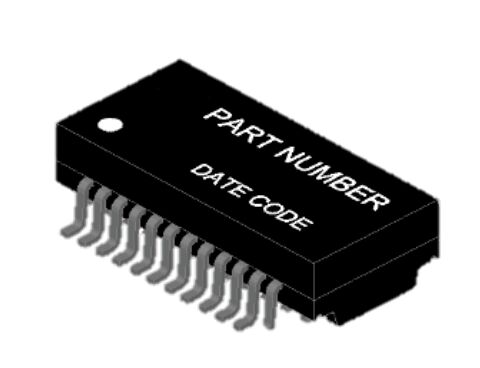

AGST5009B 2,5G Magnetmodul Beschreibung:

Das AGST5009B 2,5G Magnetmodul ist ein Ein-Port-SMD-Ethernet-Transformator-Modul, das für 2,5GBASE-T (IEEE 802.3bz) Anwendungen entwickelt wurde. Mit exzellenter Signalintegrität, geringem Einfügedämpfung, hoher Isolationsspannung und zuverlässiger EMI-Unterdrückung ist das AGST5009B optimiert für 2,5G kommerzielle und industrielle Ethernet-Switches sowie für hochvolumige Consumer-Netzwerkgeräte.

Mit vollständiger PHY-Interoperabilität, RoHS- und Halogenfrei-Konformität und SMT-Kompatibilität für die Massenproduktion bietet das AGST5009B eine robuste und kostengünstige magnetische Lösung für Multi-Gigabit-Ethernet-Designs der nächsten Generation.

Wichtige Spezifikationen:

Elektrische Spezifikationen (@25 °C)

AGST5009B LAN-Magnetik Zeichnung

1. AGST5009B Mechanisch

2. AGST5009B Schaltplan

Funktionale Vorteile des AGST5009B 2,5GBASE-T Ethernet-Transformators:

1. Optimiert für 2,5GBASE-T Leistung

Das AGST5009B wurde entwickelt, um die strengen Anforderungen an Signalintegrität und EMI-Leistung von IEEE 802.3bz zu erfüllen, und gewährleistet saubere Augendiagramme, geringen Jitter und stabile 2,5G-Datenübertragung.

2. Hervorragende EMI-Unterdrückung & Rauschfestigkeit

Mit hoher Rückflussdämpfung und starker Gleichtaktunterdrückung reduziert dieses Magnetmodul effektiv elektromagnetische Störungen (EMI) und ist somit ideal für dichte PCB-Layouts und Hochgeschwindigkeits-Ethernet-Systeme.

3. Breite PHY-Kompatibilität

Das AGST5009B ist vollständig kompatibel mit allen wichtigen Ethernet-PHY-Anbietern, einschließlich:

• Broadcom

• Marvell

• Realtek

• TI

• Microchip

Gewährleistet Plug-and-Play-Interoperabilität und vereinfachte Hardware-Validierung.

4. Hohe Zuverlässigkeit & Produktionsstabilität

• RoHS-konform & Halogenfrei

• MSL 1 Feuchtigkeitsempfindlichkeitsstufe

• Hochtemperatur-Reflow-kompatibel (245°C)

• 13" Tape & Reel-Verpackung für automatisierte SMT-Montage

Typische Anwendungen von SMD LAN-Transformatoren:

• 2,5G Ethernet-Switches
• Multi-Gigabit-Netzwerkadapterkarten (NIC)
• 2,5G RJ45-Steckermodule (MagJack)
• Enterprise-Access-Switches
• Industrielle Ethernet-Controller
• Smart-Home-Gateways & Wi-Fi 6/6E-Router
• Hochvolumige Consumer-Netzwerkgeräte

AGST5009B​ Prozess- & Materialkonformität

1. J-STD-002: Lötbarkeit bei 245°C Reflow-Profil

2. J-STD-020: Feuchtigkeitsempfindlichkeitsstufe 1

3. J-STD-075: R7, 245°C maximale Durch-Reflow-Temperatur

4. Gehäusematerial: DAP (Diallylphthalat), UL 94V-0-zertifiziert

5. Anschlussrahmen: Kupferlegierung

• Unterplattierung: Nickel 1,0–3,0 µm
• Überplattierung: 100% Zinn, 6–10 µm
• Oberfläche: Mattes Zinn, bleifreilötkompatibel
