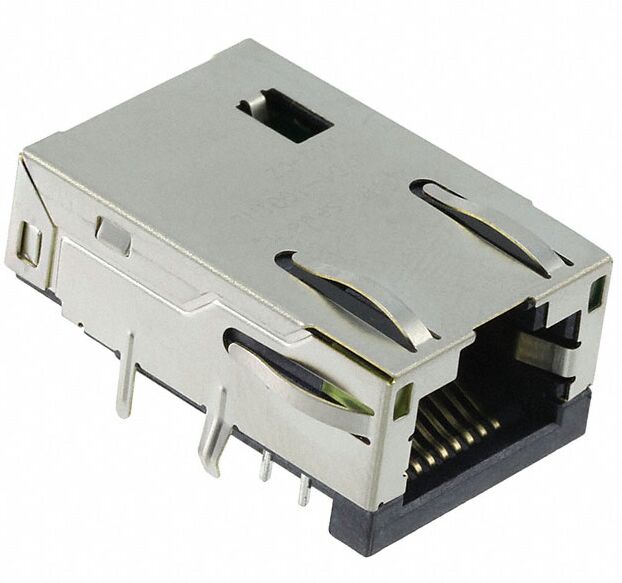

JXD1-1001NL 1x1 RJ45 Magjack Through-Hole für 100BASE-TX
JXD1-1001NL – geschirmter RJ45 1x1 für 100BASE-TX mit 1CT:1CT-Transformator, 2250 VDC Isolation, Through-Hole-Montage, selektive Goldkontakte. Ideal für industrielle Ethernet- und Telekommunikationsschnittstellen.
Technische Spezifikationen
Allgemeine Spezifikationen
| Parameter |
Spezifikation |
| Produktnummer |
JXD1-1001NL |
| Beschreibung |
RJ45 1x1-Steckverbinder, integrierter Transformator (1:1), 100BASE-TX |
| Anzahl Ports / Kanäle |
1 x 1 |
| Datenrate |
100BASE-TX (100 Mbps) |
| Übersetzungsverhältnis |
1CT : 1CT (1 : 1) |
| Isolation (PHY-Seite zu Leitungsseite) |
2250 VDC |
| Montageart |
Through-Hole |
| Betriebstemperatur |
-40 °C bis +85 °C |
| Lagertemperatur |
-40 °C bis +85 °C |
| RoHS |
Ja |
Material- und Beschichtungsspezifikationen
| Artikel |
Material / Beschichtung |
| Gehäuse |
Thermoplast, schwarz, UL94 V-0 |
| Schirm |
Messing, vernickelt |
| Kontakte |
Kupferlegierung |
| Kontaktbeschichtung |
Selektives Gold im Kontaktbereich (min. 6 µin) |
Das Datenblatt gibt eine Mindestvergoldung von 6 Mikro-Zoll in den Kontaktbereichen an.
Mechanische Spezifikationen
| Abmessung |
Wert (typisch) |
| Gesamtlänge (inkl. Verriegelung) |
≈ 26,06 mm (1,026 Zoll) |
| Gesamtbreite |
≈ 17,58 mm (0,692 Zoll) |
| Gesamthöhe |
≈ 8,78 mm (0,346 Zoll) |
Beziehen Sie sich auf die mechanische Zeichnung des Herstellers für das vollständige Pin-Layout und die Maßtoleranzen bei der Erstellung des PCB-Footprints.
Elektrische Spezifikationen
| Parameter |
Spezifikation |
| Einfügedämpfung |
(gemäß Datenblatt, typisch für 100-MHz-Links) |
| Rückflussdämpfung (Beispielband minima) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Nebensprechen / NEXT |
≥ -30 dB (1-100 MHz) typisch (Datenblattwerte) |
| Gleichtaktunterdrückung / CMRR |
Gemäß Datenblatt spezifiziert (Konstruktionsziel für LAN-Transformatoren) |
| Hipot / Spannungsfestigkeit |
2250 VDC (PHY zu Leitung) |
Produktübersicht
Kompakter, robuster, geschirmter RJ45-Steckverbinder mit integriertem 1CT:1CT-Transformator, entwickelt für 100BASE-TX-Anwendungen. Ausgelegt für industrielle Temperaturbereiche und Wellenlötmontage mit Through-Hole-Anschluss – geeignet für eingebettete Router, Switches, Industrie-Controller und Telekommunikationsgeräte.
Geschirmter Through-Hole-RJ45-Steckverbinder mit integriertem LAN-Transformator (1CT:1CT), 2250 VDC Isolation, selektiv vergoldete Kontakte und Betriebsbereich von -40 °C bis +85 °C.
Hauptmerkmale und Vorteile
- Integrierter LAN-Transformator (1:1) reduziert die Stückliste und vereinfacht das Magnetikdesign.
- Hohe Isolation (2250 VDC) zwischen PHY und Leitung für Sicherheit und Zuverlässigkeit.
- Through-Hole-Gehäuse empfohlen für Wellenlöten – robust für Feldgeräte.
- Breiter Temperaturbereich (-40 bis +85 °C) für industrielle und Außenanwendungen.
- Selektiv vergoldete Kontakte gewährleisten geringen Kontaktwiderstand und lange Lebensdauer.
- Geschirmtes Gehäuse mit vernickeltem Messingschirm verbessert die EMI/EMC-Leistung.
Technische Dokumentation
JXD1-1001NL Schaltpläne
JXD1-1001NL Abmessungen
JXD1-1001NL Empfohlener PCB-Layout
Häufig gestellte Fragen
F1: Wofür wird JXD1-1001NL verwendet?
A: JXD1-1001NL ist ein
1x1 geschirmter RJ45-Steckverbinder mit integriertem LAN-Transformator, entwickelt für
100BASE-TX Ethernet-Anwendungen. Er wird häufig verwendet in:
- Industriellen Ethernet-Geräten
- Eingebetteten Routern und Gateways
- Netzwerk-Switches
- Telekommunikations-Schnittstellenmodulen
- Automatisierungs- und Steuergeräten
Seine
hohe Isolation (2250 VDC) und
weite Betriebstemperaturbereich (-40 °C bis +85 °C) machen ihn für industrielle und raue Netzwerkumgebungen geeignet.
F2: Enthält JXD1-1001NL integrierte Magnetik?
A: Ja. JXD1-1001NL verfügt über einen eingebauten LAN-Transformator mit einem Übersetzungsverhältnis von 1CT:1CT, wodurch externe Magnetik überflüssig wird und das PCB-Design vereinfacht wird, während gleichzeitig die Signalintegrität verbessert wird.
F3: Ist JXD1-1001NL für PoE-Anwendungen geeignet?
A: Nein. JXD1-1001NL ist für nicht-PoE Ethernet-Schnittstellen konzipiert. Für Power over Ethernet (PoE)-Designs sollte ein PoE-fähiger RJ45-Steckverbinder mit verstärkter Magnetik und Strombelastbarkeit ausgewählt werden.
F4: Was ist die maximal unterstützte Datenrate?
A: Der Steckverbinder unterstützt 100BASE-TX (100 Mbps) Ethernet-Anwendungen. Er ist nicht für Gigabit (1000BASE-T) oder höhere Ethernet-Standards ausgelegt.
F5: Was ist der Betriebstemperaturbereich?
A: JXD1-1001NL arbeitet zuverlässig von -40 °C bis +85 °C, was ihn für industrielle, Außen- und Hochzuverlässigkeitsanwendungen.
F6: Welche Art von PCB-Montage verwendet JXD1-1001NL?
A: Er verwendet Through-Hole-Montage und wird für Wellenlötprozesse empfohlen, was eine ausgezeichnete mechanische Festigkeit und Haltbarkeit für industrielle Hardware-Designs bietet.
F7: Welche Isolationsspannung bietet JXD1-1001NL?
A: Der Steckverbinder bietet eine 2250 VDC Isolation zwischen der PHY-Seite und der Leitungsseite, was elektrische Sicherheit und die Einhaltung von Vorschriften in industriellen Ethernet-Geräten gewährleistet.
F8: Entspricht JXD1-1001NL Industriestandards?
A: Ja. Er entspricht IEEE 802.3u (100BASE-TX) und RoHS-Umweltstandards, und sein RJ45-Hohlraum entspricht den FCC Part 68-Anforderungen.
F9: Gilt JXD1-1001NL als Low-Profile-RJ45-Steckverbinder?
A: Nein. Mit einer Höhe von ca. 8,78 mm wird JXD1-1001NL als kompakter Mid-Profile-RJ45-Steckverbinder klassifiziert, der für platzbeschränkte PCB-Layouts geeignet ist, aber nicht als ultra-flach gilt.
F10: Welcher Lötprozess wird empfohlen?
A: Das Teil wird für das Wellenlöten empfohlen, mit einer maximalen Spitzentemperatur von 260 °C für bis zu 10 Sekunden. Dies gewährleistet zuverlässige Lötstellen und verhindert thermische Schäden.
F11: Welche Materialien werden in JXD1-1001NL verwendet?
A:
- Gehäuse: UL94 V-0-klassifiziertes Thermoplast (schwarz)
- Schirm: Messing mit Vernickelung
- Kontakte: Kupferlegierung mit selektiver Vergoldung (≥6 µin)
Dies gewährleistet
ausgezeichnete mechanische Haltbarkeit, EMI-Schutz und elektrische Leistung.
F12: Ist JXD1-1001NL RoHS-konform?
A: Ja. JXD1-1001NL ist vollständig RoHS-konform und eignet sich für umweltreglementierte Märkte, einschließlich der EU und Nordamerika.
F13: Welche Verpackungsoptionen sind verfügbar?
A: Standardverpackung ist einzelne antistatische Beutel + Schutzschale + Außenkarton. Bulk-Verpackungsoptionen können für Großaufträge verfügbar sein.
F14: Ist JXD1-1001NL noch in Produktion?
A: JXD1-1001NL ist derzeit als EOL (End of Life) gekennzeichnet. Für Neuentwicklungen empfehlen wir die Auswahl von pin-kompatiblen Alternativen, um eine langfristige Lieferstabilität zu gewährleisten.
F15: Was sind empfohlene Alternativen für JXD1-1001NL?
A: Kompatible Alternativen umfassen typischerweise 1x1 RJ45-Steckverbinder mit integrierter Magnetik, 100BASE-TX-Unterstützung, Through-Hole-Montage und 2250 VDC Isolation. Kontaktieren Sie unser Ingenieurteam für Empfehlungen für Drop-in-Ersatzteile.
