Weibliches Verbindungsstück des Ethernet-ARJ-132, ATA6617C-P3QW Buit-in der Z-Welle

Weibliches Verbindungsstück des Ethernet-ARJ-132, ATA6617C-P3QW Buit-in der Z-Welle

Schnelle Details

1.10/100/1000 Vorsprungs--Untenanwendungen des Basis--teinzelne Hafen-Rj45

2.1X1, INT. MAG., LED, RÜCKklinke

【3 .ARJ-132, das entwirft vorbildliches】

4. LPJG0860G4NL-【Massenproduktions-Modell】

4.LED optional, EMS-Finger optional.

Beschreibung

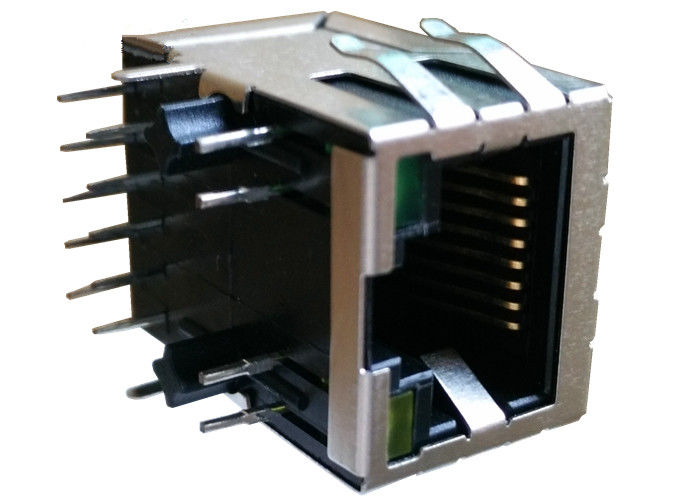

1X1-Tab-Down RJ45 Magjack mit/ohne LED, IEEE 802.3af/at treffend

1. Produkt-Art Eigenschaften:

  1) Produkt-Art = Verbindungsstück
  2) Jack-Art = RJ45
  3) Profil = Standard
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)

2. Mechanisches Zubehör:
  1) Jack-Konfiguration = 1 x 1

3. Elektrische Eigenschaften:
  1) abgeschirmt = ja

4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - Unterseite = außen
  2) Beendigungs-Methode = Lötmittel

5. Körper-in Verbindung stehende Eigenschaften:
  1) sondern Hafen-Konfiguration =/multi aus
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge

6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg

7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack

8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,

      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS

9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
  2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand

10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTE 1500Vrms

Anwendungen für Terminalbenutzer

Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…

Wettbewerbsvorteil

18 Jahre Produktionserfahrung,

Personal 2600,

100% Test

Flexible Lieferfrist

Hauptkunde

Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......

Ems-Anwendung

Flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
