S16037G 10/100Base‑T SMD-16P Ethernet-Transformator-Modul 350µH OCL


S16037G ist ein 10/100Base-T SMD Ethernet-Transformator mit 350μH OCL, 1:1 Drehverhältnis, 1,5kVrms Isolation, RoHS-konform. Ideal für Fast Ethernet-Designs.

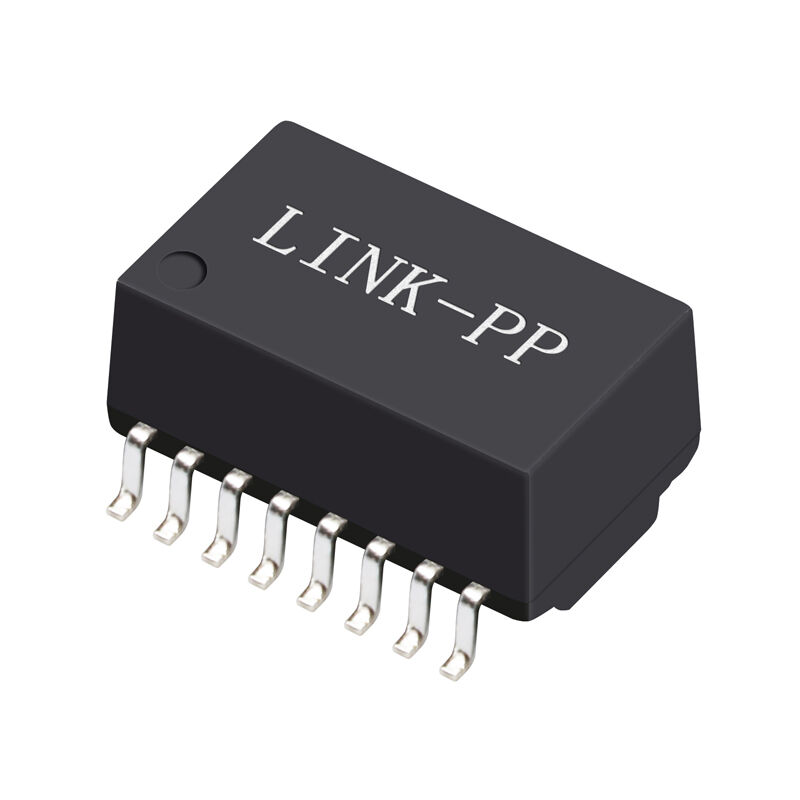

S16037G LAN-Transformator Übersicht


Die...S16037Gist eine kompakte10/100Base-T-LAN-MagnettransformatormodulEs integriert Sende- und Empfangsmagnetik in eine11:1 Drehverhältnis, TagungIEEE 802.3 / 802.3uAnforderungen für 10BASE-T- und 100BASE-TX-Anwendungen.

Mit350 μH minimale OCL bei 8 mA Verzerrung, geringer Einsatzverlust und robust1.5 kVrms Hi-Pot-Isolation, S16037G sorgt für eine stabile Datenübertragung, eine verbesserte EMI-Leistung und eine langfristige Zuverlässigkeit in räumlich begrenzten Konstruktionen.16-Pin-SMD-Paket (12,8 × 6,9 mm)und ist vollständigRoHS-konform und halogenfrei.


Hauptmerkmale des SMD-Transformators S16037G 10/100Base‐T

• Unterstützt10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11 TX/RX-Wendungsverhältnisfür eine ausgewogene Signalkopplung
• 350 μH Mindest-OCL@ 100 kHz, 0,1 V, mit 8 mA Gleichstromverzerrung
• Niedriger Einsatzverlust: -1,15 dB maximal (0,3~100 MHz)
• Hohe Isolationsspannung: 1500 Vrms Hi-Pot
• KompakteSMD‐16P-Paketfür die automatische Montage
• RoHS und halogenfreiKonformität

Elektrische Spezifikationen (@ 25 °C)

S16037G SMD-16P Ethernet-MagnetmodulDatenblatt

S16037G Datenblatt-Schema

S16037G Datenblatt-Mechanik

Leistung der Signalintegrität

Rücklaufverlust (dB Min)

Überspannung (dB Min)

DCMR-Differential-to-Common-Mode Abstoßung (dB Min)

 Mechanische Spezifikationen des LAN-Transformators S16037G

Umwelt und Konformität

• Betriebstemperatur:0 °C bis +70 °C
• Speichertemperatur:- 0 °C bis + 85 °C
• Einhaltung der Vorschriften:RoHS, halogenfrei

10/100Base‐T LAN-Transformatoren-Normen und Entwurfsbemerkungen

1. Konzipiert, umIEEE 802.3 / 802.3uAnforderungen an schnelles Ethernet
2. 350 μH OCL bei 8 mA Bias unterstützt eine stabile Ausgangslinie und reduzierte Verzerrung
3. Optimiert für niedrige EMI und zuverlässige Verbindungsleistung über Kupferkabeln mit verdrehter Paare

Häufig gestellte Fragen

F1: Was ist OCL in 10/100Base-T-Magnetik?

OCL (Open Circuit Induktivität)beschreibt die Induktivität des Primärtransformators, wenn der Sekundärtransformator offen ist.10/100Base-T-Ethernet-Entwürfe, ist eine ausreichende OCL für die Aufrechterhaltung der Signalintegrität bei niedrigen Frequenzen von entscheidender Bedeutung.
Für S16037G ist einMindest-OCL von 350 μH bei 8 mA Gleichstromverzerrunghilft:


• Verhinderung von Wanderungen in MLT-3-codierten Signalen
• Aufrechterhaltung einer stabilen Verbindungsleistung über lange Kupferkabel
• Erfüllung der Anforderungen an Rückgabeverluste und -verzerrungen gemäß IEEE 802.3u


Eine unzureichende OCL kann zu erhöhter Nervosität, Paketfehlern oder Linkinstabilität führen, insbesondere in lauten Umgebungen.


F2: Kann S16037G Pulse- oder Halo-Fast-Ethernet-Transformatoren ersetzen?

- Ja, das ist es.S16037G kann als funktioneller Ersatz verwendet werdenFür vieleImpulse und Halo 10/100Base-T Ethernet-Transformatormodulemit ähnlichen elektrischen Spezifikationen.
Bei der Bewertung der Kompatibilität von Ersatzteilen sollten die Konstrukteure überprüfen:


• AbgleichDrehverhältnis (1:1)
• VergleichbarOCL-Nennwert (≥ 350 μH)
• ÄquivalentVerpackungstyp und Ausdruck (SMD-16P)
• Grenzwerte für Isolationsspannung und Einsetzverlust


S16037G erfüllt die elektrischen Kernanforderungen von IEEE 802.3u, die üblicherweise für Fast-Ethernet-Magnetik festgelegt werden, was es für den Drop-in- oder Near-Drop-in-Ersatz in vielen Designs geeignet macht.


10/100Base-T vs. 1000Base-T Magnetik: Hauptunterschiede


Obwohl beide Ethernet-Magnetkomponenten sind,10/100Base-Tund1000Base-TTransformatoren sind für unterschiedliche Signal- und Leistungsanforderungen ausgelegt.


10/100Base-T-Magnetik

• Unterstützung10 Mbps und 100 MbpsDatenraten
• üblicherweise verwendetEinzelpaarsignalisierung pro Kanal
• Geringere Anforderungen an Bandbreite und Crosstalk
• OCL-Werte um350 μHsind ausreichend
• Häufig in kostensensitiven und eingebetteten Entwürfen verwendet

1000-Base-T-Magnetik

• UnterstützungDatenraten von 1 Gbpsüber vier verdrehte Paare
• Sie verlangen strengereRückkehrverlust, Überschall und DCMRLeistung
• Häufigintegrierte Common-Mode-Stocher
• Höhere Komplexität und strengere Impedanzkontrolle
• In Switches, Routern und Hochleistungs-LAN-Geräten verwendet


Die Auswahl des richtigen Magnettyps gewährleistet die Einhaltung der IEEE-Standards und vermeidet Probleme mit der Signalintegrität während des Ethernet PHY-Betriebs.


S16037G 10/100Base-T SMD Ethernet-Transformator Zusammenfassung


Die...S16037Gist normenkonform10/100Base-T SMD Ethernet-TransformatorEs bietet 350 μH OCL, geringen Einsetzverlust und hohe Isolierung in einem kompakten Fußabdruck.und Kompatibilität mit den gängigen Fast Ethernet PHY-Designs.
