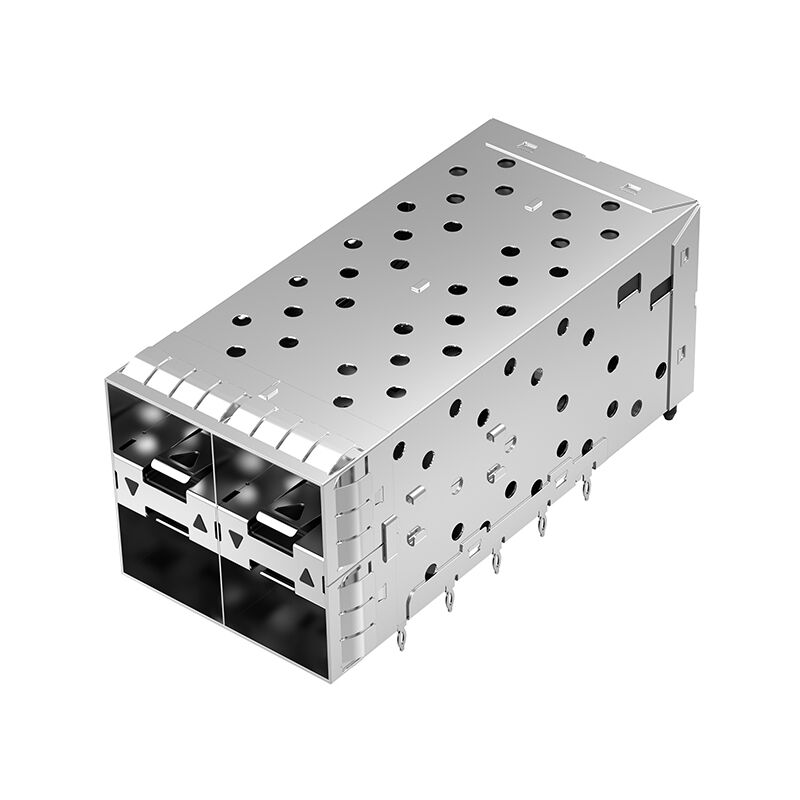

LP22BC01301 SFP+ 2x2 Käfiganschluss mit Außenlichtrohr


LINK-PP LP22BC01301 SFP+ 2x2 Cage Connector mit äußerer Lichtleitung. Press-fit, rechtwinklig, 4-Port, -40 bis 85°C, Tray-Verpackung. Ideal für Rechenzentrum und Netzwerk.


• Hochgeschwindigkeitssignalintegrität durch nickelbeschichtete Kupferkäfige und vergoldete Kontakte gewährleistet
• LED-Statussichtbarkeit, unterstützt durch innere/äußere Leuchtleitung
• Die Rechteckmontage mit Pressfit vereinfacht die PCB-Montage und reduziert die Nachbearbeitung
• Die Verpackung in einem Tablett sorgt für eine sichere Handhabung während der Massenproduktion
• Unterstützt einen zuverlässigen Betrieb in einem breiten industriellen Temperaturbereich (-40 bis 85 °C)

LP22BC01301 SFP+ 2x2 Käfiganschluss Beschreibung:

DieLP22BC01301 SFP+ 2x2 Käfiganschlussvon LINK-PP ist ein hochwertiger, steckbarer I/O-Anschluss, der fürHochgeschwindigkeits-Netzwerkgeräte, Unternehmens-Switches und Rechenzentrumsanwendungen. mit einem2x2 HafenmatrixundIntegration der AußenleuchtrohrDieser Käfig sorgt dafür,robuste Signalintegrität, zuverlässige EMI-Einbindung und sichere Verbindung von SFP+-Modulen.

Entwickelt fürPCB-Designer, Netzwerkingenieure und OEM-Einkaufsteams, es bietetDurchlöcher-Montage mit Druckvorrichtung, die Einhaltung der Anforderungen an hohe Temperaturen und die Verpackung in Tabellen für eine einfache Montage.

Wesentliche Merkmale

1. Ansteckbarer E/A-Typ:Käfigmontage mit integriertem SFP+-Anschluss

2. Portkonfiguration:2x2 Matrix, 4 Ports

3Positionen:Standard-SFP+ 80-Positionen

4- Lichtleuchten:Außen- und Innenleuchtrohr für LED-Anzeigen

5EMI-Einbindung:Das Käfigdesign bietet EMI-Schutz

6. Versiegelbar:Nicht spezifiziert (typischer Schutz der Käfigbaugruppe SFP+)

7Datenrate:Unterstützt SFP+-Geschwindigkeiten von bis zu 1016 Gb/s

8. Betriebstemperatur:-40 °C bis 85 °C

9. PCB-Einbau:Durchlöchern, Pressen, Rechteck

10. Gehäuse:Hochtemperatur-LCP, UL94 V-0

11- Käfigmaterial:Kupferlegierung, Ni-plattiert, Dicke 0,25 mm

12Kontaktpersonen:Phosphorbronz, 0,20 mm Dicke, 15 μm Goldplattierung auf dem Paarungsbereich

13Frühling:mit einer Dicke von 0,20 mm aus Edelstahl

14- Abmessungen:

• Höhe: 25,53 mm
• Länge: 63,25 mm / 2,490 Zoll
• Breite: 29,00 mm / 1,142 Zoll

Material- und elektrische Spezifikationen

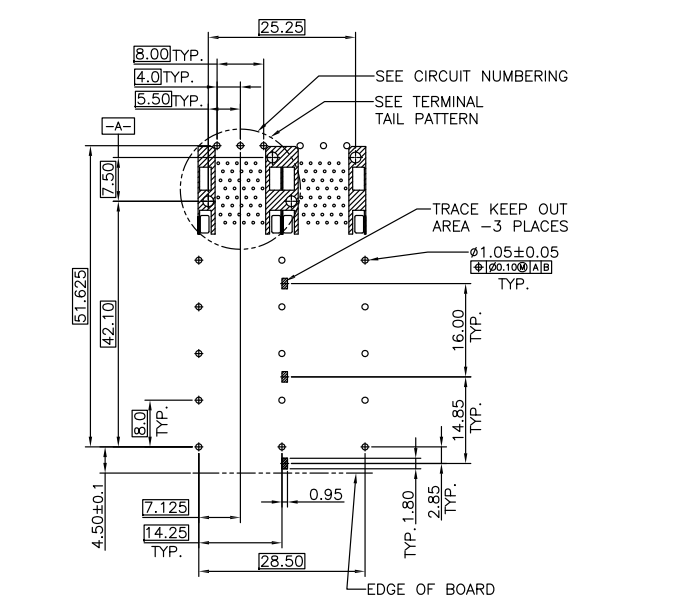

LP22BC01301 Datenblatt - RECOMMENDED PCB LAYOUT

Mechanische und Konfigurationsdetails des LP22BC01301 2x2 SFP+ Käfigs

• Typ des Käfigs:2x2 gestapelte SFP+
• Formfaktor:SFP+-Standard
• Lightpipe Stil:Innere und äußere Teile aus klarem Polycarbonat
• Aufstellungsart:Rechteckig, durchlöchrig
• Material des Käfigs:mit einer Breite von nicht mehr als 30 mm
• PCB-Dicke empfohlen:1.5 mm
• Heizkessel kompatibel:Nicht spezifiziert

Anwendungen von SFP+-Käfigmontage

• 10G SFP+-Transceiver
• Enterprise- und Carrier-Ethernet-Switches
• Server und Speicherausrüstung
• Hochgeschwindigkeitsdatenkommunikationsnetze

Fragen und Antworten zu LP22BC01301 SFP+ Cage Connector

F1: Kann diese Käfigmontage SFP28 25Gb/s-Module unterstützen?

A: Dieses Modell ist für SFP+-Geschwindigkeiten bis zu 16 Gb/s optimiert. Die Kompatibilität mit SFP28 muss überprüft werden.

F2: Ist die Leuchtleitung mit Standard-SFP+-LEDs kompatibel?

A: Ja, die mitgelieferte innere und äußere Leuchtleitung unterstützt Standard-LED-Anzeigen.

F3: Welcher Betriebstemperaturbereich?

A: Der Käfig hält -40°C bis 85°C.

F4: Gibt es für die Massenproduktion eine Verpackung auf einem Tablett?

A: Ja, LP22BC01301 wird in einer für die automatisierte Montage geeigneten Trayverpackung geliefert.
