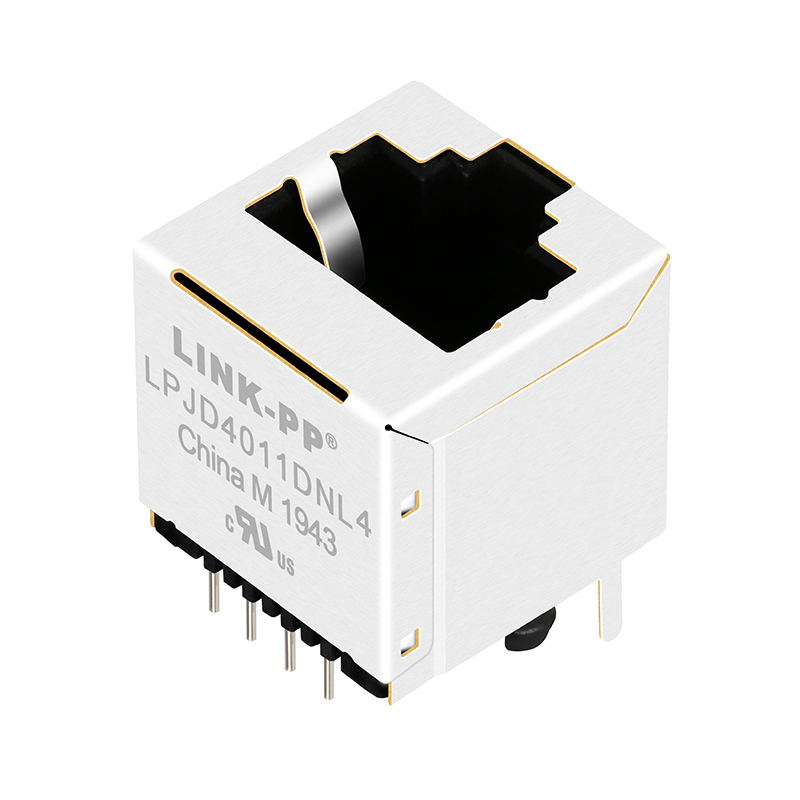

LPJD4011DNL4 IR Reflow Vertikale RJ45-Buchse mit 10/100Base-T Magnetik

LPJD4011DNL4 THR Vertikal RJ45-Steckverbinder Übersicht

LPJD4011DNL4 ist ein vertikaler RJ45-Steckverbinder, der von LINK-PP INT'L TECHNOLOGY CO., LIMITED entwickelt wurde und im Wesentlichen als Through-Hole Reflow (THR)-Steckverbinder mit 10/100 Magnetkomponenten positioniert ist. Er ist für Ethernet-Szenarien geeignet, unterstützt eine 10/100 Base-T-Übertragungsrate und verwendet ein 1x1-Port-Design. Die Kontaktkonfiguration ist 8P8C (entsprechend dem RJ45-Ethernet-Schnittstellenstandard) und es handelt sich um einen Nicht-PoE-Typ (Power over Ethernet). Der Port verfügt über 4 eingebaute Magnetkerne, und der PCB-Montagewinkel ist ein Top-Entry-Typ, der die Schnittstellenanforderungen herkömmlicher Local Area Network (LAN)-Geräte erfüllen kann.

LPJD4011DNL4 Elektrische Spezifikationen

THR-Reflow-Spezifikationen:

• Vorheizphase: Temperaturbereich (TA-TB): 150-200°C; Zeitbereich (T1-T2): 60-180 Sekunden.
• Halte-Temperaturphase: Haltetemperatur: 217°C; Haltezeit (TL): 60-150 Sekunden.
• Spitzentemperaturphase: Maximale Spitzentemperatur (TP): 250 (+0/-5) °C; Maximale Zeit bei Spitzentemperatur (TP): 5 Sekunden.
• Zusätzliche Anforderungen: Die maximale durchschnittliche Aufheizrate beträgt 3°C/s; die maximale durchschnittliche Abkühlrate beträgt 6°C/s. Die maximale Zeit von 25°C bis zum Austritt des Produkts aus dem Ofen beträgt 6 Minuten.

Mechanische & Materialeigenschaften

Materialzusammensetzung

1. Gehäuse: Hergestellt aus thermoplastischem Material PA46 + 30 % Glasfaser (G.F.), das der Brennbarkeitsklasse UL94V-0 entspricht und sowohl mechanische Festigkeit als auch Brandschutz bietet.
2. Kontakt: Hergestellt aus Phosphorbronze C5210R-EH mit einer Dicke von 0,35 mm. Der Kontaktbereich ist vergoldet, mit einer minimalen Goldplattierungsdicke von 6 Mikro-Zoll, was die elektrische Leitfähigkeit und Oxidationsbeständigkeit erhöht.
3. Pins: Hergestellt aus Messing C2680R-H mit einer Dicke von 0,35 mm, wodurch die Steifigkeit und elektrische Leitfähigkeit der Pins gewährleistet wird.
4. Abschirmung: Hergestellt aus Edelstahl SUS 304-1/2H mit einer Dicke von 0,2 mm, der externe elektromagnetische Störungen (EMI) effektiv abschirmen kann.

Abmessungen & Layout

Maßtoleranz: Die Maßtoleranzen für unterschiedliche Präzisionsanforderungen betragen ±0,30 mm, ±0,25 mm bzw. ±0,15 mm, mit einer Winkeltoleranz von ±1°. Die Einheit ist einheitlich mm, der Zeichnungsmaßstab ist 2/1, und es gibt 3 Zeichnungsblätter.

Empfohlenes PCB-Layout: Das Produkt bietet ein empfohlenes PCB-Layout (Draufsicht), um das Design der Leiterplatte, die zum Steckverbinder passt, zu leiten und so eine ordnungsgemäße Installation und Signalübertragungsleistung zu gewährleisten.
