Produkt-Details
Place of Origin: China
Markenname: LINK-PP
Zertifizierung: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Dokument: LPJ4014CNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 10
Preis: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Geschlecht: |
Weiblicher Magjack |
Serie: |
LINK-PP RJ45-Anschlüsse |
Kompatible Marken: |
Wurth |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Ohne |
EMI-Tabs: |
mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Geschlecht: |
Weiblicher Magjack |
Serie: |
LINK-PP RJ45-Anschlüsse |
Kompatible Marken: |
Wurth |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
Ohne |
EMI-Tabs: |
mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40°C bis +85°C |

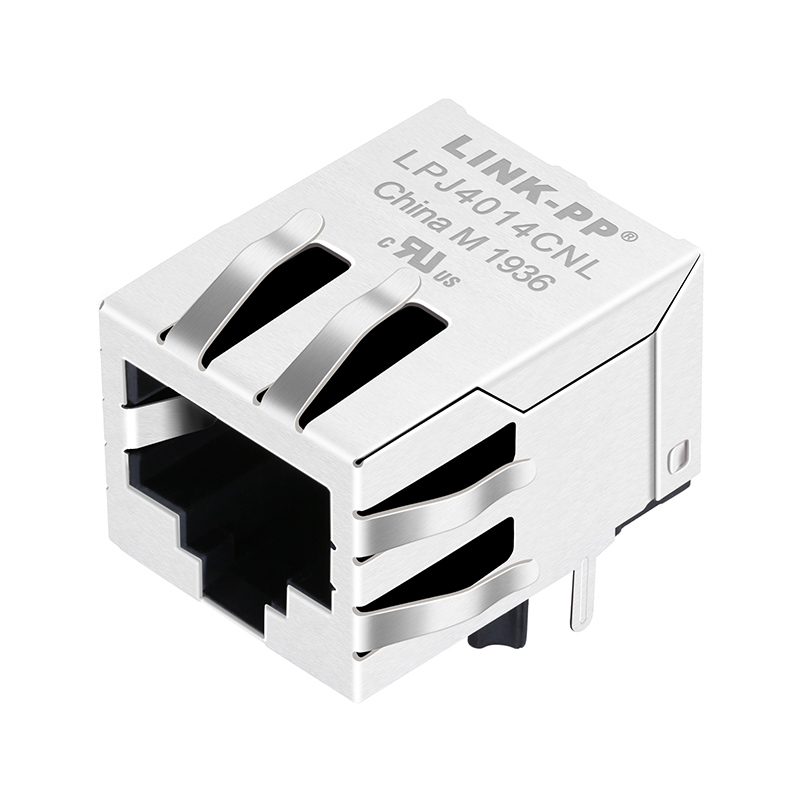

Der LPJ4014CNL ist ein Ein-Port-RJ45-Steckverbinder mit integrierter Magnetik, der von LINK-PP für zuverlässige 10/100 Base-T Ethernet-Konnektivität entwickelt und hergestellt wurde.
Dieses kompakte Magjack-Modul integriert den magnetischen Transformator und die RJ45-Schnittstelle in einer Komponente, wodurch der Platz auf der Leiterplatte reduziert, die EMI-Leistung verbessert und das Schaltungsdesign für Netzwerk- und industrielle Anwendungen vereinfacht wird.
Entwickelt nach IEEE 802.3 Standards, unterstützt der LPJ4014CNL 10/100 Mbps Datenübertragung und bietet eine hervorragende Signalintegrität, selbst in elektrisch verrauschten Umgebungen.
Mit einem weiten Betriebstemperaturbereich (-40°C bis +85°C) und sein geschirmten Gehäuse ist er ideal für IoT-Geräte, Industriesteuerungen und eingebettete Systeme, die eine stabile Ethernet-Leistung erfordern.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | LPJ4014CNL |
| Typ | Integrierter RJ45-Steckverbinder (Magjack) |
| Port-Konfiguration | 1×1 |
| Geschwindigkeit | 10/100 Base-T |
| Montagetyp | Durchsteckmontage |
| Ausrichtung | Tab nach unten |
| Schirmung | Metallgeschirmt |
| LED | Keine LED |
| Betriebstemperatur | -40°C ~ +85°C |
| Kontaktbeschichtung | Gold-Flash (6 µin / 15 µin / 30 µin Optionen) |
| Isolationsmaterial | UL 94V-0 Thermoplast |
| Konformität | IEEE 802.3, UL, RoHS, REACH |
F1: Was macht den LPJ4014CNL für industrielle und IoT-Anwendungen geeignet?
A: Der LPJ4014CNL ist mit integrierter Magnetik und verbesserter EMI-Abschirmung ausgestattet und bietet überlegene Rauschunterdrückung und Signalintegrität in rauen elektrischen Umgebungen. Sein weiter Temperaturbereich (-40°C bis +85°C) und sein Durchsteckmontagedesign gewährleisten eine zuverlässige mechanische Leistung für den Langzeitbetrieb in industriellen Ethernet-, Automatisierungs- und IoT-Gateways.
F2: Wie unterscheidet sich ein integrierter RJ45 Magjack von einem Standard-RJ45-Steckverbinder?
A: Im Gegensatz zu Standard-RJ45-Steckverbindern integriert der LPJ4014CNL magnetische Transformatoren (Magnetik) im Steckverbindergehäuse. Diese Integration bietet Isolation zwischen dem PHY und den Netzwerkleitungen, minimiert die Anzahl externer Komponenten, verbessert die EMV/EMI-Leistung und vereinfacht das Leiterplattendesign. Das Ergebnis ist ein kleinerer Footprint, geringere Systemkosten und erhöhte Designzuverlässigkeit.
F3: Ist der LPJ4014CNL mit wichtigen Ethernet-PHY-Chipsätzen kompatibel?
A: Ja. Der LPJ4014CNL ist vollständig IEEE 802.3 konform und wurde mit führenden PHY-Chipsätzen von Broadcom, Intel, Microchip, Realtek, Marvell und Texas Instruments getestet. Dies gewährleistet Plug-and-Play-Kompatibilität bei den meisten 10/100 Base-T Ethernet-Anwendungen.
F4: Benötigt der LPJ4014CNL zusätzliche externe Komponenten für den Betrieb?
A: Es wird keine zusätzliche Magnetik benötigt. Das integrierte Design enthält bereits die notwendigen Isolationstransformatoren und Gleichtakt-Drosseln, was eine direkte Verbindung zwischen dem RJ45-Port und der Ethernet-PHY-Schnittstelle ermöglicht. Nur minimale unterstützende passive Komponenten (z. B. Widerstände und Kondensatoren) sind für die Signalaufbereitung gemäß den Empfehlungen des PHY-Datenblatts erforderlich.
F5: Welche Konformitätszertifizierungen erfüllt der LPJ4014CNL?
A: Der LPJ4014CNL erfüllt die Umweltrichtlinien UL-Anerkennung, RoHS und REACH und entspricht den IEEE 802.3 Ethernet-Spezifikationen. Die Produktionsstätten von LINK-PP sind ISO 9001 / ISO 14001 zertifiziert, was eine gleichbleibende Produktqualität und Umweltverantwortung gewährleistet.
F6: Kann LINK-PP kundenspezifische RJ45 Magjack-Lösungen anbieten?
A: Ja. LINK-PP bietet OEM- und ODM-Anpassungen, einschließlich Änderungen an Pin-Konfiguration, LED-Farbe, Magnetikdesign und Abschirmungsstruktur, um spezifische elektrische oder mechanische Anforderungen zu erfüllen. Kundenspezifische Lösungen sind für industrielle Hochvolumen-, Telekommunikations- und eingebettete Netzwerkanwendungen verfügbar.
