Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LPJD0718DNL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10k/25k
Preis: $0.5-$1.1
Verpackung Informationen: T & r
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LPJD0718DNL |
Kategorie: |
Vertikales Verbindungsstück RJ45 |
Anwendung: |
Nicht-PoE-Gigabit-Ethernet |
hipot: |
1500 VRMs |
Reittyp: |
Vertikal (THT) |
Betriebstemperaturbereich: |
0°C bis 70°C |
Positionen/Kontakte: |
10P8C |
Riegelorientierung: |
Hoch |
Schild EMI-Tabs: |
Ohne |
Wohnmaterial: |
Thermoplastisches PBT + 30 % Glasfaser |
Kontaktmaterial: |
Phosphorbronze |
UL94V-0: |
Ja |
Stiftmaterial: |
Messing C2680R-H, 0,35 mm |
Schildmaterial: |
mit einer Breite von nicht mehr als 20 mm |
Kontaktieren Sie die Beschichtung: |
Gold 6 µin Min |
Wellenlöttemperatur.: |
250°C ±5°C für 5 Sek |
Teilenummer: |
LPJD0718DNL |
Kategorie: |
Vertikales Verbindungsstück RJ45 |
Anwendung: |
Nicht-PoE-Gigabit-Ethernet |
hipot: |
1500 VRMs |
Reittyp: |
Vertikal (THT) |
Betriebstemperaturbereich: |
0°C bis 70°C |
Positionen/Kontakte: |
10P8C |
Riegelorientierung: |
Hoch |
Schild EMI-Tabs: |
Ohne |
Wohnmaterial: |
Thermoplastisches PBT + 30 % Glasfaser |
Kontaktmaterial: |
Phosphorbronze |
UL94V-0: |
Ja |
Stiftmaterial: |
Messing C2680R-H, 0,35 mm |
Schildmaterial: |
mit einer Breite von nicht mehr als 20 mm |
Kontaktieren Sie die Beschichtung: |
Gold 6 µin Min |
Wellenlöttemperatur.: |
250°C ±5°C für 5 Sek |

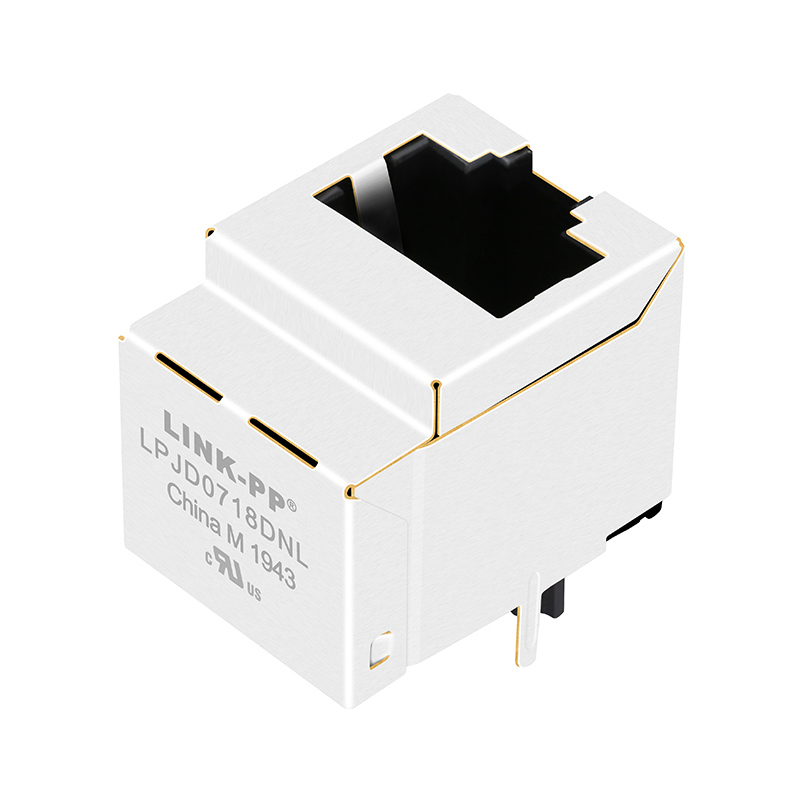

Der LPJD0718DNL ist ein einzelner 10/100/1000 Base-T (Gigabit Ethernet) RJ45-Magnetsteckverbinder, der für die vertikale PCB-Montage entwickelt wurde. Er integriert ein Hochleistungs-Transformationsmodul im Buchsengehäuse und unterstützt Nicht-PoE-Anwendungen.
Dieses Modell enthält keine LED-Anzeigen, was es ideal für kompakte oder kundenspezifische Ethernet-Designs macht, bei denen keine externe Statusanzeige erforderlich ist.
Der LPJD0718DNL bietet hervorragende Signalintegrität, EMI-Unterdrückung und langfristige Zuverlässigkeit in Ethernet-Übertragungsumgebungen und gewährleistet eine stabile Konnektivität in Hochgeschwindigkeits-Datenanwendungen.
| Spezifikation | Wert | Bedingung |
|---|---|---|
| Übersetzungsverhältnis (±2%) | 1CT:1CT | Primär: Sekundär (TX/RX) |
| OCL-Induktivität (Min) | 350 µH | @100kHz, 0.1V, 8mA DC-Bias |
| Einfügedämpfung (Max) | –1.0 dB | 1 – 100 MHz |
| Rückflussdämpfung (Min) | –18 dB | 1 – 40 MHz |
| Rückflussdämpfung (Min) | –14 dB | 60 MHz |
| Rückflussdämpfung (Min) | –12 dB | 80 MHz |
| Rückflussdämpfung (Min) | –10 dB | 100 MHz |
| Übersprechen (Min) | –30 dB | 1 – 100 MHz |
| CMRR (Min) | –30 dB | 1 – 100 MHz |
| HiPot-Test | 1500 Vrms | — |
| Betriebstemperaturbereich | 0°C ~ 70°C | — |
| Abmessung | Zoll | Millimeter (mm) |
|---|---|---|
| Höhe | 0.654" | 16.60 mm |
| Länge | 0.850" | 21.59 mm |
| Breite | 0.630" | 16.00 mm |
Der LPJD0718DNL Vertikale RJ45 Gigabit MagJack wird häufig in Netzwerk- und eingebetteten Kommunikationsgeräten eingesetzt, die Hochgeschwindigkeits-Ethernet-Leistung ohne PoE benötigen.
Anwendungsbeispiele:
