Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJD0717DNL
Dokument: LPJD0717DNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: $0.09-$1.85
Verpackung Informationen: 50pcs/tray, 1200pcs/carton
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 6000k-pcs/Monat
Teilenummer: |
LPJD0717DNL |
Geschwindigkeit: |
10/100/1000Base-T |
Montage: |
Vertikal, THT |
Portkonfiguration: |
1x1 Port |
Magnetics: |
Integriert, |
Drehverhältnis: |
1CT: 1CT |
Teilenummer: |
LPJD0717DNL |
Geschwindigkeit: |
10/100/1000Base-T |
Montage: |
Vertikal, THT |
Portkonfiguration: |
1x1 Port |
Magnetics: |
Integriert, |
Drehverhältnis: |
1CT: 1CT |

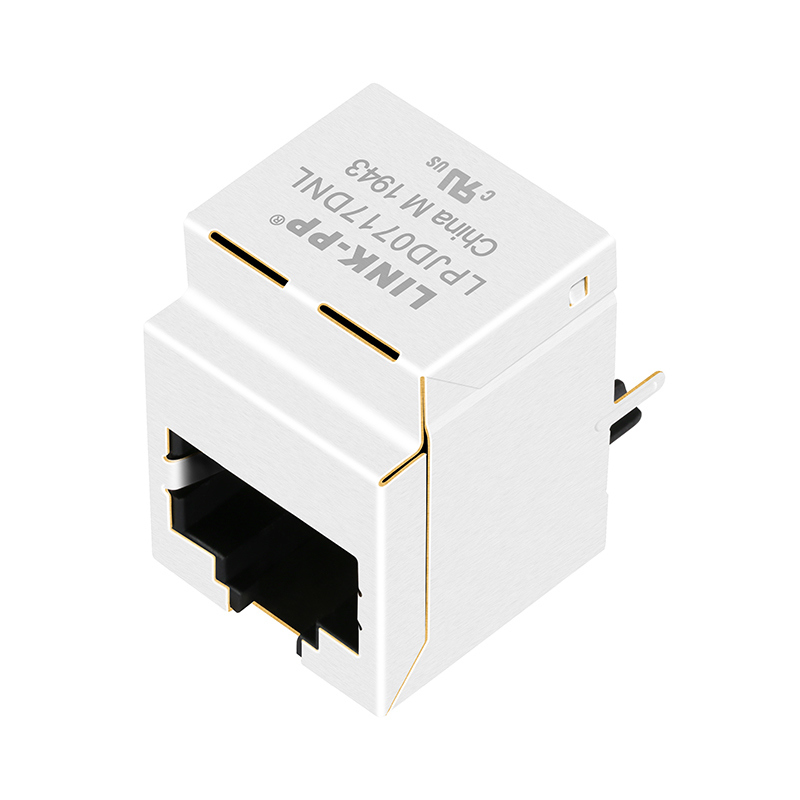

Der LPJD0717DNL ist ein einportiger 1000 Base-T (Gigabit Ethernet) RJ45-Magnetsteckverbinder, der für die vertikale Durchsteckmontage (THT) konzipiert ist. Er wird von LINK-PP hergestellt und ist eine Nicht-PoE-Komponente (Power over Ethernet) mit integriertem Magnetikmodul, aber ohne LED-Anzeigen.
| Parameter | Spezifikation |
|
Teilenummer |
LPJD0717DNL |
| Steckverbindertyp | Vertikal Buchse (RJ45, Ethernet) |
| Anzahl der Positionen/Kontakte | 10P8C |
| Verriegelungsrichtung | Nach oben |
| Leiterplattenmontagewinkel | THT-Löten |
| EMI-Abschirmlaschen | Ohne |
| Pakethöhe | 16,60 mm / 0,654Zoll |
| Paketlänge | 21,59mm / 0,850Zoll |
| Paketbreite | 16,00mm / 0,630Zoll |
| Gehäusematerial | Thermoplast PBT+30%G.F UL94V-0 |
| Kontaktmaterial | Phosphorbronze C5210R-EH, Dicke=0,35 mm |
| Pins Material | Messing C2680R-H, Dicke=0,35 mm |
| Schirmmaterial | Kupferlegierung Messing H65Y, Dicke=0,2 mm |
| Kontaktbeschichtung | Gold 6 Mikrozoll Min. im Kontaktbereich. |
| Wellenlötspitzentemperatur | 250°C, 5 Sek. |
| UL-Zertifizierung | Dateinummer E484635 |
| Spezifikation | Wert | Bedingung |
| Übersetzungsverhältnis (±2%) | 1CT:1CT | Primär: Sekundär (Pri : Sec) |
| Induktivität OCL (Min) | 350µH | @100kHz, 0,1V, 8mA DC-Bias |
| Einfügedämpfung (Max) | -1,0 dB | 0,5 ~ 100 MHz |
| Rückflussdämpfung (Min) | -18 dB | 0,5 ~ 40 MHz |
| Rückflussdämpfung (Min) | -14 dB | 60 MHz |
| Rückflussdämpfung (Min) | -12 dB | 80 MHz |
| Rückflussdämpfung (Min) | -10 dB | 100 MHz |
| Übersprechen (Min) | -35 dB | 0,5 ~ 40 MHz |
| Übersprechen (Min) | -30 dB | 40,1 ~ 100 MHz |
| Gleichtaktunterdrückung (CMRR) (Min) | -30 dB | 0,5 ~ 100 MHz |
| Hipot-Test (Min) | 1500 Veff | |
| Betriebstemperaturbereich | 0°C bis 70°C |
| Parameter | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Steckverbindertyp | RJ45 Magnetbuchse |
| Portanzahl | 1 Port |
| LED | Keine LEDs |
| Ausrichtung | Top-Entry |
| Abschirmung | Ja |
| Betriebstemperatur | 0°C bis +70°C / -40°C bis +85°C |
| Lagertemperatur | -40°C bis +85°C |
| Luftfeuchtigkeit | 0–95% RH |
