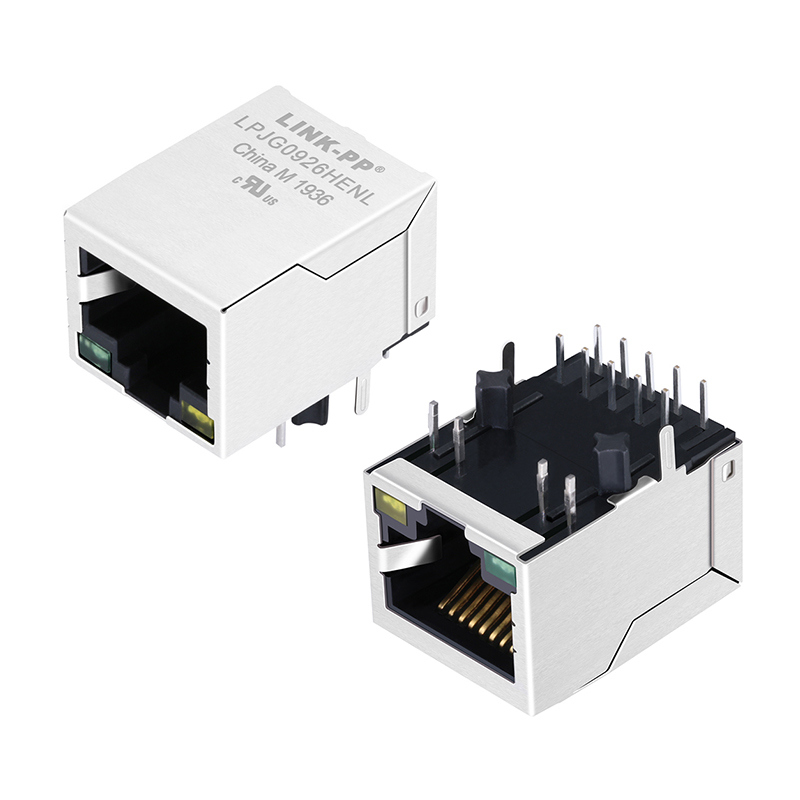

LPJG0926HENL 100/1000 Base-T RJ45 MagJack mit PoE+ Unterstützung

Hauptmerkmale des LPJG0926HENL RJ45-Steckers:

1. Einzelport-RJ45-Stecker mit integrierter Magnetik, ausgelegt für 100/1000Base-T Ethernet (Gigabit) mit PoE+ Fähigkeit.

2. 1×1 Port Konfiguration, Through-Hole Montage.

3. Down-Tab-Ausrichtung (Tab nach unten) mit integrierten grünen/gelben LEDs.

4. Erfüllt den Standard IEEE 802.3at (PoE+); ausgelegt für LAN-Anwendungen wie SOHO ADSL-Modems, LAN-on-Motherboard (LOM), Hubs, Switches.

5. Materialien Leistung:

• Gehäusematerial: Thermoplast PBT mit 30 % Glasfaser, UL94V-0-zertifiziert.
• Kontakt: Phosphorbronze; Pins: Messing;
• Abschirmung: SUS 304.
• Kontaktbeschichtung im Steckbereich: mindestens 6 µZoll Gold.

6. Hochisolierende Magnetik: Übersetzungsverhältnis 1CT : 1CT (Primär zu Sekundär) für jedes Paar.

7. Wichtige elektrische Leistung:

• Induktivität im Leerlauf: ≥ 350 µH (100 kHz/0,1 V, 8 mA Bias); ≥ 120 µH (100 kHz/0,1 V, 18 mA Bias).
• Einfügedämpfung: maximal –1,0 dB (1-100 MHz); –1,2 dB (100-125 MHz).
• Rückflussdämpfung: mindestens –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Nebensprechen: –30 dB Minimum (1-100 MHz).
• Gleichtaktunterdrückung: –30 dB Minimum (1-100 MHz).
• DC/Spannungsbelastbarkeit an RJ-45-Pins: bis zu 720 mA bei 57 VDC (kontinuierlich).
• Hi-Pot-Test: mindestens 1500 Veff.

8. Betriebstemperatur: 0 °C bis 70 °C.

9. Paket Abmessungen (ca.): Länge ~21,25 mm, Breite ~15,93 mm, Höhe ~13,30 mm.

10. Zertifizierungen / Konformität: RoHS, REACH, UL-Datei-Nummer E484635.

Mechanische & Montage-Spezifikationen:

• Ausrichtung: 90° (rechtwinklig) Through-Hole-Montage.
• Befestigungsposten: T-Post-Typ für stabile Platinenmontage.
• Abschirmungsmasse: verbunden über Abschirmungsfahne (SUS 304) mit Platinenmassefläche.
• Wellenlötspitzentemperatur: 250 °C für 5 Sekunden.
• Empfohlene PCB-Layouts sind im Datenblatt enthalten.

LPJG0926HENL RJ45 Datenblatt:

LPJG0926HENL.pdf

Designüberlegungen & Hinweise:

1. Stellen Sie sicher, dass das Platinenlayout dem empfohlenen Footprint und der Abschirmungsmasse gemäß Datenblatt folgt.
2. Achten Sie auf die Strombelastbarkeit (720 mA bei 57 V), wenn Ihr PoE-Design Hochleistungsanwendungen (z. B. PoE+-Geräte) nutzt.
3. Die Betriebstemperatur ist auf 0 °C–70 °C begrenzt; wenn Ihr Design heißer läuft (Industrie-/erweiterte Temperatur), prüfen Sie die Eignung oder reduzieren Sie die Leistung.
4. Verwenden Sie für die EMI-Konformität und Signalintegrität die spezifizierten Magnetiken und testen Sie Einfügedämpfung/Rückflussdämpfung, Nebensprechen gemäß Datenblatt.
5. Überprüfen Sie den LED-Footprint und die Tab-Ausrichtung (grüne/gelbe LED-Option), um sie an Ihr Platinenlayout anzupassen.

Warum LPJG0926HENL wählen?

• Kombiniert Gigabit-Ethernet-Geschwindigkeiten mit PoE+-Unterstützung, wodurch separate Stromkabel überflüssig werden.
• Integrierte Magnetiken sparen Platinenplatz und vereinfachen das Design.
• Die Konformität mit Industriestandards (IEEE 802.3at, UL, RoHS) gewährleistet zuverlässigen Betrieb und Designfreiheit.
• Robuste Materialauswahl und Abschirmung unterstützen die EMI/EMC-Leistung in anspruchsvollen Umgebungen.
• Geeignet für Umgebungen im Industriestandard und Mainstream-Netzwerkgeräte gleichermaßen.
