Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,REACH,ISO
Modellnummer: LPJ4012AHNL
Dokument: LPJ4012AHNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/1200 Stück
Preis: $0.7-$1.5
Verpackung Informationen: Tablett
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Teilenummer: |
LPJ4012AHNL |
Geschlecht: |
Weiblicher Magjack |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
Poe: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montagetyp: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |
Teilenummer: |
LPJ4012AHNL |
Geschlecht: |
Weiblicher Magjack |
Kompatible Marken: |
Impuls |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Datenrate: |
100Base-t |
Poe: |
Nicht |
LED-Option: |
Mit |
EMI-Tabs: |
Mit |
Montagetyp: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |

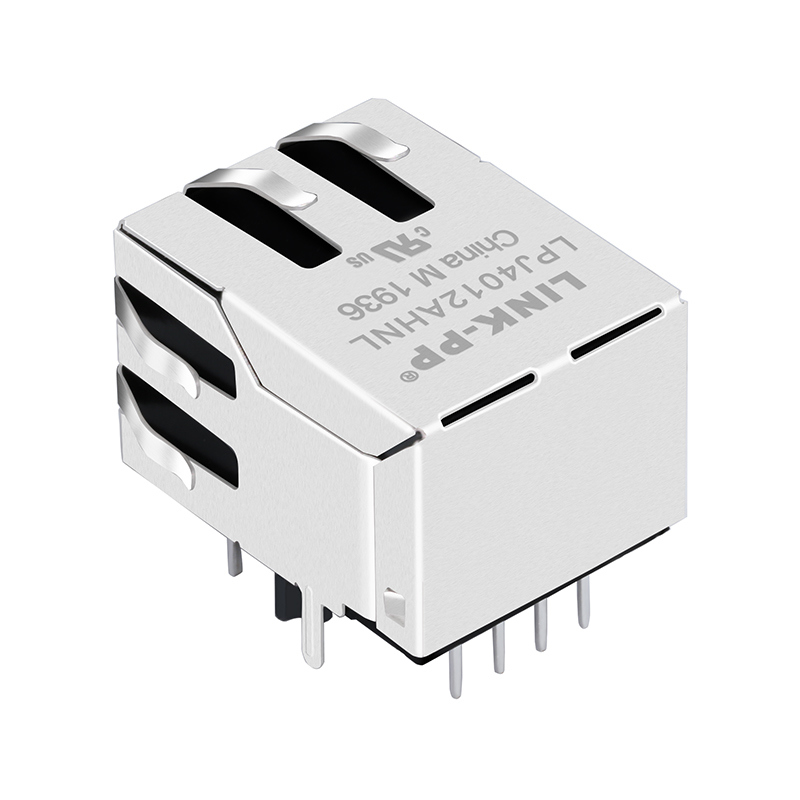

Der LPJ4012AHNL von LINK-PP ist ein 10/100BASE-T Single Port RJ45 Female Connector mit integrierten LEDs und EMI-Abschirmung.
Er ist für Fast Ethernet (IEEE 802.3) Anwendungen wie Netzwerk-Switches, Router, Medienkonverter und eingebettete Ethernet-Schnittstellen konzipiert.
|
10/100 Base-T RJ45 Stecker mit LEDs |
||
|---|---|---|
|
Ethernet-Geschwindigkeit |
10/100 Base-T |
Unterstützt IEEE 802.3 Fast Ethernet |
|
Anzahl der Ports |
1×1 |
Single Port RJ45-Steckverbinder |
|
Pin-Anzahl |
8P8C |
Standard RJ45 modulare Schnittstelle |
|
Montagetyp |
THT (Through-Hole) |
Wellenlöten durch PCB-Löcher |
|
Ausrichtung |
Tab Down |
Verriegelung nach unten positioniert für Montage am PCB-Rand |
|
LED-Anzeigen |
Grün / Gelb |
Zeigt Link- und Aktivitätsstatus an |
|
Abschirmung |
EMI-Abschirmung mit Erdungsfahnen |
Bietet bessere Störfestigkeit |
|
Betriebstemperatur |
-40 °C bis +85 °C |
Industrieller Temperaturbereich |
|
Abmessungen |
21,25 mm L × 15,93 mm B × 13,30 mm H |
Kompaktes Design |
|
Konformität |
IEEE 802.3, UL, RoHS, REACH, ISO9001/14001 |
Vollständig zertifiziert für globale Märkte |
|
Verpackung |
50 Stück/Schale, 1200 Stück/Karton |
Standardverpackung |
1. Übersetzungsverhältnis (±2%)
TX = 1CT : 1CT RX = 1CT : 1CT
2. Induktivität (OCL)
≥ 350 µH min @ 100 kHz, 0,1 V, 8 mA DC-Bias
3. Einfügedämpfung
≤ –1,0 dB (max) @ 1–100 MHz
4. Rückflussdämpfung
–18 dB (min) @ 1–30 MHz
–15 dB (min) @ 30–60 MHz
–12 dB (min) @ 60–80 MHz
–10 dB (min) @ 80–100 MHz
5. Nebensprechen
–40 dB (min) @ 30 MHz
–35 dB (min) @ 60 MHz
–30 dB (min) @ 100 MHz
6. Gleichtaktunterdrückung (CMR)
–40 dB (min) @ 30 MHz
–35 dB (min) @ 60 MHz
–30 dB (min) @ 100 MHz
7. Hi-Pot
1500 Vrms
8. Betriebstemperaturbereich
–40 °C bis +85 °C
