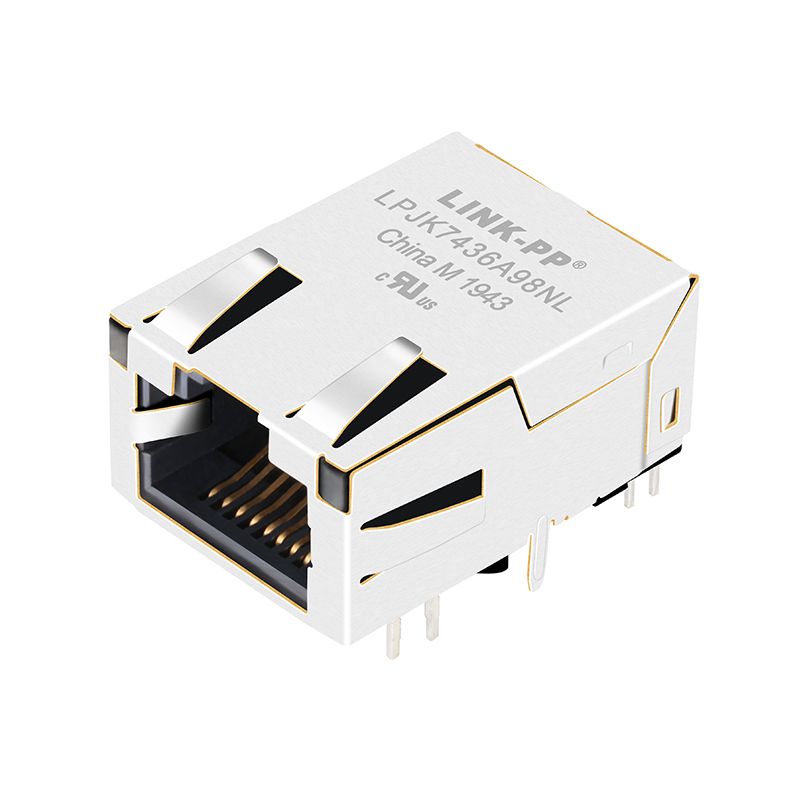

LPJK7436A98NL Low-Profile RJ45 Connector with 1000Base-T Magnetics

Hauptmerkmale:

• Ein-Port 1×1 RJ45-Stecker, der 10 / 100 / 1000Base-T Ethernet (Gigabit) -Geschwindigkeiten unterstützt.
• Formfaktor mit niedrigem Profil: Verpackungshöhe ca. 11,30 mm.
• Einrichtung für den Eintritt durch ein Loch (THT) an der Seite (Tab-Up-Schließrichtung).
• Eingebettete LED-Anzeigen: Orange & Green / Gelb.
• Integrierte Magnetik: 1CT:1CT Drehverhältnis (primär: sekundär) für TX/RX-Kanalsätze.
• Geschützter Stecker mit EMI-Tabs.
• Einheitlich: IEEE 802.3 (Ethernet), RoHS, REACH, UL-Zertifizierungen.
• Betriebstemperaturbereich: von ¥40 °C bis +85 °C für viele Auflistungen (Anmerkung: bestätigen Sie mit dem Datenblatt für Ihre Variante)

Spezifikationen:

Anwendungen:

1. Raumbeschränkte Netzwerkgeräte wie intelligente Kameras, eingebettete Module, kompakte Router und Verbraucher-/Industrie-Netzwerkgeräte.
2. Geräte, die eine vollständige Gigabit-Ethernet-Verbindung in Low-Profile-PCB-Layouts erfordern.
3. Netzwerkprodukte, bei denen integrierte Magnetik das Design der Platten und die EMI/EMC-Leistung vereinfacht.

RJ45-Anschluss mit integrierter Magnetisierung

Konstruktions- und Layoutüberlegungen:

• Verwenden Sie die empfohlene PCB-Footprint und das Aufbau-Layout der Aufbewahrungsposten gemäß der Zeichnung des Herstellers (siehe Datenblatt).
• Stellen Sie sicher, dass die Ausrichtung des Seitenantritts (Tab Up) dem Aufbau Ihres Boards und den mechanischen Einschränkungen entspricht.
• Überprüfen Sie, ob die Orientierung und die Farben der LEDs mit der Anlagenkonstruktion und den visuellen Angaben übereinstimmen.
• Für die thermische Konstruktion: Auch wenn die Wärme von ∼40 °C bis +85 °C angegeben ist, ist sicherzustellen, dass die benachbarten Komponenten und die Platinenstruktur die thermischen Grenzwerte der Steckverbinder nicht überschreiten.
• Überprüfung der EMI/EMC-Schutzstrategie: Die EMI-Tabs der Steckverbinder sollten angemessen an die Bodenplatte gebunden werden, um eine optimale Leistung zu gewährleisten.
• Aufgrund der integrierten Magnetik sollten Sie sorgfältig über die Aufstellung des Boards und die Signalintegrität um die RJ45-Region nachdenken (vor allem, wenn Hochgeschwindigkeits- oder PoE-Systeme beteiligt sind).
