Produkt-Details
Place of Origin: Guangdong,China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LPJE8802-3C-M7NLR
Dokument: LPJE8802-3C-M7NLR.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 400/2000/10K/25K
Preis: $0.49
Packaging Details: T&R
Lieferzeit: in "Stock Ship heute"
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Teilenummer: |
LPJE8802-3C-M7NLR |
Kategorie: |
Modularer RJ45-Stecker (SMD-Typ) |
Kompatible Marken: |
Te |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Leistungskategorie: |
Katze 5 |
Anzahl der Positionen/Kontakte: |
8p8c |
Montagetyp: |
SMT |
LED-Option: |
Ohne |
EMI-Tabs: |
Mit |
Metallschild: |
Abgeschirmt |
Orientierung: |
Rechtwinklig (Seiteneintritt) |
Teilenummer: |
LPJE8802-3C-M7NLR |
Kategorie: |
Modularer RJ45-Stecker (SMD-Typ) |
Kompatible Marken: |
Te |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Runter |
Leistungskategorie: |
Katze 5 |
Anzahl der Positionen/Kontakte: |
8p8c |
Montagetyp: |
SMT |
LED-Option: |
Ohne |
EMI-Tabs: |
Mit |
Metallschild: |
Abgeschirmt |
Orientierung: |
Rechtwinklig (Seiteneintritt) |

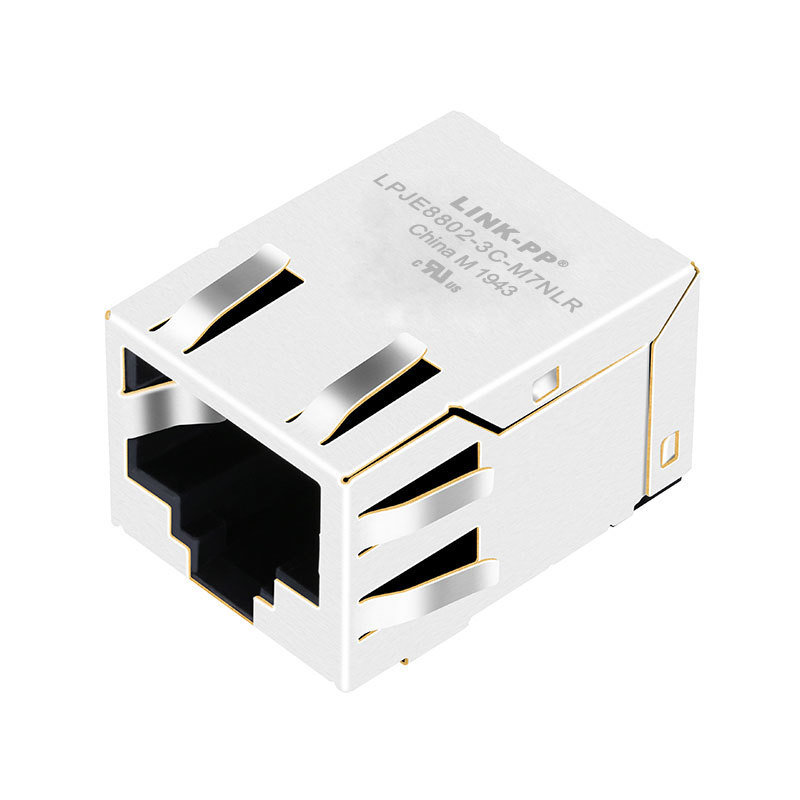

DieLPJE8802-3C-M7NLRist eine kompakte, geschützteRJ45 8P8C SMD-Modulanschlussfür Hochgeschwindigkeits-Ethernet- und Kommunikationsgeräte ausgelegt.
Es bietet eine überlegene Signalintegrität, eine stabile Kontaktleistung und die Einhaltung der UL-Sicherheitsstandards.
Mit einem lock-down-Design und SMD-Rückflusskompatibilität ist es ideal für die automatisierte PCB-Montage in kompakten Netzwerkgeräten.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 125 V Wechselstrom |
| Aktuelles Rating | 1.5A |
| Kontaktwiderstand | ≤ 20 mΩ |
| Widerstand gegen Isolierung | Bei einer Leistung von ≥ 500 MΩ @ 500V Gleichstrom |
| Dielektrische Festigkeit | 1000 V Wechselstrom (50/60 Hz, 1 min) |
| Parameter | Spezifikation |
|---|---|
| Wohnmaterial | PA9T, schwarz, UL 94V-0 Flammschutzmittel |
| Kontaktmaterial | Phosphor Bronze |
| Kontaktplattierung | Gold ≥ 6 μin (im Berührungsbereich) |
| Schildmaterial | Messing, Nickellegiert |
| Paarungszyklen | ≥ 750 Zyklen |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -20°C bis +75°C |
| Speichertemperatur | -40°C bis +85°C |
| Lötmethode | Kompatibel mit IR-Rückfluss |
| UL-Zertifizierung | Aktennummer E484635 |
| Bühne | Temperatur | Dauer |
|---|---|---|
| Vorheizung (TA TB) | 150°C bis 200°C | 60 ̊180 |
| Betrieb (TL) | 217°C | 60 ̊ 150 |
| Spitzenwert (TP) | 255°C (+0/-5°C) | ≤ 5 Sekunden |
| Erwärmungsrate | ≤ 3°C/s | |
| Abkühlrate | ≤ 6°C/s | |
| Gesamte Rücklaufzeit (25°C → aus dem Ofen) | ≤ 6 Minuten |
LINK-PPist ein vertrauenswürdiger weltweiter Hersteller vonMagnetische Ethernet-Anschlüsse, RJ45-Modulanschlüsse und integrierte Magnetsystememit mehr als 20 Jahren Erfahrung.
Wir liefern hochwertige, kostengünstige Konnektivitätslösungen, die internationalen Standards entsprechen und mit führenden Marken wiePulse, Wurth Elektronik, Halo und Tyco.
Alle LINK-PP-Produkte werden unter strengen Qualitätskontrollsystemen (ISO 9001 & ISO 14001 zertifiziert) hergestellt und entsprechen vollständigUL, RoHS und REACH- die Vorschriften.
Wenn Sie LINK-PP wählen, erhalten Sie Zugriff auf:
Umfassende Unterstützung:Professionelles Ingenieursteam und globale Logistik
LINK-PP hilft Ihrem Netzwerkgerät,Stabile Signalübertragung, geringere EMI und höhere Haltbarkeit, um eine optimale Leistung in anspruchsvollen Industrie- und Kommunikationsumgebungen zu gewährleisten.
