Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: TLA-8T104WLF-T
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10k/25k
Preis: $0.08-$1.2
Verpackung Informationen: T & r
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 3kk/Monat
Teilenummer: |
TLA-8T104WLF-T |
Produkttyp: |
Ethernet-Transformatoren |
Induktivität: |
350µH |
Kurvenverhältnis: |
1CT: 1CT |
Isolationsspannung: |
1500 Vrms |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Teilenummer: |
TLA-8T104WLF-T |
Produkttyp: |
Ethernet-Transformatoren |
Induktivität: |
350µH |
Kurvenverhältnis: |
1CT: 1CT |
Isolationsspannung: |
1500 Vrms |
Betriebstemperaturbereich: |
-40°C bis +85°C |

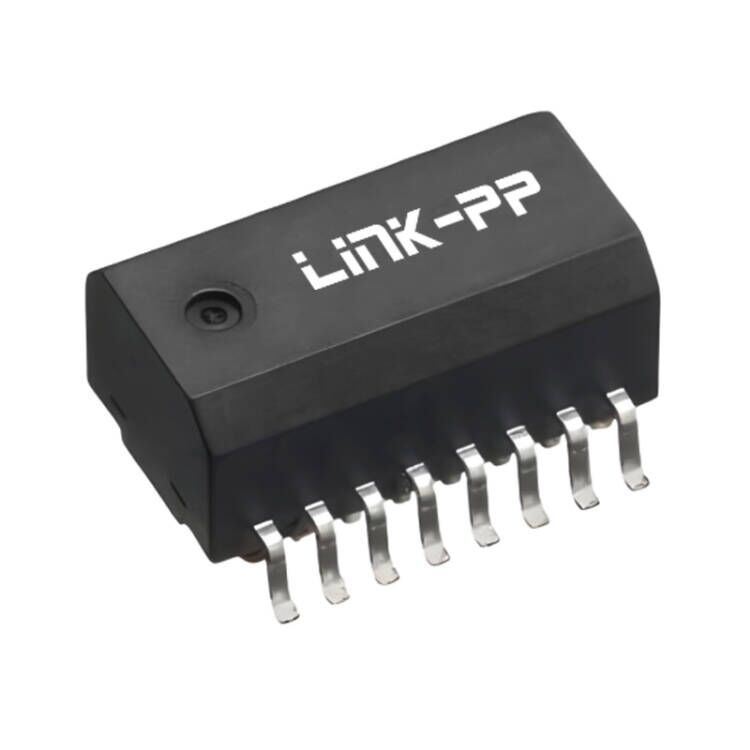

Der TLA-8T104WLF-T ist ein oberflächenmontierbarer (SMD) LAN-Impulstransformator für die Automobilindustrie, der ursprünglich von TDK hergestellt wurde. Dieses Modul wurde speziell für 10/100BASE-TX-Ethernet-Netzwerke entwickelt und sorgt für robuste Signalintegrität und zuverlässige Netzwerkkommunikation in anspruchsvollen Umgebungen.
Der TLA-8T104WLF-T ist ein veralteter TDK-LAN-Impulstransformator für die Automobilindustrie, der ursprünglich für 10/100BASE-TX-Ethernet-Anwendungen entwickelt wurde. Als kompakter oberflächenmontierter Ethernet-Transformator konzipiert, bietet er eine minimale Induktivität von 350 μH, ein Windungsverhältnis von 1 CT:1 CT, eine Isolationsspannung von 1500 Vrms und die Einhaltung der AEC-Q200-Zuverlässigkeitsanforderungen für anspruchsvolle Automobil- und Industrieumgebungen.
Obwohl das ursprüngliche TDK-Teil das Ende seiner Lebensdauer (EOL) erreicht hat, benötigen viele Hersteller weiterhin einen kompatiblen Ersatz für ältere Designs und langlebige Produkte. LINK-PP bietet hochwertige Ethernet-Transformatorlösungen mit gleichwertiger elektrischer Leistung und hilft Ingenieuren dabei, die Produktion aufrechtzuerhalten, ohne vorhandene Leiterplatten neu zu entwerfen.
Ganz gleich, ob Sie Kfz-Steuergeräte, industrielle Ethernet-Geräte, eingebettete Controller oder Netzwerkgeräte warten, unsere kompatiblen Ethernet-Transformatoren bieten zuverlässige Leistung, langfristige Verfügbarkeit und technischen Support.
-Automotive-zertifiziert:Vollständig AEC-Q200-konform und garantiert hohe Zuverlässigkeit und Leistung unter starker thermischer und mechanischer Belastung.
-Optimierte Signalintegrität:Verfügt über ein standardmäßiges Windungsverhältnis von 1CT:1CT (sowohl für TX- als auch für RX-Kanäle) und eine Einfügungsdämpfung von ≤ 1 dB (0,1 bis 100 MHz), was eine saubere Datenübertragung gewährleistet.
-Robuste Isolierung:Bietet eine Isolationsspannung von 1500 Veff (50 Hz für 1 Minute) und schützt empfindliche ICs vor elektrischen Überspannungen und Erdschleifenrauschen.
-Standardisierte Induktivität:Liefert eine Mindestinduktivität von 350 µH (bei 100 kHz, 8 mA Gleichstromvorspannung) und erfüllt damit die strengen IEEE 802.3-Standards für Fast Ethernet.
-Extreme Temperaturtoleranz:Funktioniert unter extremen Bedingungen einwandfrei mit einem breiten Betriebstemperaturbereich von -40 °C bis +85 °C.
-Umweltfreundlich:Vollständig RoHS-konform und REACH SVHC-frei.
| Parameter | Spezifikation |
|---|---|
| Teilenummer | TLA-8T104WLF-T |
| Produkttyp | Ethernet-LAN-Impulstransformator |
| Ethernet-Standard | 10/100BASE-TX |
| Transformatortyp | Isolationsimpulstransformator |
| Paket | Oberflächenmontage (SMT) |
| Windungsverhältnis | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Leerlaufinduktivität) | 350 μH Min. @100 kHz, 8 mA DC-Bias |
| Isolationsspannung | 1500 Vrms, 50 Hz, 1 Minute |
| Einfügedämpfung | ≤1 dB (0,1–100 MHz) |
| Zwischenwicklungskapazität | ≤30 pF |
| Betriebstemperatur | -40°C bis +85°C |
| AEC-Q200 | Qualifiziert |
| Einhaltung | Frei von RoHS, REACH SVHC |
| Verpackung | Geprägtes Klebeband und Rolle |
| Rollenmenge | 1000 Stk |
| Stückgewicht | Ca. 0,6 g |
Die kompakte SMT-Grundfläche ermöglicht eine automatisierte Montage und minimiert gleichzeitig den Platzbedarf auf der Leiterplatte für Netzwerkprodukte mit hoher Dichte.
| Dimension | Wert |
|---|---|
| Länge (L) | 11,60 mm max. |
| Breite (B) | 6,50 ±0,20 mm |
| Höhe (H) | 5,90 mm max. |
| Montage | Oberflächenmontage (SMT) |
Der TLA-8T104WLF-T wurde entwickelt, um die Signalintegritätsanforderungen von IEEE 802.3 Fast Ethernet-Schnittstellen zu erfüllen.
| Elektrischer Parameter | Wert |
|---|---|
| Induktivität | 350 μH Min. |
| Testhäufigkeit | 100 kHz |
| DC-Bias | 8mA |
| Windungsverhältnis | 1CT:1CT |
| Einfügedämpfung | ≤1 dB |
| Frequenzbereich | 0,1–100 MHz |
| Zwischenwicklungskapazität | ≤30 pF |
| Isolationsspannung | 1500 Vrms |
Der TLA-8T104WLF-T wird häufig in Fast-Ethernet-Kommunikationsgeräten verwendet, die eine elektrische Isolierung und Signalkonditionierung erfordern.
Typische Anwendungen sind:
