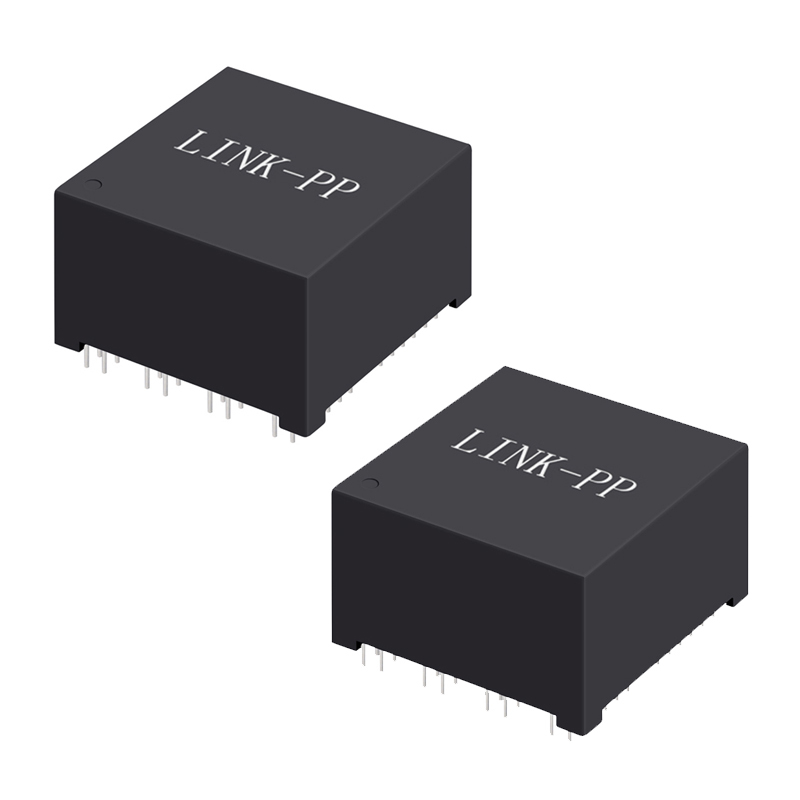

HXB6606NL 1000mA PoE++ 1G Magnetische Module THT-Gehäuse in 96 Pin

HXB6606NL PoE LAN Magnetics Schlüsselmerkmale:

1. Hochdichte PoE-LAN-Transformatoren.
2. Erfüllt die IEEE 802.3-Standards für 10/100Base-Tx und 1000Base-T (1G) Ethernet.
3. Unterstützt 4-Paar PoE++ 90W Leistung, mit einer Leistung von 1000mA pro Paar.
4. THT (Through-Hole-Technologie), 96-Pin-Quad-Port-Paket.
5. 1500 Vrms Mindestisolation zwischen Primär- und Sekundärspule, um die Signalintegrität zu gewährleisten.
6. "Technologie" für die "Entwicklung" oder "Verarbeitung" von "Technologien" oder "Produkten" zur "Entwicklung" oder "Verarbeitung" von "Technologien" oder "Produkten" für die "Entwicklung" oder "Verarbeitung" von "Technologien" oder "Produkten".
7. Kann bei einer Temperatur von maximal 260 °C für 5 Sekunden von Hand oder in Wellen gelötet werden.
8. Vollständig RoHS-konform.
9. Kompatibel mit allen wichtigsten PHYs (Physical Layer-Geräte).
10. Geeignet für industrielle Anwendungen mit einem breiten Betriebstemperaturbereich von -40 °C bis +85 °C.
11. Konzipiert für den Einsatz in industriellen Netzwerken, Elektronik und anderen Anwendungen in robusten Umgebungen.

1GBase-T PoE-Transformator Elektrische Spezifikationen @25°C:

Datenblatt für die Magnetmodule HXB6606NL:

Häufige Fragen:

1Was ist ein PoE LAN Transformer?

EinePoE (Power over Ethernet) LAN-Transformatorist eine spezialisierte Netzwerkkomponente, die in Ethernet-Geräte integriert ist.Datensignale und elektrische Leistungüber ein einziges Ethernet-Kabel, wodurch die Verkabelung vereinfacht und die Installationskosten gesenkt werden.

2. Was sind die Hauptfunktionen eines PoE LAN Transformators?

Zu den wichtigsten Funktionen gehören:

• Datenübertragung:Sicherstellt die Integrität der Ethernet-Datensignale und unterstützt Hochgeschwindigkeitskommunikation.
• StromversorgungVersorgt Geräte (wie IP-Kameras, VoIP-Telefone und drahtlose Zugangspunkte) mit Strom über ein und dasselbe Ethernet-Kabel.
• Elektrische Isolierung:Bietet galvanische Isolierung zum Schutz der Ausrüstung vor Überspannungen und Erdschleifströmen, wodurch die Systemsicherheit erhöht wird.
• Signalintegrität:Verbessert die Signalqualität durch Reduzierung von Lärm und Störungen und sorgt für eine stabile und zuverlässige Kommunikation.

3Warum ist ein PoE LAN Transformer notwendig?

Bei der traditionellen Netzwerkverkabelung benötigen Daten und Strom getrennte Kabel.Daten und Strom über ein einziges Ethernet-Kabel zu übertragenDies ist besonders wertvoll in Szenarien, in denen die Installation von Steckdosen schwierig oder teuer ist.

4Welche Ethernet-Standards werden von PoE LAN Transformatoren unterstützt?

PoE-LAN-Transformatoren entsprechen in der Regel den folgenden Normen:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Diese Normen definieren die Leistungsniveaus und die Bereitstellungsmethoden über Ethernet-Kabel und gewährleisten die Kompatibilität mit einer Vielzahl von angetriebenen Geräten.

5. Was sind die gängigen Anwendungen von PoE LAN Transformatoren?

PoE-LAN-Transformatoren werden in Anwendungen, die sowohl Daten als auch Stromübertragung über Ethernet erfordern, weit verbreitet, z. B.:

• IP-Kameras:Vereinfachung der Verkabelung in Überwachungssystemen.
• VoIP-Telefone:Ermöglichen Sie die Einführung flexibler Bürotelefonie.
• Wireless Access Points (APs) (WLAN-Zugriffspunkte):Es sind die an der Decke oder an der Wand montierten Anlagen ohne separate Stromversorgungen zuzulassen.
• Intelligente BeleuchtungBereitstellung von Konnektivität und Strom für intelligente Beleuchtungssysteme.
• Anwendungsbereich:Verringerung der Verkabelungskomplexität im Einzelhandel.
• Zugriffskontrollsysteme:Liefern Sie Strom und Daten an Kartenleser und Controller.
