Produkt-Details
Place of Origin: Guangdong,China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

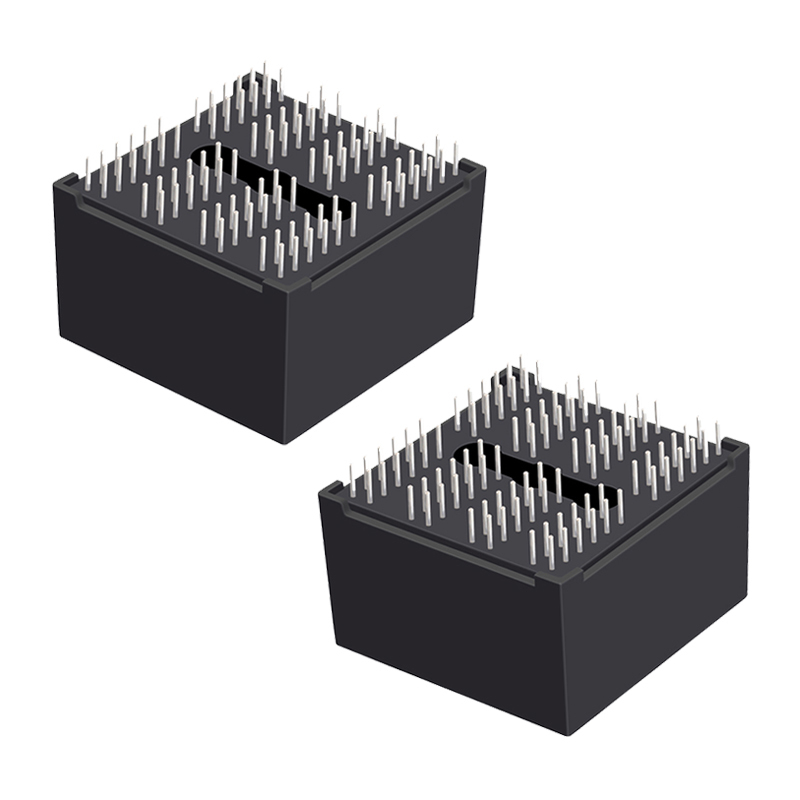

Modellnummer: HXB7602NL
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 400/2000/10K/25K
Preis: $0.06-$3.5
Verpackung Informationen: Rohrkartonpaket
Lieferzeit: Ungefähr 1-2 Tage
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Kurvenverhältnis: |
1CT: 1CT |
Anzahl der Ports: |
Quad-Port |
Isolationsspannung: |
1.5 KVrms |
Medienseite Induktivität: |
100 µH (min) @ 100 kHz, 0,1 V |
Lötverfahren: |
Wellenlöten 260 ° C / 5 Sekunden |
Teilenummer: |
HXB7602NL |
POE-Strom: |
600 mA pro Paar |
Abmessungen: |
33,50 mm x 29,00 mm x 16,80 mm |
Kurvenverhältnis: |
1CT: 1CT |
Anzahl der Ports: |
Quad-Port |
Isolationsspannung: |
1.5 KVrms |
Medienseite Induktivität: |
100 µH (min) @ 100 kHz, 0,1 V |
Lötverfahren: |
Wellenlöten 260 ° C / 5 Sekunden |
Teilenummer: |
HXB7602NL |
POE-Strom: |
600 mA pro Paar |
Abmessungen: |
33,50 mm x 29,00 mm x 16,80 mm |
| Teilenummer | HXB7602NL |
| Übersetzungsverhältnis | 1CT : 1CT |
| Datenratenunterstützung | 10GBase-T Ethernet (auch kompatibel mit 1G/5G Standards) |
| Induktivität (OCL) | 100 µH (Minimum) @ 100 kHz, 0,1 V e |
| Einfügedämpfung | –1,0 dB max (1–100 MHz) |
| Rückflussdämpfung | –18 dB min (1–40 MHz); –(18 – 10·log10(f/40)) dB min (40–400 MHz); –(8 – 30·log10(f/400)) dB min (400–500 MHz) |
| Isolationsspannung | 1500 Vrms (Primär zu Sekundär) |
| PoE-Unterstützung | 4-Paar PoE+ (IEEE 802.3at), bis zu 60 W pro Modul (600 mA pro Paar) |
| Anzahl der Kanäle | Quad (4-Port) Design |
| Betriebstemperatur | –40 °C bis +90 °C |
| Montageart | Through-Hole (THT), 96-Pin-Gehäuse |
| Abmessungen (L × B × H) | 33,5 mm × 29,0 mm × 16,8 mm |
| RoHS-Konformität | Ja (erfüllt die RoHS-Umweltstandards) |
| Verpackung | Tube (Standardverpackung) |
1. Wofür wird der HXB7602NL Ethernet-Transformator verwendet?
Der HXB7602NL ist für 10G Ethernet-Anwendungen mit PoE+-Unterstützung konzipiert. Einfach ausgedrückt, er ermöglicht die Übertragung von Daten und elektrischer Energie über dasselbe Ethernet-Kabel, was ihn ideal für Geräte wie IP-Kameras, drahtlose Zugangspunkte und Industrieschalter macht.
2. Wie viel Leistung kann er über Ethernet liefern?
Dieser LAN-Transformator unterstützt 4-Paar PoE+ (IEEE 802.3at), liefert bis zu 60W Leistung. Das bedeutet, dass er leistungsstärkere Geräte als Standard-PoE bewältigen kann, wie z. B. PTZ-Kameras oder intelligente Beleuchtungssysteme.
3. Was macht ihn in industriellen Umgebungen zuverlässig?
Der HXB7602NL PoE+ LAN-Transformator arbeitet zuverlässig in Temperaturen von -40°C bis +85°C. Er bietet auch 1500Vrms Isolation, schützt angeschlossene Geräte vor Überspannungen und gewährleistet eine stabile Leistung.
4. Wie viele Ports unterstützt er?
Es ist ein Quad-Port (4-Kanal) Ethernet-Transformator, was bedeutet, dass eine Komponente vier Ethernet-Ports verarbeiten kann — was ihn effizient für Netzwerkgeräte mit hoher Dichte wie Multi-Port-PoE-Switches macht.
5. Ist er mit Ethernet-Standards konform?
Ja. Der HXB7602NL ist vollständig konform mit den IEEE 802.3ab/af/at/bt/bz/an Standards, wodurch die Kompatibilität mit 10 Gbit/s High-Speed-Ethernet und PoE+-Anwendungen gewährleistet wird.
6. Welche Art der Montage verwendet er?
Er wird in einem 96-Pin-Through-Hole-Gehäuse (THT) geliefert, das eine hohe mechanische Stabilität für industrielle und Telekommunikations-Leiterplatten bietet.
