Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL, Reach, RoHs, ISO19001, ISO14001
Modellnummer: HXB5G602NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50pcs
Preis: $0.46-$2.2
Verpackung Informationen: 50pcs/tray, 1200pcs/carton
Lieferzeit: Etwa 3-5 Tage
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 5500K-PCS/Monat
Produkttyp: |
Energie über Ethernet-Transformator |
Anzahl der Ports: |
Quad-Port |
Geschwindigkeit: |
5G Base-T |
PWB-Berg-Winkel: |
Seiteneintritt |
Anwendung-Lan: |
Ethernet (PoE+) |
Betriebstemperatur: |
-40℃-+85℃ |
Kurvenverhältnis: |
1CT: 1CT |
Leistungsbewertung: |
90 w |
Isolationsspannung: |
1.5 KVrms |
Modul: |
HXB5G602NL |
Produkttyp: |
Energie über Ethernet-Transformator |
Anzahl der Ports: |
Quad-Port |
Geschwindigkeit: |
5G Base-T |
PWB-Berg-Winkel: |
Seiteneintritt |
Anwendung-Lan: |
Ethernet (PoE+) |
Betriebstemperatur: |
-40℃-+85℃ |
Kurvenverhältnis: |
1CT: 1CT |
Leistungsbewertung: |
90 w |
Isolationsspannung: |
1.5 KVrms |
Modul: |
HXB5G602NL |

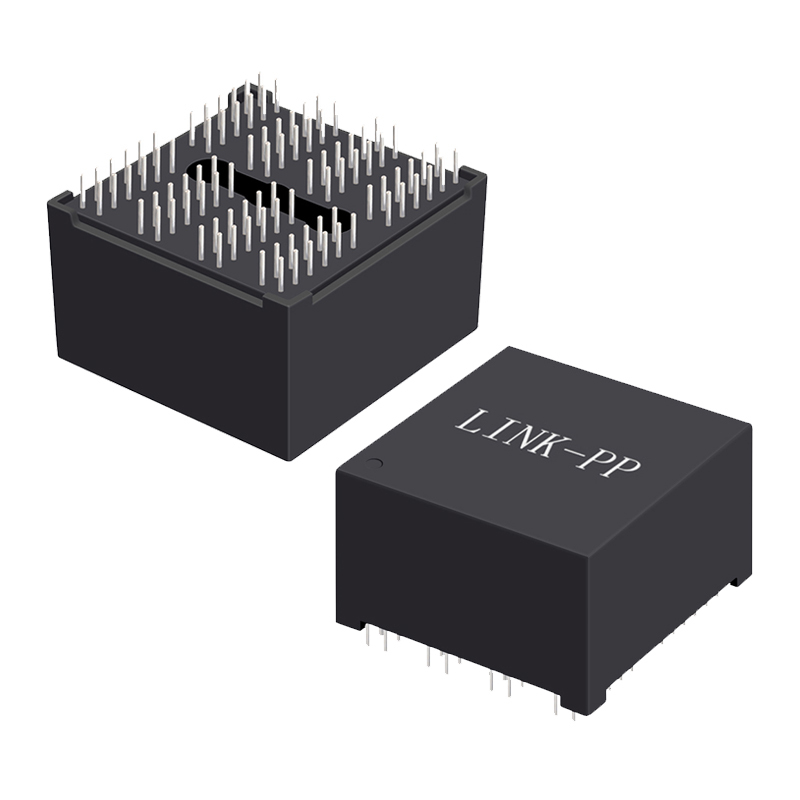

DieH5B5G602NList ein leistungsstarker LAN-Transformator, der5G Base-T Ethernet-Anwendungen. mit einemVierkanal-Architektur, bietet es eine zuverlässige Multi-Port-Konnektivität für Netzwerkgeräte der nächsten Generation.11:1 DrehverhältnisDiese PoE-Magnetik sorgt für eine ausgezeichnete Signalintegrität und einen geringen Einsatzverlust.
Sie wurde mit einemerweiterter Betriebstemperaturbereich (-40°C bis +85°C), bietet die HXB5G602NL robuste Leistung in Industrie- und Telekommunikationsumgebungen.4-Pair-Leistung über Ethernet (4PPoE) bis zu 90 W, die sowohl Daten als auch hohe Leistung über eine einzige Ethernet-Verbindung ermöglicht.
Der Transformator setzt eine96-Pin-Durchlöcher (THD)für eine sichere Montage und mechanische Stabilität in PCB-Layouts mit hoher Dichte.Bleifrei (NPB-konform)und inRohrverpackungen.
Mit seiner Kombination vonModuläres Design, fortschrittliche PoE-Unterstützung und robuste Konstruktion, ist die HXB5G602NL ideal fürKleine 5G-Zellen, Hochleistungs-PoE-Switches, IoT-Gateways und Unternehmensnetzwerksysteme.
| Name | PoE LAN Magnetics |
|---|---|
| Anwendung | 5G Base-T rückwärtskompatibel mit 1/2.5G Base-T |
| Typ der Montage | Durchs Loch |
| Anzahl der Pins | 96 |
| Abmessungen (L x W x H) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Einheitliche Antriebe | 180 μH (Min) @ 100KHz, 0,1V mit 8mA Gleichstromverzerrung |
| Drehverhältnis | 1CT: 1CT ± 2% |
| Einsetzungsverlust | -1,0 dB (Max) @ 1 - 100 MHz -2,0 dB (Max) @ 100 - 250 MHz |
| Rückkehrverlust | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Überspannung (Hafen-zu-Hafen) | -40 dB (Min) @ 1 - 100 MHz |
| Verzögerungsrate für den gemeinsamen Modus (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hypot (Isolierungsspannung) | 1500 Vrs 60 Sekunden |
| PoE-Stromkapazität | 1000 mA pro Paar Unterstützt 4-Pair PoE (4PPoE) bis zu 90W |
| Lötverfahren | Wellenlöter mit einer Geschwindigkeit von bis zu 260 °C / 5 Sekunden |
|
Zertifizierungen |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Verpackung | Rohr (TU) |
